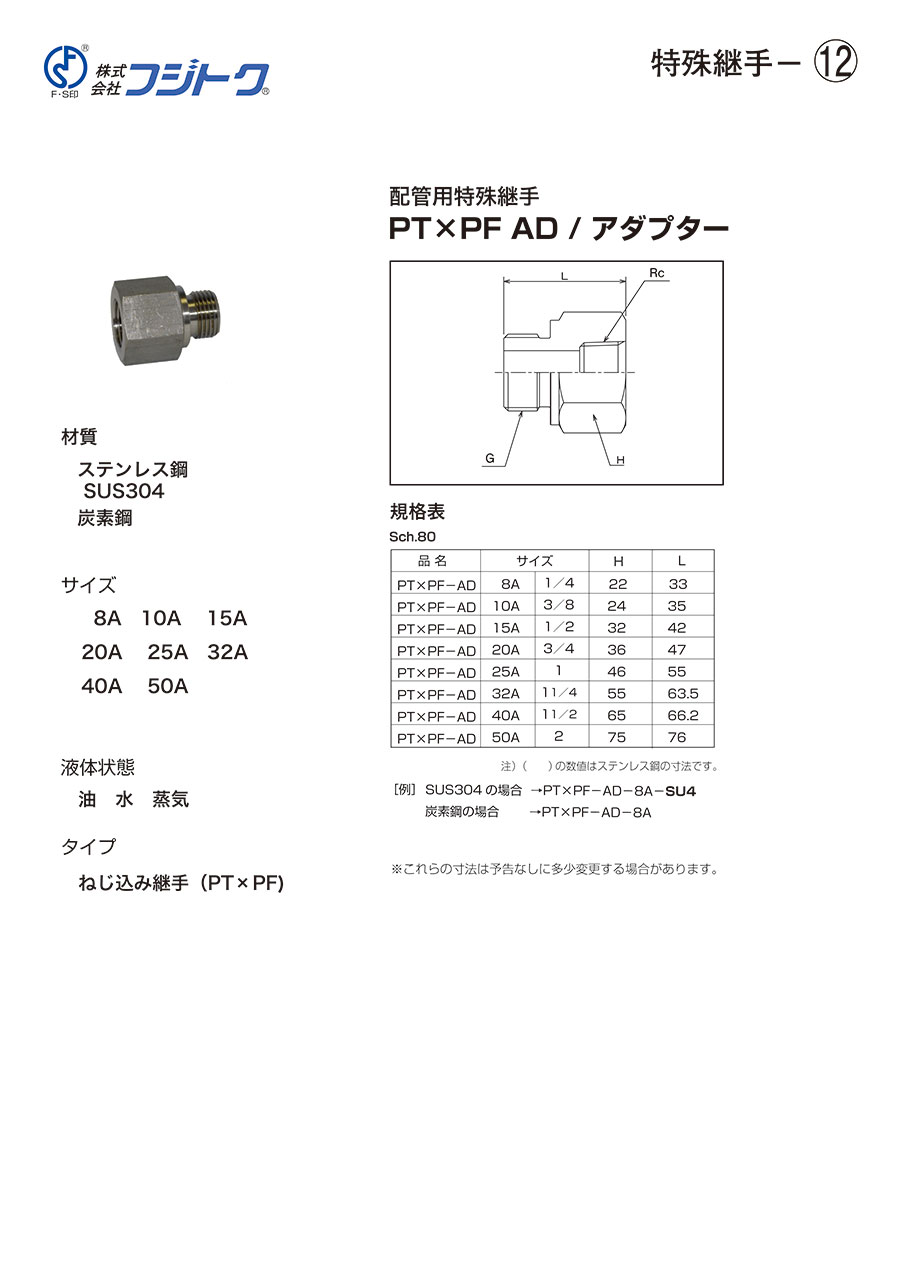

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="配管用特殊継手 PT×PF AD/アダプター 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004939099/221004939099_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>材質：ステンレス鋼（SUS304）、炭素鋼</li><li>液体状態：油、水、蒸気</li><li>タイプ：ねじ込み継手（PT&times;PF）</li><li>Sch.80</li></ul><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="配管用特殊継手 PT×PF AD/アダプター 規格表"><colgroup><col width="30.6%" /><col width="17.3%" /><col width="17.3%" /><col width="17.3%" /><col width="17.3%" /></colgroup><thead><tr><th>型番</th><th colspan="2" style="text-align: center;">サイズ</th><th>H</th><th>L</th></tr></thead><tbody><tr><td>PTXPF-AD</td><td>8A</td><td>1/4</td><td>22</td><td>33</td></tr><tr><td>PTXPF-AD</td><td>10A</td><td>3/8</td><td>24</td><td>35</td></tr><tr><td>PTXPF-AD</td><td>15A</td><td>1/2</td><td>32</td><td>42</td></tr><tr><td>PTXPF-AD</td><td>20A</td><td>3/4</td><td>36</td><td>47</td></tr><tr><td>PTXPF-AD</td><td>25A</td><td>1</td><td>46</td><td>55</td></tr><tr><td>PTXPF-AD</td><td>32A</td><td>1&nbsp;1/4</td><td>55</td><td>63.5</td></tr><tr><td>PTXPF-AD</td><td>40A</td><td>1&nbsp;1/2</td><td>65</td><td>66.2</td></tr><tr><td>PTXPF-AD</td><td>50A</td><td>2</td><td>75</td><td>76</td></tr></tbody></table>
