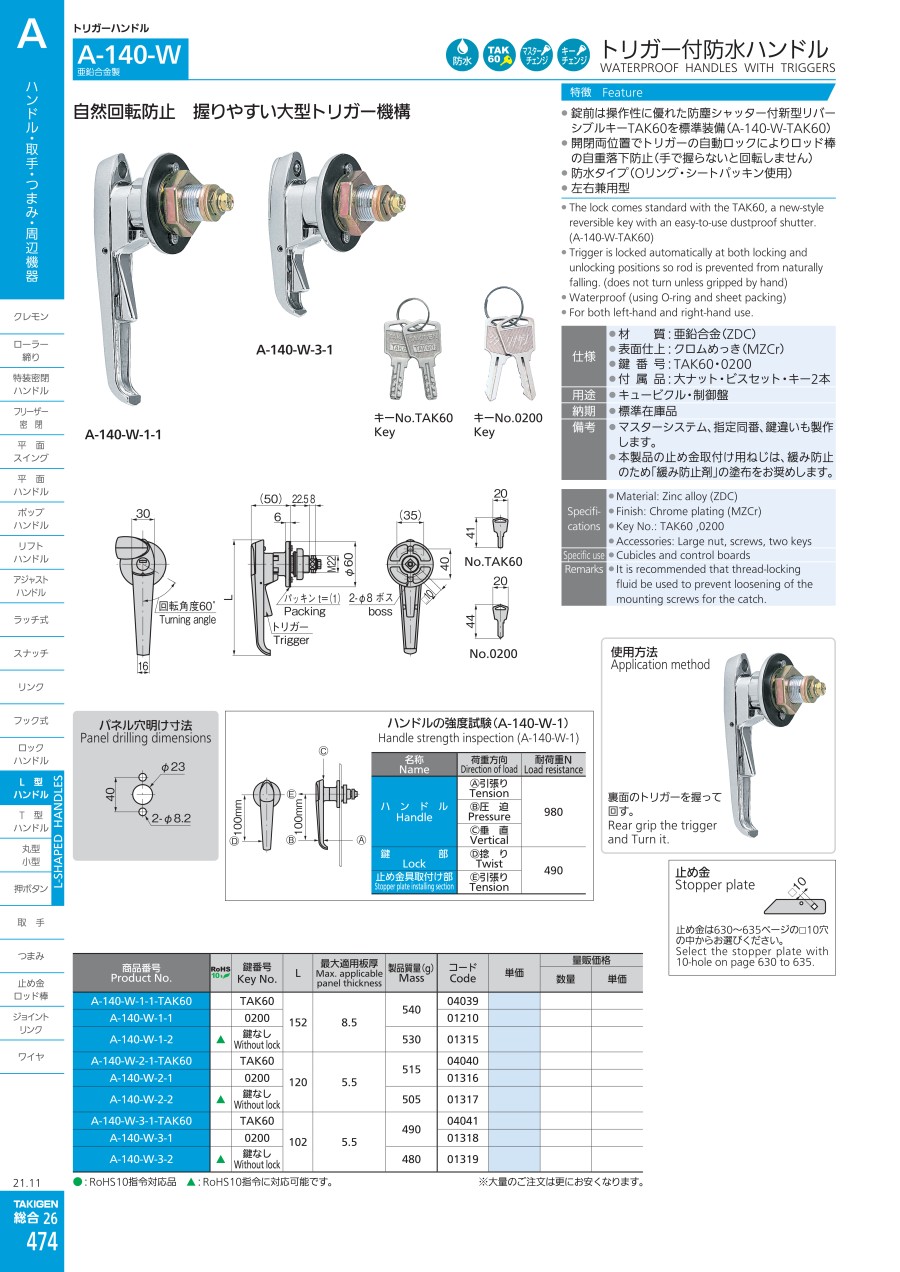

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="トリガー付防水ハンドル A-140-W 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004910863/221004910863_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">【仕様】</span><ul class="m-list"><li>材質：亜鉛合金（ZDC）</li><li>表面仕上：クロムめっき（MZCr）</li><li>鍵番号：TAK60、0200</li><li>付属品：キー2本、大ナット、ビスセット</li></ul><div>&nbsp;</div><span class="u-bold">【特長】</span><ul class="m-list"><li>自然回転防止</li><li>握りやすい大型トリガー機構</li></ul><div>&nbsp;</div><span class="u-bold">【使用方法】</span><ul class="m-list"><li>裏面のトリガーを握って回してください。</li></ul></div><div class="m-cols__1of2"><span class="u-bold">【パネル穴明け寸法】</span><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="トリガー付防水ハンドル A-140-W パネル穴あけ寸法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004910863/221004910863_003_20230801115854.gif" /></div></div></div></div></div><table class="m-table" summary="トリガー付防水ハンドル A-140-W 規格表"><colgroup><col width="20.0%" /><col width="20.0%" /><col width="20.0%" /><col width="20.0%" /><col width="20.0%" /></colgroup><thead><tr><th>型番</th><th>鍵番号</th><th>L</th><th>最大適用板厚</th><th>製品質量（g）</th></tr></thead><tbody><tr><td>A-140-W-1-1-TAK60</td><td>TAK60</td><td rowspan="3" style="text-align: center;">152</td><td rowspan="3" style="text-align: center;">8.5</td><td rowspan="2" style="text-align: center;">540</td></tr><tr><td>A-140-W-1-1</td><td>0200</td></tr><tr><td>A-140-W-1-2</td><td>鍵なし</td><td>530</td></tr><tr><td>A-140-W-2-1-TAK60</td><td>TAK60</td><td rowspan="3" style="text-align: center;">120</td><td rowspan="3" style="text-align: center;">5.5</td><td rowspan="2" style="text-align: center;">515</td></tr><tr><td>A-140-W-2-1</td><td>0200</td></tr><tr><td>A-140-W-2-2</td><td>鍵なし</td><td>505</td></tr><tr><td>A-140-W-3-1-TAK60</td><td>TAK60</td><td rowspan="3" style="text-align: center;">102</td><td rowspan="3" style="text-align: center;">5.5</td><td rowspan="2" style="text-align: center;">490</td></tr><tr><td>A-140-W-3-1</td><td>0200</td></tr><tr><td>A-140-W-3-2</td><td>鍵なし</td><td>480</td></tr></tbody></table><h3 class="m-h3--wysiwyg">商品特長詳細</h3><h4 class="m-h4--wysiwyg">ハンドルの強度試験（A-140-W-1）</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="トリガー付防水ハンドル A-140-W ハンドルの強度試験" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004910863/221004910863_002_20230801115854.gif" /></div></div></div><div class="m-cols__1of2"><table class="m-table" summary="トリガー付防水ハンドル A-140-W ハンドルの強度試験"><colgroup><col width="33.3%" /><col width="33.3%" /><col width="33.3%" /></colgroup><thead><tr><th>名称</th><th>荷重方向</th><th>耐荷重N</th></tr></thead><tbody><tr><th rowspan="3" style="text-align: center;">ハンドル</th><td>（A）引張り</td><td rowspan="3" style="text-align: center;">980</td></tr><tr><td>（B）圧迫</td></tr><tr><td>（C）垂直</td></tr><tr><th>鍵部</th><td>（D）捻り</td><td rowspan="2" style="text-align: center;">490</td></tr><tr><th>止め金具取付け部</th><td>（E）引張り</td></tr></tbody></table></div></div></div>
