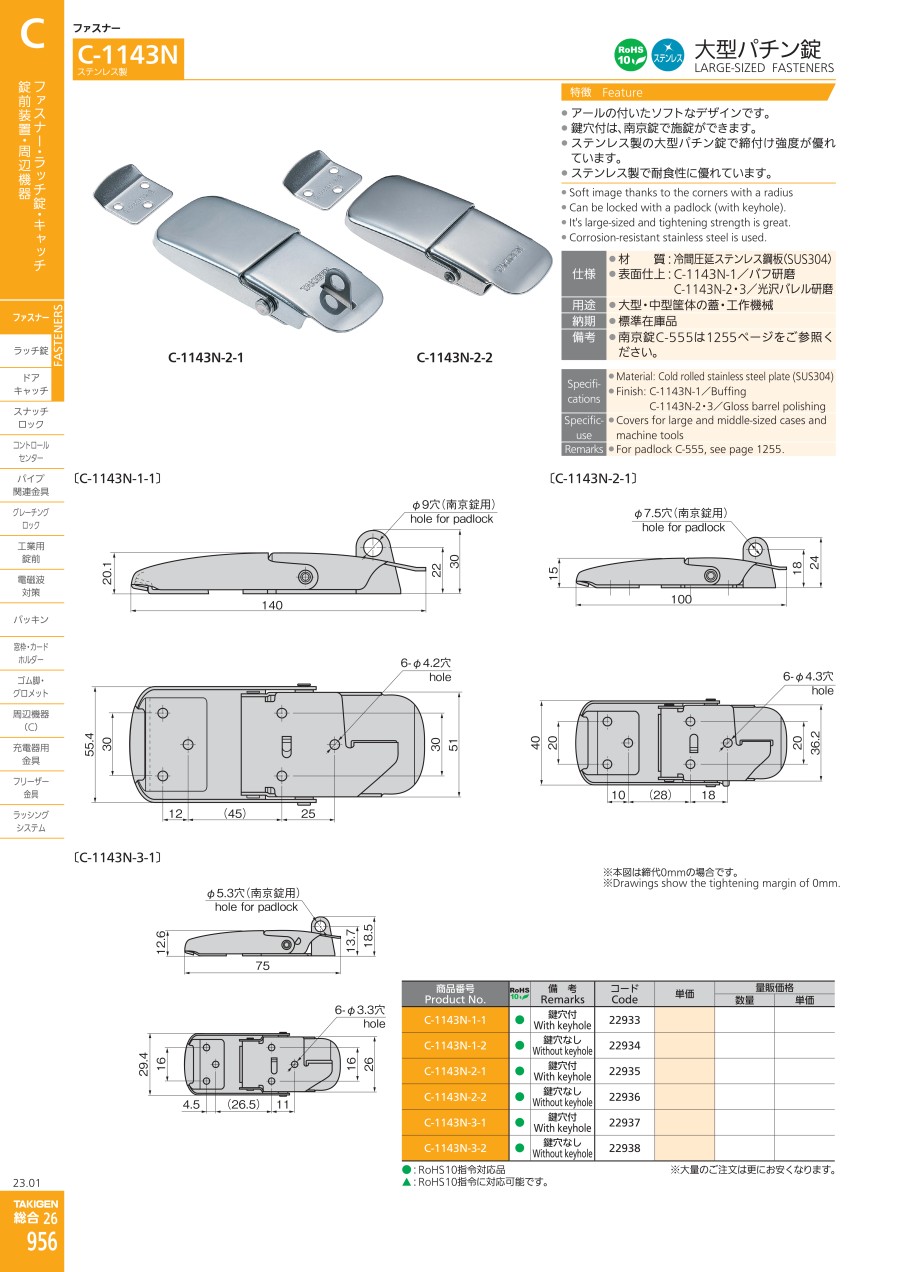

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス大型パチン錠 C-1143N 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004907915/221004907915_001_20230801115854.gif" /></div><p>C-1143N-1-1</p></div><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス大型パチン錠 C-1143N 外形図02" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004907915/221004907915_002_20230801115854.gif" /></div><p>C-1143N-2-1</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス大型パチン錠 C-1143N 外形図03" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004907915/221004907915_003_20230801115854.gif" /></div><p>C-1143N-3-1</p></div></div></div></div></div><p>※本図は締代0mmの場合です。</p><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>材質：冷間圧延ステンレス鋼板（SUS304）</li><li>表面仕上：バフ研磨</li></ul><ul class="m-list"><li>C-1143N-1-1／C-1143-2-1／C-1143N-3-1：鍵穴付</li><li>C-1143N-1-2／C-1143-2-2／C-1143N-3-2：鍵穴なし</li></ul>
