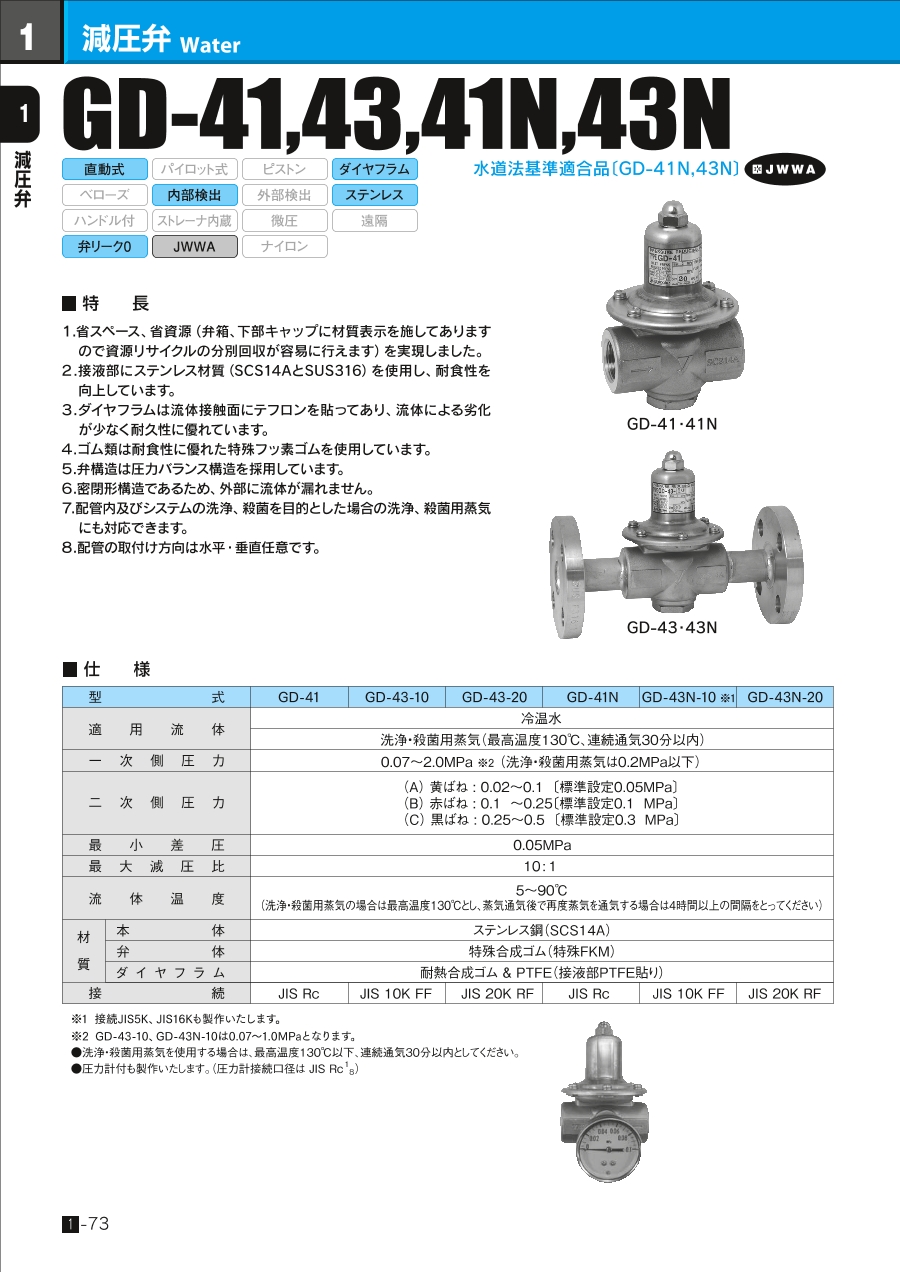

<h3 class="m-h3--wysiwyg">外形図</h3><h4 class="m-h4--wysiwyg">寸法及び質量</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水用） GD-41シリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856857/221000856857_001_20230801115854.jpg" /></div></div><p>※接続・呼び径以外全て同じ寸法です。</p><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="減圧弁（冷温水用） GD-41シリーズ 仕様"><colgroup><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /></colgroup><tbody><tr><th colspan="3" rowspan="2" style="text-align: center;">適用流体</th><td colspan="6" style="text-align: center;">冷温水</td></tr><tr><td colspan="6" style="text-align: center;">洗浄・殺菌用蒸気（最高温度130℃、連続通気30分以内）</td></tr><tr><th colspan="3" style="text-align: center;">一次側圧力</th><td colspan="6" style="text-align: center;">0.07～2.0MPa ※2（洗浄・殺菌用蒸気は0.2MPa以下）</td></tr><tr><th colspan="3" rowspan="3" style="text-align: center;">二次側圧力</th><td colspan="6" rowspan="3" style="text-align: center;">（A）黄ばね：0.02～0.1（標準設定0.05MPa）<br />（B）赤ばね：0.1～0.25（標準設定0.1MPa）<br />（C）黒ばね：0.25～0.5（標準設定0.3MPa）</td></tr><tr></tr><tr></tr><tr><th colspan="3" style="text-align: center;">最小差圧</th><td colspan="6" style="text-align: center;">0.05MPa</td></tr><tr><th colspan="3" style="text-align: center;">最大減圧比</th><td colspan="6" style="text-align: center;">10:1</td></tr><tr><th colspan="3" rowspan="2" style="text-align: center;">流体温度</th><td colspan="6" rowspan="2" style="text-align: center;">5～90℃<br />（洗浄・殺菌用蒸気の場合は最高温度130℃とし、蒸気通気後で再度蒸気を通気する場合は4時間以上の間隔をとってください）</td></tr><tr></tr><tr><th rowspan="3" style="text-align: center;">材質</th><th colspan="2" style="text-align: center;">本体</th><td colspan="6" style="text-align: center;">ステンレス鋼（SCS14A）</td></tr><tr><th colspan="2" style="text-align: center;">弁体</th><td colspan="6" style="text-align: center;">特殊合成ゴム（特殊FKM）</td></tr><tr><th colspan="2" style="text-align: center;">ダイヤフラム</th><td colspan="6" style="text-align: center;">耐熱合成ゴム＆PTFE（接液部PTFE貼り）</td></tr><tr><th colspan="3" style="text-align: center;">接続</th><td colspan="6" style="text-align: center;">JIS&nbsp;Rc</td></tr></tbody></table><p>※洗浄・殺菌用蒸気を使用する場合は、最高温度130℃以下、連続通気30分以内としてください。</p><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水用） GD-41シリーズ 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856857/221000856857_002_20230801115854.jpg" /></div></div>
