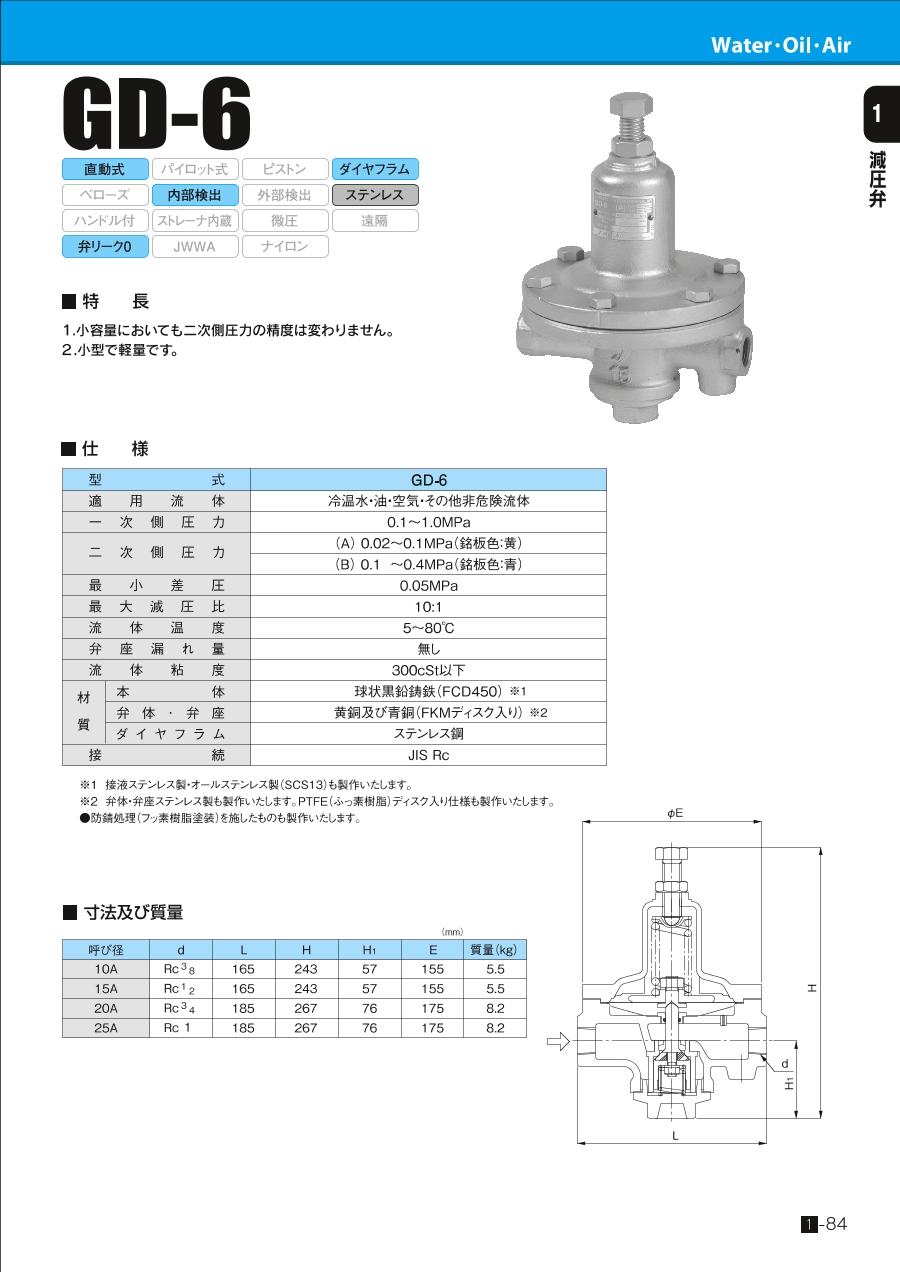

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_001_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="減圧弁（冷温水・油・空気用） GD-6シリーズ 仕様"><colgroup><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /></colgroup><tbody><tr><th colspan="3" style="text-align: center;">適用流体</th><td colspan="4" style="text-align: center;">冷温水・油・空気・その他非危険流体</td></tr><tr><th colspan="3" style="text-align: center;">一次側圧力</th><td colspan="4" style="text-align: center;">0.1～1.0MPa</td></tr><tr><th colspan="3" rowspan="2" style="text-align: center;">二次側圧力</th><td colspan="4" style="text-align: center;">（A）0.02～0.1MPa（銘板色：黄）</td></tr><tr><td colspan="4" style="text-align: center;">（B）0.1～0.4MPa（銘板色：青）</td></tr><tr><th colspan="3" style="text-align: center;">最小差圧</th><td colspan="4" style="text-align: center;">0.05MPa</td></tr><tr><th colspan="3" style="text-align: center;">最大減圧比</th><td colspan="4" style="text-align: center;">10:1</td></tr><tr><th colspan="3" style="text-align: center;">流体温度</th><td colspan="4" style="text-align: center;">5～80℃</td></tr><tr><th colspan="3" style="text-align: center;">弁座漏れ量</th><td colspan="4" style="text-align: center;">無し</td></tr><tr><th colspan="3" style="text-align: center;">流体粘度</th><td colspan="4" style="text-align: center;">300cSt以下</td></tr><tr><th rowspan="3" style="text-align: center;">材質</th><th colspan="2" style="text-align: center;">本体</th><td colspan="4" style="text-align: center;">球状黒鉛鋳鉄（FCD450）</td></tr><tr><th colspan="2" style="text-align: center;">弁体・弁座</th><td colspan="4" style="text-align: center;">黄銅及び青銅（FKMディスク入り）</td></tr><tr><th colspan="2" style="text-align: center;">ダイヤフラム</th><td colspan="4" style="text-align: center;">ステンレス鋼</td></tr><tr><th colspan="3" style="text-align: center;">接続</th><td colspan="4" style="text-align: center;">JIS&nbsp;Rc</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><h4 class="m-h4--wysiwyg">寸法及び質量</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_002_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">選定サポート情報</h3><h4 class="m-h4--wysiwyg">選定サポート情報</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_003_20230801115854.jpg" /></div></div><h4 class="m-h4--wysiwyg">選定サポート情報</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_004_20230801115854.jpg" /></div></div><p>※二次側配管を考慮し、使用する流量は10～20％の安全率（余裕）をお取りください。</p><h3 class="m-h3--wysiwyg">性能・試験情報</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">流量特性線図</h4></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">圧力特定線図</h4></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_005_20230801115854.jpg" /></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000856756/221000856756_006_20230801115854.jpg" /></div></div></div></div></div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2">&nbsp;</div><div class="m-cols__1of2">一次側圧力0.3MPaのときに二次側圧力を0.2MPaに設定して、一次側圧力を0.3～1.0MPaに変化させたときの二次側圧力の変動を表します。</div></div></div>
