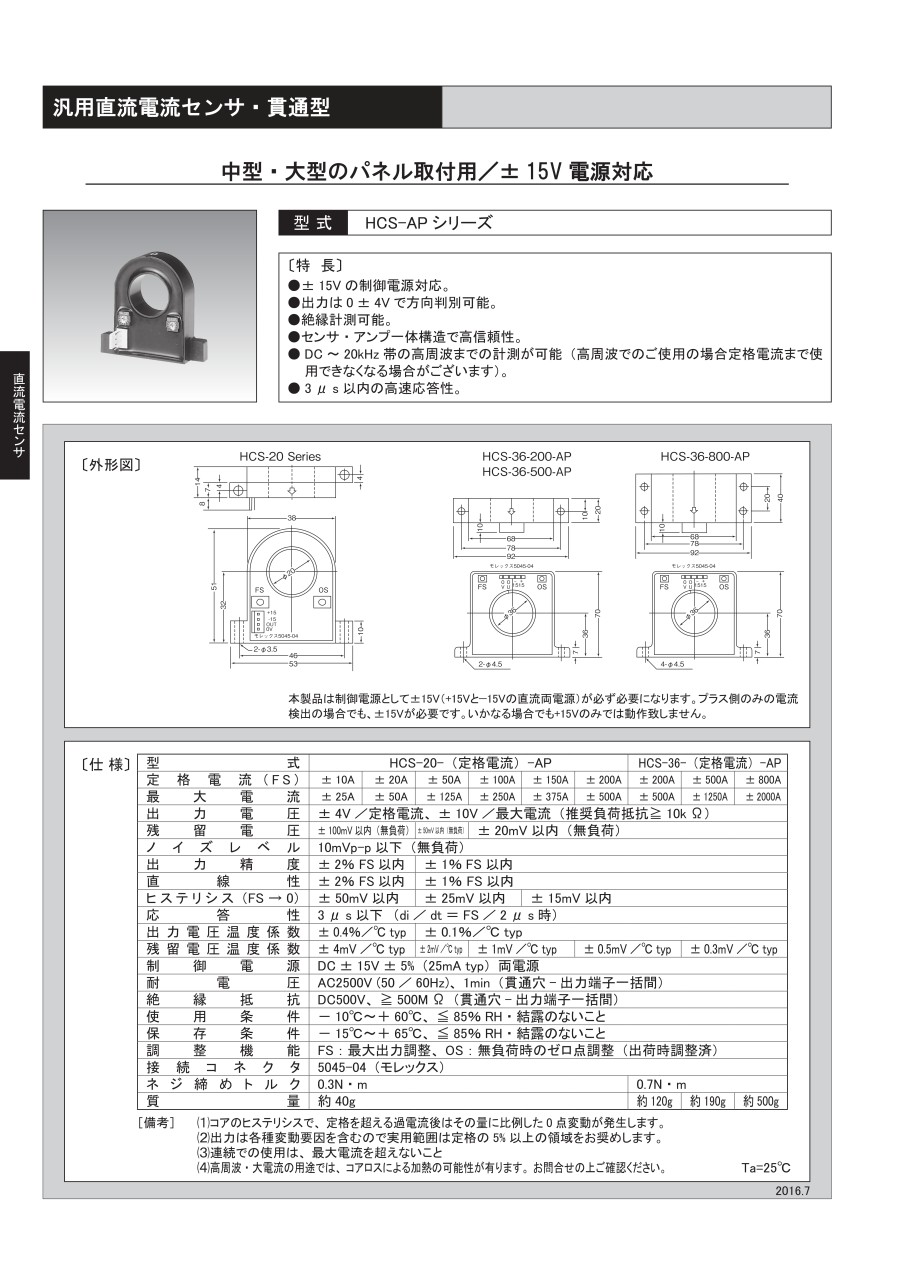

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_001_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 外形図1"></img></div><p>HCS-20-AP</p></div><div class="m-unit"></div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_002_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 外形図2"></img></div><p>HCS-36-200-AP,&nbsp;HCS-36-500-AP</p></div><div class="m-unit"></div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_003_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 外形図3"></img></div><p>HCS-36-800-AP</p></div><p>本製品は制御電源として±15V（+15Vと‐15Vの直流両電源）が必ず必要になります。<br/>プラス側のみの電流検出の場合でも、±15Vが必要です。<br/>いかなる場合でも+15Vのみでは動作致しません。</p><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 仕様表"><colgroup><col width="19.0%"></col><col width="10.1%"></col><col width="10.1%"></col><col width="19.0%"></col><col width="6.7%"></col><col width="6.7%"></col><col width="6.7%"></col><col width="6.7%"></col><col width="7.5%"></col><col width="7.5%"></col></colgroup><tbody><tr><th style="text-align: center;">型式</th><td colspan="6" style="text-align: center;">HCS-20-&nbsp;（定格電流）&nbsp;-AP</td><td colspan="3" style="text-align: center;">HCS-36-&nbsp;（定格電流）&nbsp;-AP</td></tr><tr><th style="text-align: center;">定格電流（FS）</th><td style="text-align: center;">±10A</td><td style="text-align: center;">±20A</td><td style="text-align: center;">±50A</td><td style="text-align: center;">±100A</td><td style="text-align: center;">±150A</td><td style="text-align: center;">±200A</td><td style="text-align: center;">±200A</td><td style="text-align: center;">±500A</td><td style="text-align: center;">±800A</td></tr><tr><th style="text-align: center;">最大電流</th><td style="text-align: center;">±25A</td><td style="text-align: center;">±50A</td><td style="text-align: center;">±125A</td><td style="text-align: center;">±250A</td><td style="text-align: center;">±375A</td><td style="text-align: center;">±500A</td><td style="text-align: center;">±500A</td><td style="text-align: center;">±1250A</td><td style="text-align: center;">±2000A</td></tr><tr><th style="text-align: center;">出力電圧</th><td colspan="9" style="text-align: center;">±4V／定格電流、±10V／最大電流（推奨負荷抵抗≧10kΩ）</td></tr><tr><th style="text-align: center;">残留電圧</th><td colspan="2" style="text-align: center;">±100mV以内&nbsp;（無負荷）</td><td style="text-align: center;">±50mV以内&nbsp;（無負荷）</td><td colspan="6" style="text-align: center;">±20mV以内&nbsp;（無負荷）</td></tr><tr><th style="text-align: center;">ノイズレベル</th><td colspan="9" style="text-align: center;">10mVp-p以下 （無負荷）</td></tr><tr><th style="text-align: center;">出力精度</th><td colspan="2" style="text-align: center;">±2%FS以内</td><td colspan="7" style="text-align: center;">±1%FS以内</td></tr><tr><th style="text-align: center;">直線性</th><td colspan="2" style="text-align: center;">±2%FS以内</td><td colspan="7" style="text-align: center;">±1%FS以内</td></tr><tr><th style="text-align: center;">ヒステリシス（FS→0）</th><td colspan="2" style="text-align: center;">±50mV以内</td><td colspan="2" style="text-align: center;">±25mV以内</td><td colspan="5" style="text-align: center;">±15mV以内</td></tr><tr><th style="text-align: center;">応答性</th><td colspan="9" style="text-align: center;">3μs以下 （di／dt＝FS／2μs時）</td></tr><tr><th style="text-align: center;">出力電圧温度係数</th><td colspan="2" style="text-align: center;">±0.4%／℃&nbsp;typ</td><td colspan="7" style="text-align: center;">±0.1%／℃&nbsp;typ</td></tr><tr><th style="text-align: center;">残留電圧温度係数</th><td colspan="2" style="text-align: center;">±4mV／℃&nbsp;typ</td><td style="text-align: center;">±2mV／℃&nbsp;typ</td><td colspan="2" style="text-align: center;">±1mV／℃&nbsp;typ</td><td colspan="2" style="text-align: center;">±0.5mV／℃&nbsp;typ</td><td colspan="2" style="text-align: center;">±0.3mV／℃&nbsp;typ</td></tr><tr><th style="text-align: center;">制御電源</th><td colspan="9" style="text-align: center;">DC±15V±5%&nbsp;（25mA&nbsp;typ）&nbsp;両電源</td></tr><tr><th style="text-align: center;">耐電圧</th><td colspan="9" style="text-align: center;">AC2500V（50/60Hz）、1min（貫通穴-出力端子一括間）</td></tr><tr><th style="text-align: center;">絶縁抵抗</th><td colspan="9" style="text-align: center;">DC500V、≧500MΩ&nbsp;（貫通穴-出力端子一括間）</td></tr><tr><th style="text-align: center;">使用条件</th><td colspan="9" style="text-align: center;">-10℃～+60℃、≦85%RH・結露のないこと。</td></tr><tr><th style="text-align: center;">保存条件</th><td colspan="9" style="text-align: center;">-15℃～+65℃、≦85%RH・結露のないこと。</td></tr><tr><th style="text-align: center;">調整機能</th><td colspan="9" style="text-align: center;">FS:最大出力調整、OS:無負荷時のゼロ点調整 （出荷時調整済）</td></tr><tr><th style="text-align: center;">接続コネクタ</th><td colspan="9" style="text-align: center;">5045-04&nbsp;（モレックス）</td></tr><tr><th style="text-align: center;">ネジ締めトルク</th><td colspan="6" style="text-align: center;">0.3N・m</td><td colspan="3" style="text-align: center;">0.7N・m</td></tr><tr><th style="text-align: center;">質量</th><td colspan="6" style="text-align: center;">約40g</td><td style="text-align: center;">約120g</td><td style="text-align: center;">約190g</td><td style="text-align: center;">約500g</td></tr></tbody></table><p>Ta=25℃</p><p>［備考］<br/>（1）コアのヒステリシスで、定格を超える過電流後はその量に比例した0点変動が発生します。<br/>（2）出力は各種変動要因を含むので実用範囲は定格の5%以上の領域をお奨めします。<br/>（3）連続での使用は、最大電流を超えないこと<br/>（4）高周波・大電流の用途では、コアロスによる加熱の可能性が有ります。</p><h3 class="m-h3--wysiwyg">技術情報・設計アイデア</h3><h4 class="m-h4--wysiwyg">制御ブロック図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_004_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 制御ブロック図"></img></div></div><h4 class="m-h4--wysiwyg">接続図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_005_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 接続図"></img></div></div><h3 class="m-h3--wysiwyg">性能・試験情報</h3><h4 class="m-h4--wysiwyg">出力電圧特性</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_006_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 出力電圧特性"></img></div></div><h4 class="m-h4--wysiwyg">周波数特性</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_007_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 周波数特性"></img></div></div><h4 class="m-h4--wysiwyg">出力波形1</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_008_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 出力波形1"></img></div></div><h4 class="m-h4--wysiwyg">出力波形2</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835551/221000835551_009_20230801115854.jpg" alt="汎用直流電流センサ・貫通型 パネル取付用/±15V電源対応 出力波形2"></img></div></div>
