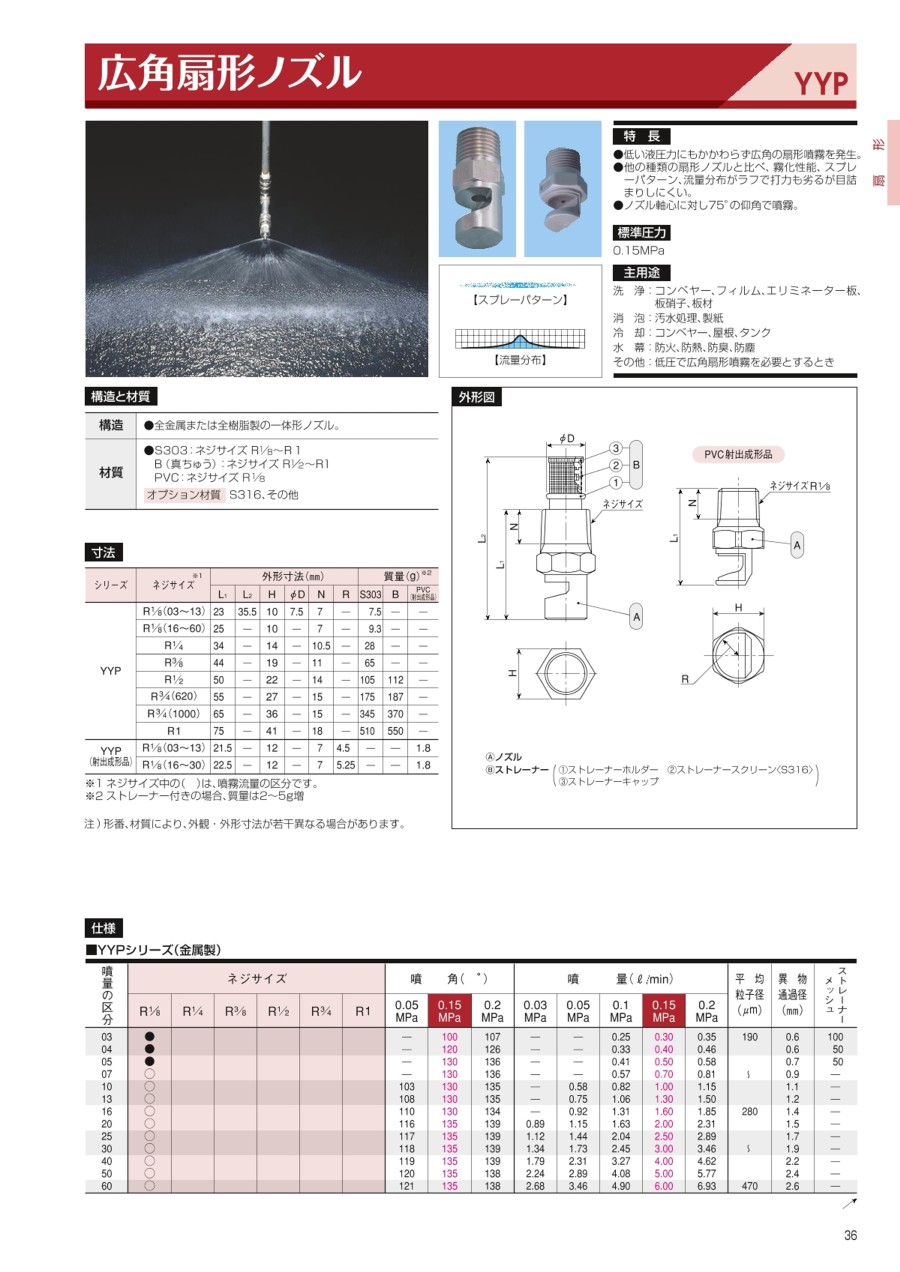

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="広角扇形ノズル YYPシリーズ 金属製・樹脂製　外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000829846/221000829846_001_20230801115854.jpg" /><p>（A）ノズル<br />（B）ストレーナー<br />（1）ストレーナーホルダー&nbsp;（2）ストレーナースクリーン&nbsp;S316&nbsp;（3）ストレーナーキャップ</p></div></div><h3 class="m-h3--wysiwyg">タイプ情報</h3><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　製品仕様"><colgroup><col width="19.6%" /><col width="80.4%" /></colgroup><thead><tr><th>構造</th><td>全金属または全樹脂型の一体型ノズル</td></tr><tr><th>材質</th><td>S303：ネジサイズR&nbsp;1/8～R&nbsp;1<br />B（真ちゅう）：ネジサイズR&nbsp;1/2～R&nbsp;1<br />PVC：ネジサイズR&nbsp;1/8<br />オプション材質&nbsp;S316、その他</td></tr><tr><th>標準圧力</th><td>0.15MPa</td></tr></thead></table><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　規格表1"><colgroup><col width="16.4%" /><col width="15.4%" /><col width="6.5%" /><col width="6.5%" /><col width="6.5%" /><col width="6.5%" /><col width="6.5%" /><col width="6.5%" /><col width="6.7%" /><col width="6.7%" /><col width="16.0%" /></colgroup><thead><tr><th rowspan="2">シリーズ</th><th rowspan="2">ネジサイズ<sup>*１</sup></th><th colspan="6">外形寸法（mm）</th><th colspan="3">質量（g）<sup>*2</sup></th></tr><tr><th>L1</th><th>L2</th><th>H</th><th>&phi;D</th><th>N</th><th>R</th><th>S303</th><th>B</th><th>PVC<br />（射出成型品）</th></tr></thead><tbody><tr><td rowspan="8">YYP</td><td>R&nbsp;1/8&nbsp;(03～13)</td><td>23</td><td>35.5</td><td>10</td><td>7.5</td><td>7</td><td>-</td><td>7.5</td><td>-</td><td>-</td></tr><tr><td>R&nbsp;1/8&nbsp;(16～60)</td><td>25</td><td>-</td><td>10</td><td>-</td><td>7</td><td>-</td><td>9.3</td><td>-</td><td>-</td></tr><tr><td>R&nbsp;1&nbsp;/4</td><td>34</td><td>-</td><td>14</td><td>-</td><td>10.5</td><td>-</td><td>28</td><td>-</td><td>-</td></tr><tr><td>R&nbsp;3/8</td><td>44</td><td>-</td><td>19</td><td>-</td><td>11</td><td>-</td><td>65</td><td>-</td><td>-</td></tr><tr><td>R&nbsp;1/2</td><td>50</td><td>-</td><td>22</td><td>-</td><td>14</td><td>-</td><td>105</td><td>112</td><td>-</td></tr><tr><td>R&nbsp;3/4&nbsp;(620)</td><td>55</td><td>-</td><td>27</td><td>-</td><td>15</td><td>-</td><td>175</td><td>187</td><td>-</td></tr><tr><td>R&nbsp;3/4&nbsp;(1000)</td><td>65</td><td>-</td><td>36</td><td>-</td><td>15</td><td>-</td><td>345</td><td>370</td><td>-</td></tr><tr><td>R1</td><td>75</td><td>-</td><td>41</td><td>-</td><td>18</td><td>-</td><td>510</td><td>550</td><td>-</td></tr><tr><td rowspan="2">YYP(射出成型品)</td><td>R&nbsp;1/8&nbsp;(03～13)</td><td>21.5</td><td>-</td><td>12</td><td>-</td><td>7</td><td>4.5</td><td>-</td><td>-</td><td>1.8</td></tr><tr><td>R&nbsp;1/8&nbsp;(16～60)</td><td>22.5</td><td>-</td><td>12</td><td>-</td><td>7</td><td>5.25</td><td>-</td><td>-</td><td>1.8</td></tr></tbody></table><p>*1　ネジサイズ中の（　）は、噴霧流量の区分<br />*2　ストレーナー付き場合、質量は2～5g増<br />注）型番、材質により、外観・外形寸法が若干異なる場合がある</p><h4 class="m-h4--wysiwyg">YYPシリーズ（金属表）</h4><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　規格表2"><colgroup><col width="9.7%" /><col width="5.7%" /><col width="5.7%" /><col width="5.7%" /><col width="5.7%" /><col width="5.7%" /><col width="5.7%" /><col width="6.8%" /><col width="6.8%" /><col width="6.8%" /><col width="10.6%" /><col width="11.4%" /><col width="13.5%" /></colgroup><thead><tr><th rowspan="2">噴量の区分</th><th colspan="6">ネジサイズ</th><th colspan="3">噴角（&deg;）</th><th rowspan="2">平均粒子径<br />（&mu;m）</th><th rowspan="2">異物通過径<br />（mm）</th><th rowspan="2">ストレーナーメッシュ</th></tr><tr><th>R&nbsp;1/8</th><th>R&nbsp;1/4</th><th>R&nbsp;3/8</th><th>R&nbsp;1/2</th><th>R&nbsp;3/4</th><th>R1</th><th>0.05&nbsp;MPa</th><th>0.15&nbsp;MPa</th><th>0.2&nbsp;MPa</th></tr></thead><tbody><tr><th>03</th><td>●</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>100</td><td>107</td><td rowspan="6">190～280</td><td>0.6</td><td>100</td></tr><tr><th>04</th><td>●</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>120</td><td>126</td><td>0.6</td><td>50</td></tr><tr><th>05</th><td>●</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>130</td><td>136</td><td>0.7</td><td>50</td></tr><tr><th>07</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>130</td><td>136</td><td>0.9</td><td>-</td></tr><tr><th>10</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>103</td><td>130</td><td>135</td><td>1.1</td><td>-</td></tr><tr><th>13</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>108</td><td>130</td><td>135</td><td>1.2</td><td>-</td></tr><tr><th>16</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>110</td><td>130</td><td>134</td><td rowspan="7">280～470</td><td>1.4</td><td>-</td></tr><tr><th>20</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>116</td><td>135</td><td>139</td><td>1.5</td><td>-</td></tr><tr><th>25</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>117</td><td>135</td><td>139</td><td>1.7</td><td>-</td></tr><tr><th>30</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>118</td><td>135</td><td>139</td><td>1.9</td><td>-</td></tr><tr><th>40</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>119</td><td>135</td><td>139</td><td>2.2</td><td>-</td></tr><tr><th>50</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>120</td><td>135</td><td>138</td><td>2.4</td><td>-</td></tr><tr><th>60</th><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>121</td><td>135</td><td>138</td><td>2.6</td><td>-</td></tr><tr><th>70</th><td>-</td><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>125</td><td>140</td><td>144</td><td rowspan="2">480～610</td><td>2.9</td><td>-</td></tr><tr><th>100</th><td>-</td><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>128</td><td>140</td><td>143</td><td>3.4</td><td>-</td></tr><tr><th>140</th><td>-</td><td>○</td><td>-</td><td>-</td><td>-</td><td>-</td><td>130</td><td>140</td><td>143</td><td rowspan="2">610～650</td><td>4.1</td><td>-</td></tr><tr><th>180</th><td>-</td><td>-</td><td>○</td><td>-</td><td>-</td><td>-</td><td>131</td><td>140</td><td>142</td><td>4.8</td><td>-</td></tr><tr><th>230</th><td>-</td><td>-</td><td>○</td><td>-</td><td>-</td><td>-</td><td>133</td><td>140</td><td>142</td><td rowspan="2">650～850</td><td>5.2</td><td>-</td></tr><tr><th>320</th><td>-</td><td>-</td><td>-</td><td>○</td><td>-</td><td>-</td><td>134</td><td>140</td><td>142</td><td>6.3</td><td>-</td></tr><tr><th>450</th><td>-</td><td>-</td><td>-</td><td>○</td><td>-</td><td>-</td><td>135</td><td>140</td><td>142</td><td rowspan="3">850～1,150</td><td>7.4</td><td>-</td></tr><tr><th>620</th><td>-</td><td>-</td><td>-</td><td>-</td><td>○</td><td>-</td><td>135</td><td>140</td><td>142</td><td>8.8</td><td>-</td></tr><tr><th>1000</th><td>-</td><td>-</td><td>-</td><td>-</td><td>○</td><td>-</td><td>135</td><td>140</td><td>141</td><td>11.5</td><td>-</td></tr><tr><th>1500</th><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>○</td><td>136</td><td>140</td><td>140</td><td>1,100</td><td>14.0</td><td>-</td></tr><tr><th>2500</th><td>-</td><td>-</td><td>-</td><td>-</td><td>-</td><td>○</td><td>136</td><td>140</td><td>140</td><td>1,550</td><td>18.4</td><td>-</td></tr></tbody></table><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　規格表5"><colgroup><col width="18.9%" /><col width="17.0%" /><col width="16.4%" /><col width="16.2%" /><col width="15.9%" /><col width="15.6%" /></colgroup><thead><tr><th rowspan="2">噴量の区分</th><th colspan="5">噴量（L/min）</th></tr><tr><th>0.03&nbsp;MPa</th><th>0.05&nbsp;MPa</th><th>0.1&nbsp;MPa</th><th>0.15&nbsp;MPa</th><th>0.2&nbsp;MPa</th></tr></thead><tbody><tr><th>03</th><td>-</td><td>-</td><td>0.25</td><td>0.30</td><td>0.35</td></tr><tr><th>04</th><td>-</td><td>-</td><td>0.33</td><td>0.40</td><td>0.46</td></tr><tr><th>05</th><td>-</td><td>-</td><td>0.41</td><td>0.50</td><td>0.58</td></tr><tr><th>07</th><td>-</td><td>-</td><td>0.57</td><td>0.70</td><td>0.81</td></tr><tr><th>10</th><td>-</td><td>0.58</td><td>0.82</td><td>1.00</td><td>1.15</td></tr><tr><th>13</th><td>-</td><td>0.75</td><td>1.06</td><td>1.30</td><td>1.50</td></tr><tr><th>16</th><td>-</td><td>0.92</td><td>1.31</td><td>1.60</td><td>1.85</td></tr><tr><th>20</th><td>0.89</td><td>1.15</td><td>1.63</td><td>2.00</td><td>2.31</td></tr><tr><th>25</th><td>1.12</td><td>1.44</td><td>2.04</td><td>2.50</td><td>2.89</td></tr><tr><th>30</th><td>1.34</td><td>1.73</td><td>2.45</td><td>3.00</td><td>3.46</td></tr><tr><th>40</th><td>1.79</td><td>2.31</td><td>3.27</td><td>4.00</td><td>4.62</td></tr><tr><th>50</th><td>2.24</td><td>2.89</td><td>4.08</td><td>5.00</td><td>5.77</td></tr><tr><th>60</th><td>2.68</td><td>3.46</td><td>4.90</td><td>6.00</td><td>6.93</td></tr><tr><th>70</th><td>3.13</td><td>4.04</td><td>5.72</td><td>7.00</td><td>8.08</td></tr><tr><th>100</th><td>4.47</td><td>5.77</td><td>8.16</td><td>10.0</td><td>11.5</td></tr><tr><th>140</th><td>6.26</td><td>8.08</td><td>11.4</td><td>14.0</td><td>16.2</td></tr><tr><th>180</th><td>8.05</td><td>10.4</td><td>14.7</td><td>18.0</td><td>20.8</td></tr><tr><th>230</th><td>10.3</td><td>13.3</td><td>18.8</td><td>23.0</td><td>26.6</td></tr><tr><th>320</th><td>14.3</td><td>18.5</td><td>26.1</td><td>32.0</td><td>37.0</td></tr><tr><th>450</th><td>20.1</td><td>26.0</td><td>36.7</td><td>45.0</td><td>52.0</td></tr><tr><th>620</th><td>27.7</td><td>35.8</td><td>50.6</td><td>62.0</td><td>71.6</td></tr><tr><th>1000</th><td>44.7</td><td>57.7</td><td>81.6</td><td>100</td><td>115</td></tr><tr><th>1500</th><td>67.1</td><td>86.6</td><td>122</td><td>150</td><td>173</td></tr><tr><th>2500</th><td>112</td><td>155</td><td>204</td><td>250</td><td>289</td></tr></tbody></table><p>●ストレーナー装備可能<br />○ストレーナーなし</p><h4 class="m-h4--wysiwyg">YYPシリーズ（射出成形品）</h4><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　規格表3"><colgroup><col width="14.9%" /><col width="14.9%" /><col width="14.9%" /><col width="14.9%" /><col width="20.0%" /><col width="20.3%" /></colgroup><thead><tr><th rowspan="2">噴量の区分</th><th colspan="3">噴角（&deg;）</th><th rowspan="2">平均粒子径<br />（&mu;m）</th><th rowspan="2">異物通過径<br />（mm）</th></tr><tr><th>0.05&nbsp;MPa</th><th>0.15&nbsp;MPa</th><th>0.2&nbsp;MPa</th></tr></thead><tbody><tr><th>03</th><td>-</td><td>115</td><td>122</td><td rowspan="6">190～280</td><td>0.6</td></tr><tr><th>04</th><td>-</td><td>120</td><td>126</td><td>0.7</td></tr><tr><th>05</th><td>-</td><td>130</td><td>136</td><td>0.8</td></tr><tr><th>07</th><td>-</td><td>130</td><td>136</td><td>1.0</td></tr><tr><th>10</th><td>103</td><td>130</td><td>135</td><td>1.1</td></tr><tr><th>13</th><td>108</td><td>130</td><td>135</td><td>1.3</td></tr><tr><th>16</th><td>110</td><td>130</td><td>134</td><td rowspan="4">280～380</td><td>1.5</td></tr><tr><th>20</th><td>116</td><td>135</td><td>139</td><td>1.7</td></tr><tr><th>25</th><td>117</td><td>135</td><td>139</td><td>1.8</td></tr><tr><th>30</th><td>118</td><td>135</td><td>139</td><td>2.0</td></tr></tbody></table><table class="m-table" summary="広角扇形ノズル YYPシリーズ 金属製・樹脂製　規格表4"><colgroup><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /></colgroup><thead><tr><th rowspan="2">噴量の区分</th><th colspan="5">噴量（L/min）</th></tr><tr><th>0.03&nbsp;MPa</th><th>0.05&nbsp;MPa</th><th>0.1&nbsp;MPa</th><th>0.15&nbsp;MPa</th><th>0.2&nbsp;MPa</th></tr></thead><tbody><tr><th>03</th><td>-</td><td>-</td><td>0.25</td><td>0.30</td><td>0.35</td></tr><tr><th>04</th><td>-</td><td>-</td><td>0.33</td><td>0.40</td><td>0.46</td></tr><tr><th>05</th><td>-</td><td>-</td><td>0.41</td><td>0.50</td><td>0.58</td></tr><tr><th>07</th><td>-</td><td>-</td><td>0.57</td><td>0.70</td><td>0.81</td></tr><tr><th>10</th><td>-</td><td>0.58</td><td>0.82</td><td>1.00</td><td>1.15</td></tr><tr><th>13</th><td>-</td><td>0.75</td><td>1.06</td><td>1.30</td><td>1.50</td></tr><tr><th>16</th><td>-</td><td>0.92</td><td>1.31</td><td>1.60</td><td>1.85</td></tr><tr><th>20</th><td>0.89</td><td>1.15</td><td>1.63</td><td>2.00</td><td>2.31</td></tr><tr><th>25</th><td>1.12</td><td>1.44</td><td>2.04</td><td>2.50</td><td>2.89</td></tr><tr><th>30</th><td>1.34</td><td>1.73</td><td>2.45</td><td>3.00</td><td>3.46</td></tr></tbody></table><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">スプレーパターン</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="広角扇形ノズル YYPシリーズ 金属製・樹脂製　スプレーパターン" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000829846/221000829846_003_20230801115854.gif" /></div></div></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">流量分布</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="広角扇形ノズル YYPシリーズ 金属製・樹脂製　流量分布" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000829846/221000829846_002_20230801115854.gif" /></div></div></div></div></div>
