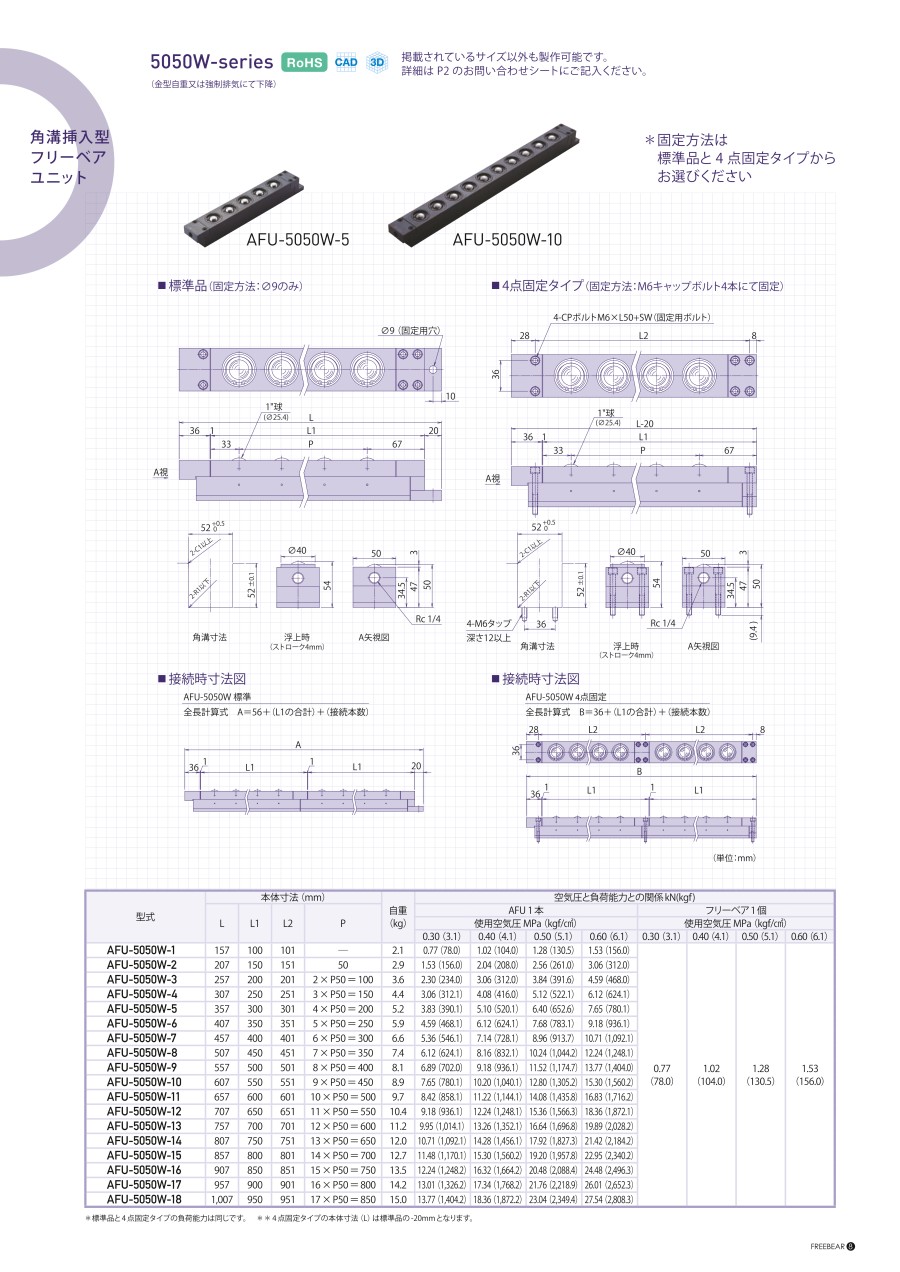

<h3 class="m-h3--wysiwyg">外形図</h3><p class="u-right">単位：mm</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="標準品 外形図（単位:mm）" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000714951/221000714951_002_20230801115854.jpg" /></div><p>標準品</p></div><div class="m-unit"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="4点固定タイプ 外形図（単位:mm）" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000714951/221000714951_003_20230801115854.jpg" /></div><p>4点固定タイプ</p></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="商品外観（AFU-5050W-5/AFU-5050W-10/AFU-5050W-18）" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000714951/221000714951_001_20230801115854.jpg" /></div><p>AFU-5050W-5／AFU-5050W-10／AFU-5050W-18</p></div><div class="m-unit"><p class="u-fs-M u-right">単位：mm</p><table class="m-table"><colgroup><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /><col style="width:8.3333333333333%;" /></colgroup><thead><tr><th rowspan="4" style="text-align: center;">型番</th><th colspan="4" style="text-align: center;">本体寸法（mm）</th><th rowspan="4" style="text-align: center;">自重<br />（kg）</th><th colspan="6" style="text-align: center;">空気圧と負荷能力との関係kN（kgf）</th></tr><tr><th rowspan="3" style="text-align: center;">L</th><th rowspan="3" style="text-align: center;">L1</th><th rowspan="3" style="text-align: center;">L2</th><th rowspan="3" style="text-align: center;">P</th><th colspan="3" style="text-align: center;">AFU 1本</th><th colspan="3" style="text-align: center;">フリーベア1個</th></tr><tr><th colspan="3" style="text-align: center;">使用空気圧 MPa（kgf/cm<sup>2</sup>）</th><th colspan="3" style="text-align: center;">使用空気圧 MPa（kgf/cm<sup>2</sup>）</th></tr><tr><th style="text-align: center;">0.40<br />（4.1）</th><th style="text-align: center;">0.50<br />（5.1）</th><th style="text-align: center;">0.60<br />（6.1）</th><th style="text-align: center;">0.40<br />（4.1）</th><th style="text-align: center;">0.50<br />（5.1）</th><th style="text-align: center;">0.60<br />（6.1）</th></tr></thead><tbody><tr><td style="text-align: center;">AFU-5050W-1</td><td style="text-align: center;">157</td><td style="text-align: center;">100</td><td style="text-align: center;">101</td><td style="text-align: center;">&ndash;</td><td style="text-align: center;">2.1</td><td style="text-align: center;">1.02<br />（104.0）</td><td style="text-align: center;">1.28<br />（130.5）</td><td style="text-align: center;">1.53<br />（156.0）</td><td rowspan="18" style="text-align: center;">1.02<br />（104.0）</td><td rowspan="18" style="text-align: center;">1.28<br />（130.5）</td><td rowspan="18" style="text-align: center;">1.53<br />（156.0）</td></tr><tr><td style="text-align: center;">AFU-5050W-2</td><td style="text-align: center;">207</td><td style="text-align: center;">150</td><td style="text-align: center;">151</td><td style="text-align: center;">50</td><td style="text-align: center;">2.9</td><td style="text-align: center;">2.04<br />（208.0）</td><td style="text-align: center;">2.56<br />（261.0）</td><td style="text-align: center;">3.06<br />（312.0）</td></tr><tr><td style="text-align: center;">AFU-5050W-3</td><td style="text-align: center;">257</td><td style="text-align: center;">200</td><td style="text-align: center;">201</td><td style="text-align: center;">2&times;P50=100</td><td style="text-align: center;">3.6</td><td style="text-align: center;">3.06<br />（312.0）</td><td style="text-align: center;">3.84<br />（391.6）</td><td style="text-align: center;">4.59<br />（468.0）</td></tr><tr><td style="text-align: center;">AFU-5050W-4</td><td style="text-align: center;">307</td><td style="text-align: center;">250</td><td style="text-align: center;">251</td><td style="text-align: center;">3&times;P50=150</td><td style="text-align: center;">4.4</td><td style="text-align: center;">4.08<br />（416.0）</td><td style="text-align: center;">5.12<br />（522.1）</td><td style="text-align: center;">6.12<br />（624.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-5</td><td style="text-align: center;">357</td><td style="text-align: center;">300</td><td style="text-align: center;">301</td><td style="text-align: center;">4&times;P50=200</td><td style="text-align: center;">5.2</td><td style="text-align: center;">5.10<br />（520.1）</td><td style="text-align: center;">6.40<br />（652.6）</td><td style="text-align: center;">7.65<br />（780.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-6</td><td style="text-align: center;">407</td><td style="text-align: center;">350</td><td style="text-align: center;">351</td><td style="text-align: center;">5&times;P50=250</td><td style="text-align: center;">5.9</td><td style="text-align: center;">6.12<br />（624.1）</td><td style="text-align: center;">7.68<br />（783.1）</td><td style="text-align: center;">9.18<br />（936.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-7</td><td style="text-align: center;">457</td><td style="text-align: center;">400</td><td style="text-align: center;">401</td><td style="text-align: center;">6&times;P50=300</td><td style="text-align: center;">6.6</td><td style="text-align: center;">7.14<br />（728.1）</td><td style="text-align: center;">8.96<br />（913.7）</td><td style="text-align: center;">10.71<br />（1,092.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-8</td><td style="text-align: center;">507</td><td style="text-align: center;">450</td><td style="text-align: center;">451</td><td style="text-align: center;">7&times;P50=350</td><td style="text-align: center;">7.4</td><td style="text-align: center;">8.16<br />（832.1）</td><td style="text-align: center;">10.24<br />（1,044.2）</td><td style="text-align: center;">12.24<br />（1,248.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-9</td><td style="text-align: center;">557</td><td style="text-align: center;">500</td><td style="text-align: center;">501</td><td style="text-align: center;">8&times;P50=400</td><td style="text-align: center;">8.1</td><td style="text-align: center;">9.18<br />（936.1）</td><td style="text-align: center;">11.52<br />（1,174.7）</td><td style="text-align: center;">13.77<br />（1,404.0）</td></tr><tr><td style="text-align: center;">AFU-5050W-10</td><td style="text-align: center;">607</td><td style="text-align: center;">550</td><td style="text-align: center;">551</td><td style="text-align: center;">9&times;P50=450</td><td style="text-align: center;">8.9</td><td style="text-align: center;">10.20<br />（1,040.1）</td><td style="text-align: center;">12.80<br />（1,305.2）</td><td style="text-align: center;">15.30<br />（1,560.2）</td></tr><tr><td style="text-align: center;">AFU-5050W-11</td><td style="text-align: center;">657</td><td style="text-align: center;">600</td><td style="text-align: center;">601</td><td style="text-align: center;">10&times;P50=500</td><td style="text-align: center;">9.7</td><td style="text-align: center;">11.22<br />（1,144.1）</td><td style="text-align: center;">14.08<br />（1,435.8）</td><td style="text-align: center;">16.83<br />（1,716.2）</td></tr><tr><td style="text-align: center;">AFU-5050W-12</td><td style="text-align: center;">707</td><td style="text-align: center;">650</td><td style="text-align: center;">651</td><td style="text-align: center;">11&times;P50=550</td><td style="text-align: center;">10.4</td><td style="text-align: center;">12.24<br />（1,248.1）</td><td style="text-align: center;">15.36<br />（1,566.3）</td><td style="text-align: center;">18.36<br />（1,872.1）</td></tr><tr><td style="text-align: center;">AFU-5050W-13</td><td style="text-align: center;">757</td><td style="text-align: center;">700</td><td style="text-align: center;">701</td><td style="text-align: center;">12&times;P50=600</td><td style="text-align: center;">11.2</td><td style="text-align: center;">13.26<br />（1,352.1）</td><td style="text-align: center;">16.64<br />（1,696.8）</td><td style="text-align: center;">19.89<br />（2,028.2）</td></tr><tr><td style="text-align: center;">AFU-5050W-14</td><td style="text-align: center;">807</td><td style="text-align: center;">750</td><td style="text-align: center;">751</td><td style="text-align: center;">13&times;P50=650</td><td style="text-align: center;">12.0</td><td style="text-align: center;">14.28<br />（1,456.1）</td><td style="text-align: center;">17.92<br />（1,827.3）</td><td style="text-align: center;">21.42<br />（2,184.2）</td></tr><tr><td style="text-align: center;">AFU-5050W-15</td><td style="text-align: center;">857</td><td style="text-align: center;">800</td><td style="text-align: center;">801</td><td style="text-align: center;">14&times;P50=700</td><td style="text-align: center;">12.7</td><td style="text-align: center;">15.30<br />（1,560.2）</td><td style="text-align: center;">19.20<br />（1,957.8）</td><td style="text-align: center;">22.95<br />（2,340.2）</td></tr><tr><td style="text-align: center;">AFU-5050W-16</td><td style="text-align: center;">907</td><td style="text-align: center;">850</td><td style="text-align: center;">851</td><td style="text-align: center;">15&times;P50=750</td><td style="text-align: center;">13.5</td><td style="text-align: center;">16.32<br />（1,664.2）</td><td style="text-align: center;">20.48<br />（2,088.4）</td><td style="text-align: center;">24.48<br />（2,496.3）</td></tr><tr><td style="text-align: center;">AFU-5050W-17</td><td style="text-align: center;">957</td><td style="text-align: center;">900</td><td style="text-align: center;">901</td><td style="text-align: center;">16&times;P50=800</td><td style="text-align: center;">14.2</td><td style="text-align: center;">17.34<br />（1,768.2）</td><td style="text-align: center;">21.76<br />（2,218.9）</td><td style="text-align: center;">26.01<br />（2,652.3）</td></tr><tr><td style="text-align: center;">AFU-5050W-18</td><td style="text-align: center;">1,007</td><td style="text-align: center;">950</td><td style="text-align: center;">951</td><td style="text-align: center;">17&times;P50=850</td><td style="text-align: center;">15.0</td><td style="text-align: center;">18.36<br />（1,872.2）</td><td style="text-align: center;">23.04<br />（2,349.4）</td><td style="text-align: center;">27.54<br />（2,808.3）</td></tr></tbody></table></div>
