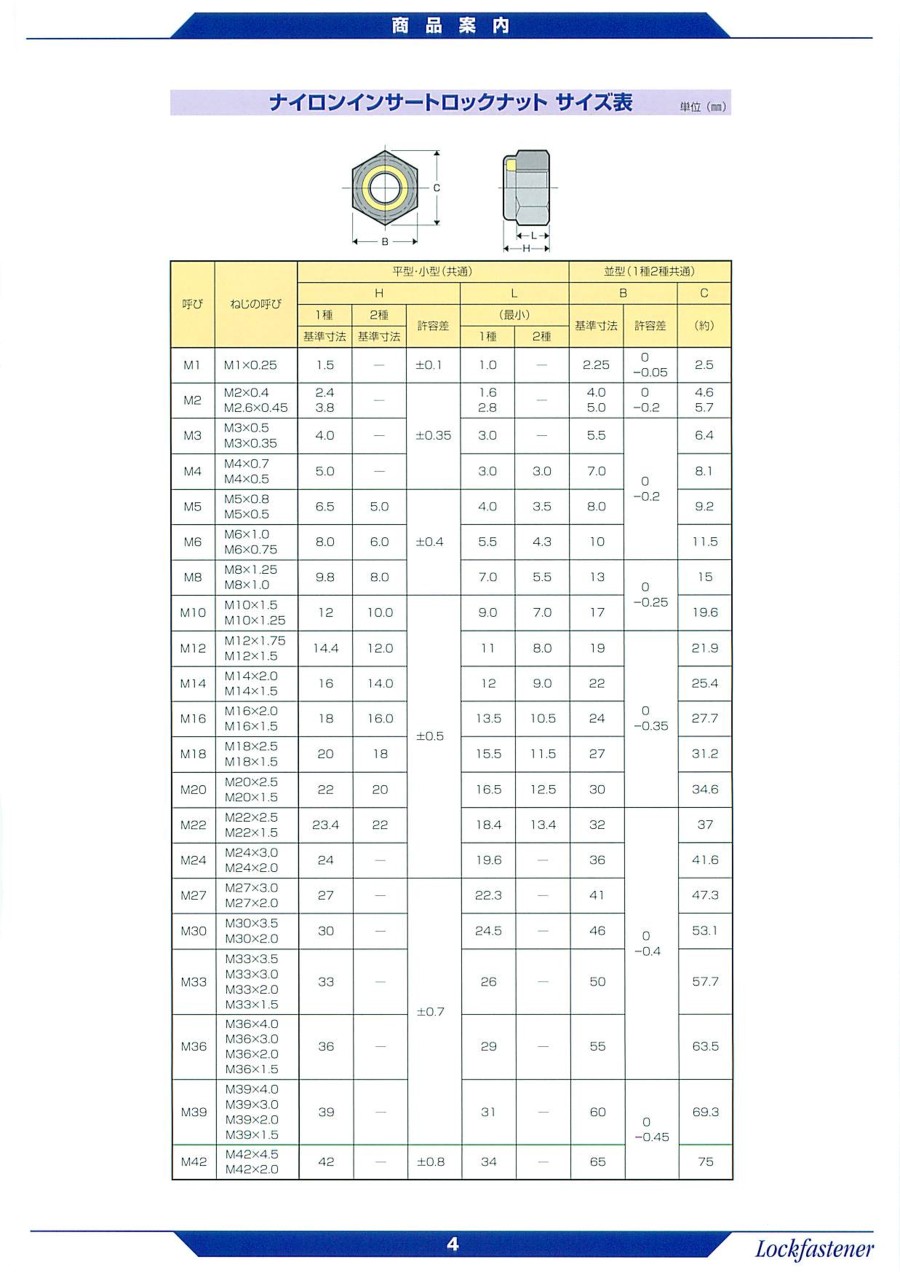

<h3 class="m-h3--wysiwyg">ナイロンナット（1種）の外形図と寸法</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_003_20230801115854.jpg" alt="ナイロンナット（１種）の 外形図1"></div></div><table class="m-table"><colgroup><col style="width:25%;"><col style="width:25%;"><col style="width:25%;"><col style="width:25%;"></colgroup><thead><tr><th style="text-align: center;">ねじの呼び径<br>(d)</th><th style="text-align: center;">ピッチ<br>並目</th><th style="text-align: center;">平径<br>(S)</th><th style="text-align: center;">高さ<br>(m)</th></tr></thead><tbody><tr><th style="text-align: center;">M1</th><td style="text-align: center;">0.25</td><td style="text-align: center;">2.25</td><td style="text-align: center;">1.5</td></tr><tr><th style="text-align: center;">M2</th><td style="text-align: center;">0.4</td><td style="text-align: center;">4</td><td style="text-align: center;">2.4</td></tr><tr><th style="text-align: center;">M3</th><td style="text-align: center;">0.5</td><td style="text-align: center;">5.5</td><td style="text-align: center;">4.0</td></tr><tr><th style="text-align: center;">M4</th><td style="text-align: center;">0.7</td><td style="text-align: center;">7</td><td style="text-align: center;">5.0</td></tr><tr><th style="text-align: center;">M5</th><td style="text-align: center;">0.8</td><td style="text-align: center;">8</td><td style="text-align: center;">6.5</td></tr><tr><th style="text-align: center;">M6</th><td style="text-align: center;">1.0</td><td style="text-align: center;">10</td><td style="text-align: center;">8.0</td></tr><tr><th style="text-align: center;">M8</th><td style="text-align: center;">1.25</td><td style="text-align: center;">13</td><td style="text-align: center;">9.8</td></tr><tr><th style="text-align: center;">M10</th><td style="text-align: center;">1.5</td><td style="text-align: center;">17</td><td style="text-align: center;">12</td></tr><tr><th style="text-align: center;">M12</th><td style="text-align: center;">1.75</td><td style="text-align: center;">19</td><td style="text-align: center;">14.4</td></tr><tr><th style="text-align: center;">M14</th><td style="text-align: center;">2.0</td><td style="text-align: center;">22</td><td style="text-align: center;">16</td></tr><tr><th style="text-align: center;">M16</th><td style="text-align: center;">2.0</td><td style="text-align: center;">24</td><td style="text-align: center;">18</td></tr><tr><th style="text-align: center;">M18</th><td style="text-align: center;">2.5</td><td style="text-align: center;">27</td><td style="text-align: center;">20</td></tr><tr><th style="text-align: center;">M20</th><td style="text-align: center;">2.5</td><td style="text-align: center;">30</td><td style="text-align: center;">22</td></tr><tr><th style="text-align: center;">M22</th><td style="text-align: center;">2.5</td><td style="text-align: center;">32</td><td style="text-align: center;">23.4</td></tr><tr><th style="text-align: center;">M24</th><td style="text-align: center;">3.0</td><td style="text-align: center;">36</td><td style="text-align: center;">24</td></tr><tr><th style="text-align: center;">M27</th><td style="text-align: center;">3.0</td><td style="text-align: center;">41</td><td style="text-align: center;">27</td></tr><tr><th style="text-align: center;">M30</th><td style="text-align: center;">3.5</td><td style="text-align: center;">46</td><td style="text-align: center;">30</td></tr><tr><th style="text-align: center;">M33</th><td style="text-align: center;">3.5</td><td style="text-align: center;">50</td><td style="text-align: center;">33</td></tr><tr><th style="text-align: center;">M36</th><td style="text-align: center;">4.0</td><td style="text-align: center;">55</td><td style="text-align: center;">36</td></tr></tbody></table><h3 class="m-h3--wysiwyg">世界最小Ｍ1ナイロンナットの開発に成功！</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_008_20230801115854.jpg" alt="ナイロンインサートロックナット(通称ナイロンナット)を開発した米国エスナ社より直接技術提供を受けた曰本で唯一のナイロンナット製造メーカーとしての実績と高い技術力により､ 加工の難しいＳＵＳ３０３ステンレス材の超小型ナイロンナットを開発しました。 ナイロンナットはナット本体である金属と､ゆるみ止め機構となるナイロンリング(66ナイロン)の組み合わせからなっております｡ ナイロンナットは66ナイロンのリンクを内蔵しているため、ボルトのオネジがそのナイロンリング部分にメネジを形成することにより、 摩擦トルクが生じます。この摩擦トルクが安定しているので、ナイロンナットはあらゆる振動に対して優れたゆるみ止め効果を発揮します。"></div></div></div><div class="m-cols__1of2"><p class="u-fs-M">ナイロンインサートロックナット(通称ナイロンナット)を開発した米国エスナ社より直接技術提供を受けた曰本で唯一のナイロンナット製造メーカーとしての実績と高い技術力により､<br>加工の難しいＳＵＳ３０３ステンレス材の超小型ナイロンナットを開発しました。<br>ナイロンナットはナット本体である金属と､ゆるみ止め機構となるナイロンリング(66ナイロン)の組み合わせからなっております｡<br>ナイロンナットは66ナイロンのリンクを内蔵しているため、ボルトのオネジがそのナイロンリング部分にメネジを形成することにより、<br>摩擦トルクが生じます。この摩擦トルクが安定しているので、ナイロンナットはあらゆる振動に対して優れたゆるみ止め効果を発揮します</p></div></div></div><h3 class="m-h3--wysiwyg"> ナイロンナットの使用例</h3><h4 class="m-h4--wysiwyg">ナイロンナットは幅広い分野で活躍</h4><p class="u-fs-M">ナイロンインサートロックナットは1940年頃､米国エスナ社にて開発されて以来、米国製軍用機や自動車などに広く使用されてきた｡今日では航空宇宙産業界で採用されるなど､広く普及しており、日本でもJASO規格（日本自動車規格）として制度化されたり､高速道路の遮音壁の締結部に使用されたりと､幅広い分野で活躍している。<br>技術革新が進む今日では、ナットの形状や材質ばかりではなく､耐震性や耐熱性など様々な条件が求められており､ナイロンナットはその高い耐環性と安全性で多様化するユーザーニーズに応えている。</p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">航空機での使用</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_004_20230801115854.jpg" alt="航空機では座席や車輪部分にナイロンナットが数多く使われており、振動の多い部分でもゆるみが発生しないため、安全な航行に貢献している。"></div><p>航空機では座席や車輪部分にナイロンナットが数多く使われており、振動の多い部分でもゆるみが発生しないため、安全な航行に貢献している。</p></div></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">高速道路遮音壁での使用</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_005_20230801115854.jpg" alt="高速道路遮音壁ではクリップ付ナイロンナットが使われており、手の届かない箇所のナット締めが可能なので作業の効率化にも役立っている。"></div><p>高速道路遮音壁ではクリップ付ナイロンナットが使われており、手の届かない箇所のナット締めが可能なので作業の効率化にも役立っている。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">ボートでの使用</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_006_20230801115854.jpg" alt="クルーザーなどブレジャーポートではエンジン部にナイロンナットが使用されており、ゆるみが少なく防錆効果も発揮している。"></div><p>クルーザーなどブレジャーポートではエンジン部にナイロンナットが使用されており、ゆるみが少なく防錆効果も発揮している。</p></div></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg"> 鉄道車両での使用</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_007_20230801115854.jpg" alt="長年にわたって培ってきた技術力と経験を駆使して製造されたナイロンナットはその高い耐振性が評価され､鉄道車両の部品にも数多く使用されている。"></div><p>長年にわたって培ってきた技術力と経験を駆使して製造されたナイロンナットはその高い耐振性が評価され､鉄道車両の部品にも数多く使用されている。</p></div></div></div></div><h3 class="m-h3--wysiwyg">あらゆる方向から加わる回転・直線振動、衝撃等からのゆるみを防止する、ゆるみ止めナットの決定版</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_001_20230801115854.jpg" alt="ナイロンナット"></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000608504/221000608504_002_20230801115854.jpg" alt="ナイロンインサートロックナット断面図"></div></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg"> 優れたゆるみ止めの効果</h4><p class="u-fs-M">ナイロンリングの内径は､ナットのネジの有効径に準じて設計されておりますので､ボルトのオネジとの嵌合によって､ナイロンリングにメネジが形成され､その部分に嵌合摩擦が発生します｡この摩擦がトルクとなって各方向から加わる衝撃、回転振動､直線振動などに対して、ナットのゆるみを防止します。</p></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">反復使用が可能</h4><p class="u-fs-M">繰り返し使用してもトルクの低下が少なく再使用可能。（反復使用5回保証、JIS規格B1056による）</p></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">高い耐熱性と耐摩擦性</h4><p class="u-fs-M">ゆるみ止め機構となるナイロンリングは高い耐熱性と耐摩耗性を備えているため、-40℃～120℃間での使用が可能。</p></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">トータルアッセンブリーコストの低減</h4><p class="u-fs-M">ダブルナットやキャッスルナット、特殊ワッシャー等の必要がなく、作業工程、部品管理工程の低減に役立つ。</p></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">豊富なサイズと表面処理</h4><p class="u-fs-M">材質: SS41、S45C、SCM435、SUSBOB、SUS304、SUS316、SUS31BL、SUS630、チタン、アルミ、真鍮（BRASS）、MONEL<br>表面処理: ニクロ､クロメートグリーンクロメートクロームメッキ､ダクロ処理､パーカーライジング</p></div><div class="m-cols__1of2"></div></div></div><h3 class="m-h3--wysiwyg">開発秘話</h3>  <div class="m-developerBox">        <div class="m-developerBox__img--l"><span class="mc-icon">&nbsp;</span></div>      <div class="m-developerBox__main">      <div class="m-developerBox__balloon--l">        <p class="u-fs-M">世界最小のゆるみ止めナットの開発は社長の一言から始まって3年｡長い道のりでしたが､既存の六角ナットなどとは異なり、回転振動や衝撃によるナットのゆるみを防ぐことができる高い耐振性を持った世界最小のゆるみ止めナットを開発できたと自負しております｡この開発企画は｢ナノテクノロジー｣を目指して始まったのですから､もちろん私達は次の展開として､さらに小さなサイズのゆるみ止めナットを引き続き開発していきたいと考えています。<br>そして､この経験を活かし､ロックファスナーはさらなる高性能化､高技術化をはかり､広い分野へ製品展開を目指してゆきます｡そして､このものづくりへの情熱と技術力で､きっと皆さまのお役に立てると信じております。</p>      </div>    </div>    </div>
