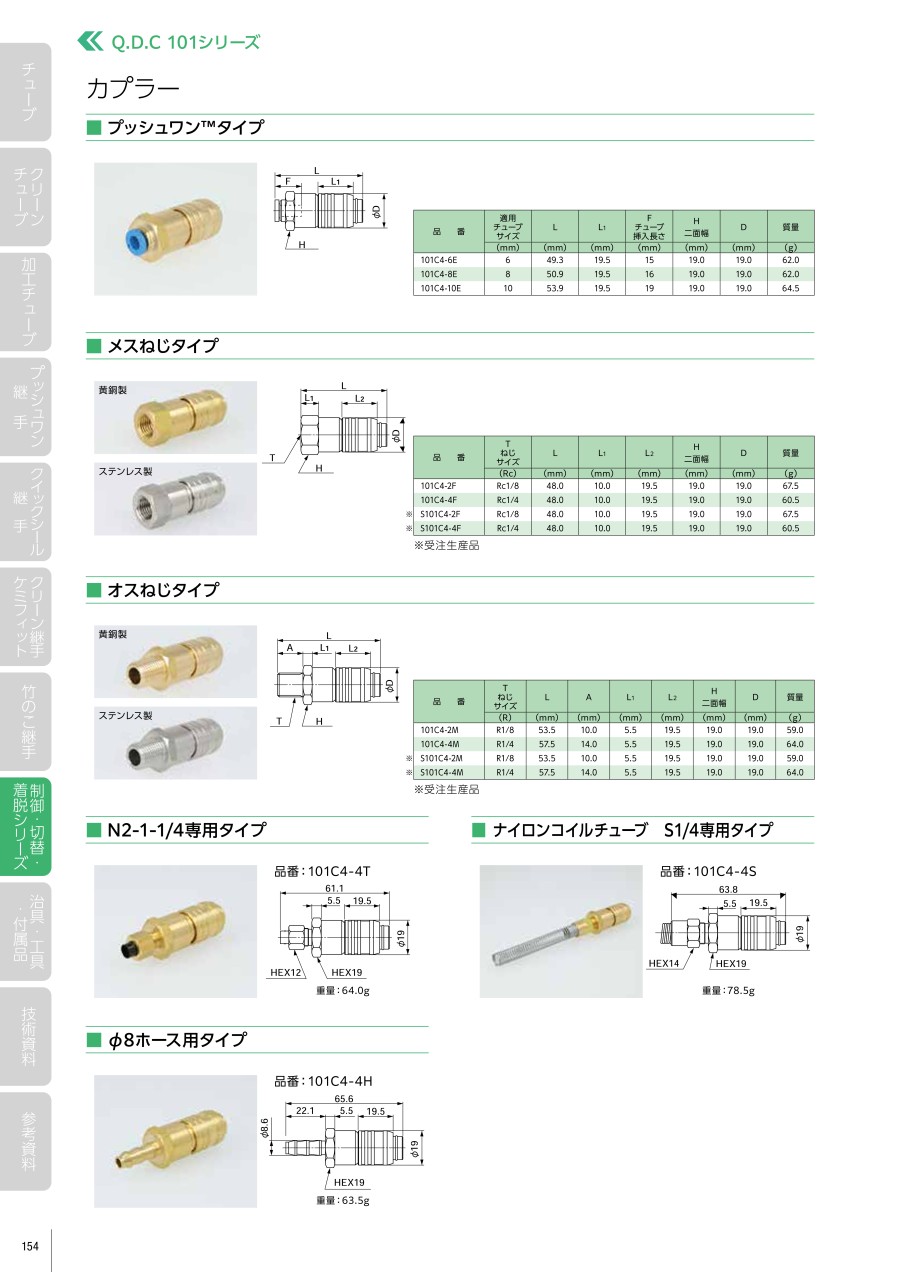

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="Q.D.C. 101シリーズ カプラー N2-1-1/4専用タイプ 101C4-4T 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000571086/221000571086_001_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">断面構造図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="Q.D.C. 101シリーズ カプラー N2-1-1/4専用タイプ 101C4-4T 製品仕様01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000571086/221000571086_002_20230801115854.jpg" /></div></div><div class="m-unit">&nbsp;</div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">使用流体・使用温度範囲</h4><ul class="m-list"><li>使用流体：空気</li><li>使用温度範囲：-20℃～+80℃</li></ul></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">圧力条件</h4><ul class="m-list"><li>最高使用圧力：1.0MPa</li><li>負圧性能：-99.975kPa</li></ul></div></div></div><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><h4 class="m-h4--wysiwyg">使用上の注意事項</h4><ul class="m-list"><li>チューブの使用条件と継手の使用条件が異なる場合、両方が満足する範囲内でご使用ください。</li><li>カプラーとニップルの組合せにおいては、他社製品との互換性はありません。</li><li>チューブの取り外し時や、カプラーとニップルの着脱時は、必ず無加圧状態にしてから行ってください。</li><li>カプラーをロータリージョイントやスィーベルジョイントの代替として回転して使用しないでください。</li><li>金属粉や砂塵の多い場所では使用しないでください。作業不良などの不具合により故障の原因となります。</li><li>残圧を抜かずに接続、分離すると破損、事故の恐れがあります。また、残圧を抜くときに先端をハンマーなどで叩くことは避けてください。</li><li>Oリングの摩耗や劣化による漏れが生じた場合は本体ごと新しいものと交換してください。</li></ul>
