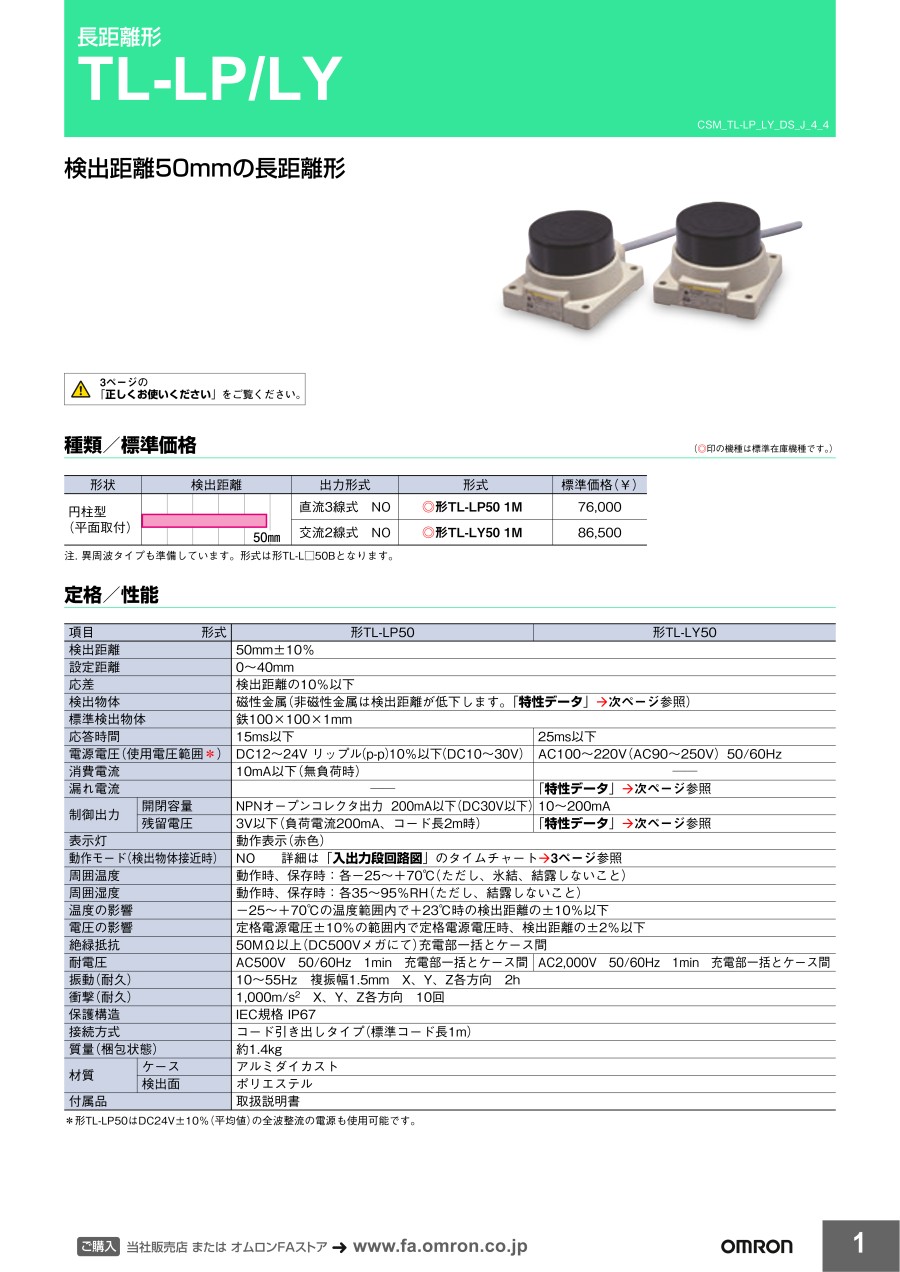

<h3 class="m-h3--wysiwyg">外形図</h3><div class="u-right">単位：mm<br />指定なき寸法公差：公差等級&nbsp;IT16</div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="長距離形近接センサ 【TL-LP／LY】 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398982/221000398982_001_20230801115854.gif" /></div><p>*1：ビニル・キャプタイヤコード</p><ul class="m-list"><li>TL-LP50：ビニル絶縁丸形コード&nbsp;&phi;9.4、3芯（導体断面積：0.75mm<sup>2</sup>、絶縁体径：&phi;2.8mm）標準1m</li><li>TL-LY50：ビニル絶縁丸形コード&nbsp;&phi;9、2芯（導体断面積：0.75mm<sup>2</sup>、絶縁体径：&phi;2.8mm）標準1m</li></ul>*2：PF1/2コード保護管をご使用の際は六角ナットを除去してください。<p>&nbsp;</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">種類</h4><table class="m-table" summary="長距離形近接センサ 【TL-LP／LY】 種類"><colgroup><col width="42.0%" /><col width="30.2%" /><col width="27.8%" /></colgroup><thead><tr><th>形状</th><th>出力形式</th><th>型番</th></tr></thead><tbody><tr><td rowspan="2" style="text-align: center;">円柱型（平面取付）</td><td>直流3線式&nbsp;NO</td><td>TL-LP50&nbsp;1M</td></tr><tr><td>交流2線式&nbsp;NO</td><td>TL-LY50&nbsp;1M</td></tr></tbody></table><h4 class="m-h4--wysiwyg">定格／性能</h4><table class="m-table" summary="長距離形近接センサ 【TL-LP／LY】 定格・性能"><thead><tr><th colspan="2" style="text-align: center;">型番</th><th>TL-LP50</th><th>TL-LY50</th></tr></thead><tbody><tr><th colspan="2" style="text-align: center;">検出距離</th><td colspan="2" style="text-align: center;">50mm&plusmn;10%</td></tr><tr><th colspan="2" style="text-align: center;">設定距離</th><td colspan="2" style="text-align: center;">0～40mm</td></tr><tr><th colspan="2" style="text-align: center;">応差</th><td colspan="2" style="text-align: center;">検出距離の10%以下</td></tr><tr><th colspan="2" style="text-align: center;">検出物体</th><td colspan="2" style="text-align: center;">磁性金属（非磁性金属は検出距離が低下します）</td></tr><tr><th colspan="2" style="text-align: center;">標準検出物体</th><td colspan="2" style="text-align: center;">鉄100&times;100&times;1mm</td></tr><tr><th colspan="2" style="text-align: center;">応答時間</th><td>15ms以下</td><td>25ms以下</td></tr><tr><th colspan="2" style="text-align: center;">電源電圧<br />（使用電圧範囲*）</th><td>DC12～24V&nbsp;リップル（p-p）10%以下（DC10～30V）</td><td>AC100～220V（AC90～250V）50／60Hz</td></tr><tr><th colspan="2" style="text-align: center;">消費電流</th><td>10mA以下（無負荷時）</td><td>-</td></tr><tr><th colspan="2" style="text-align: center;">漏れ電流</th><td>-</td><td>「特性データ」参照</td></tr><tr><th rowspan="2" style="text-align: center;">制御出力</th><th>開閉容量</th><td>NPNオープンコレクタ出力&nbsp;200mA以下（DC30V以下）</td><td>10～200mA</td></tr><tr><th>残留電圧</th><td>3V以下（負荷電流200mA、コード長2m時）</td><td>「特性データ」参照</td></tr><tr><th colspan="2" style="text-align: center;">表示灯</th><td colspan="2" style="text-align: center;">動作表示（赤色）</td></tr><tr><th colspan="2" style="text-align: center;">動作モード<br />（検出物体接近時）</th><td colspan="2" style="text-align: center;">NO</td></tr><tr><th colspan="2" style="text-align: center;">周囲温度</th><td colspan="2" style="text-align: center;">動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと）</td></tr><tr><th colspan="2" style="text-align: center;">周囲湿度</th><td colspan="2" style="text-align: center;">動作時、保存時：各35～95%RH（ただし、結露しないこと）</td></tr><tr><th colspan="2" style="text-align: center;">温度の影響</th><td colspan="2" style="text-align: center;">-25～+70℃の温度範囲内で+23℃時の検出距離の&plusmn;10%以下</td></tr><tr><th colspan="2" style="text-align: center;">電圧の影響</th><td colspan="2" style="text-align: center;">定格電源電圧&plusmn;10%の範囲内で定格電源電圧時、検出距離の&plusmn;2%以下</td></tr><tr><th colspan="2" style="text-align: center;">絶縁抵抗</th><td colspan="2" style="text-align: center;">50M&Omega;以上（DC500Vメガにて）充電部一括とケース間</td></tr><tr><th colspan="2" style="text-align: center;">耐電圧</th><td>AC500V&nbsp;50／60Hz&nbsp;1min&nbsp;充電部一括とケース間</td><td>AC2,000V&nbsp;50／60Hz&nbsp;1min&nbsp;充電部一括とケース間</td></tr><tr><th colspan="2" style="text-align: center;">振動（耐久）</th><td colspan="2" style="text-align: center;">10～55Hz&nbsp;複振幅1.5mm&nbsp;X、Y、Z各方向&nbsp;2h</td></tr><tr><th colspan="2" style="text-align: center;">衝撃（耐久）</th><td colspan="2" style="text-align: center;">1,000m/s<sup>2</sup>&nbsp;X、Y、Z各方向&nbsp;10回</td></tr><tr><th colspan="2" style="text-align: center;">保護構造</th><td colspan="2" style="text-align: center;">IEC規格&nbsp;IP67</td></tr><tr><th colspan="2" style="text-align: center;">接続方式</th><td colspan="2" style="text-align: center;">コード引き出しタイプ（標準コード長1m）</td></tr><tr><th colspan="2" style="text-align: center;">質量（梱包状態）</th><td colspan="2" style="text-align: center;">約1.4kg</td></tr><tr><th rowspan="2" style="text-align: center;">材質</th><th>ケース</th><td colspan="2" style="text-align: center;">アルミダイカスト</td></tr><tr><th>検出面</th><td colspan="2" style="text-align: center;">ポリエステル</td></tr><tr><th colspan="2" style="text-align: center;">付属品</th><td colspan="2" style="text-align: center;">取扱説明書</td></tr></tbody></table><p>*：TL-LP50はDC24V&plusmn;10%（平均値）の全波整流の電源も使用可能です。</p><h4 class="m-h4--wysiwyg">取りつけ穴加工寸法</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="長距離形近接センサ 【TL-LP／LY】 取りつけ穴加工寸法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398982/221000398982_002_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><h4 class="m-h4--wysiwyg">特性データ（参考値）</h4><p><span class="u-bold">【漏れ電流特性】</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="長距離形近接センサ 【TL-LP／LY】 漏れ電流特性" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398982/221000398982_003_20230801115854.gif" /></div></div><div class="m-unit">&nbsp;</div><p><span class="u-bold">【残留電圧特性】</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="長距離形近接センサ 【TL-LP／LY】 残留電圧特性" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000398982/221000398982_004_20230801115854.gif" /></div></div>
