<div id="figure_list_1" style="width: 900px;"><h3 class="ttlOutline">おねじ</h3><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000130357/221000130357_002_20230801115854.gif" style="max-width:900px;" /><p>&nbsp;</p><h3 class="ttlOutline">めねじ</h3><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000130357/221000130357_001_20230801115854.gif" style="max-width:900px;" /></div>

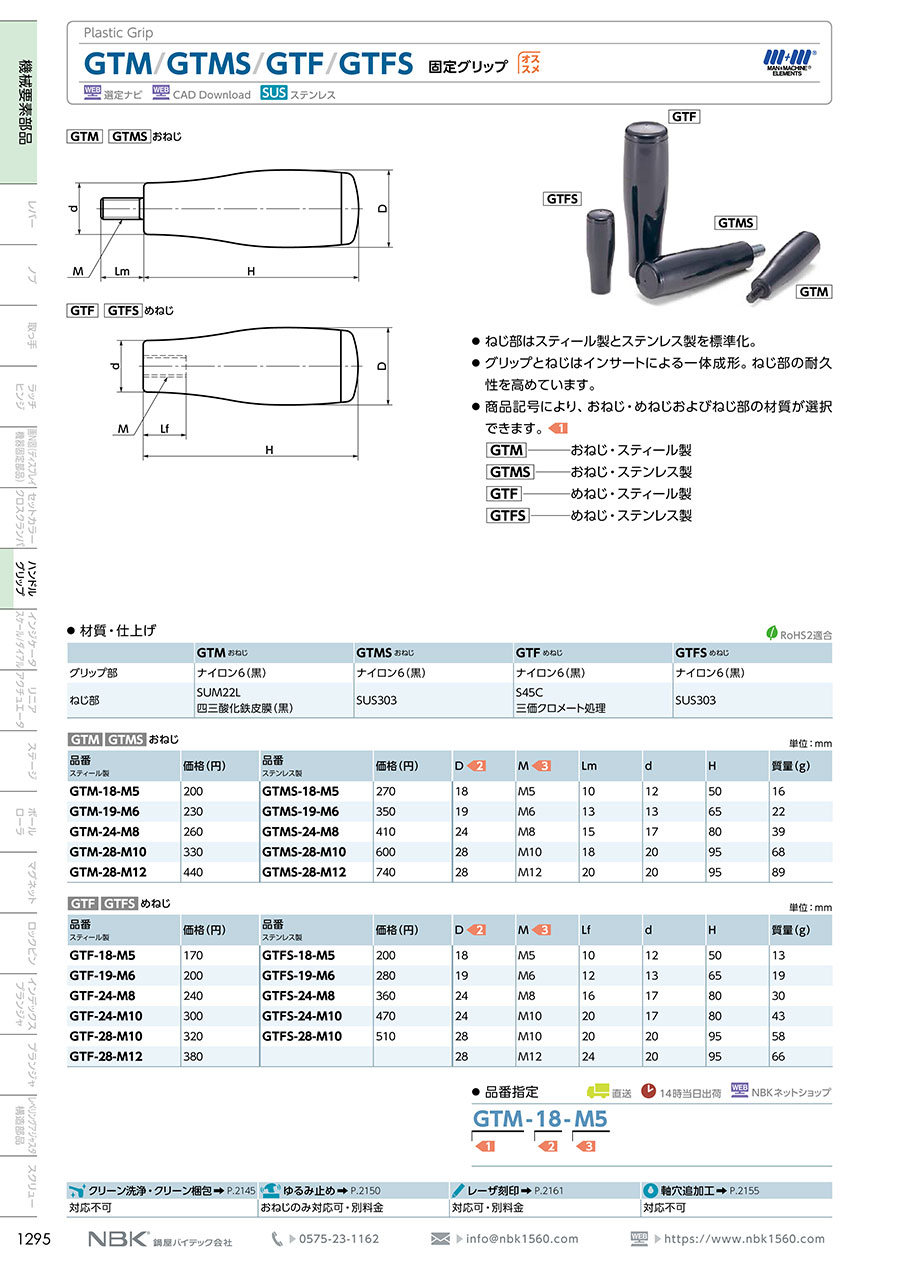

<h3 class="m-h3--wysiwyg">耐久性を高めている固定グリップ</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000130357/221000130357_003_20230801115854.jpg" alt="固定グリップの外観"></div><p>固定グリップの外観</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000130357/221000130357_004_20230801115854.jpg" alt="GTM GTMS おねじの寸法図"></div><p>GTM GTMS おねじの寸法図</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000130357/221000130357_005_20230801115854.jpg" alt="GTF GTFS めねじの寸法図"></div><p>GTF GTFS めねじの寸法図</p></div></div></div></div><p class="u-fs-M">商品記号により、おねじ・めねじおよびねじ部の材質が選択できる。<br>GTM : おねじ・スティール製<br>GTMS : おねじ・ステンレス製<br>GTF : めねじ・スティール製<br>GTFS : めねじ・ステンレス製</p><div class="m-unit"><table class="m-table"><colgroup><col style="width:20%;"><col style="width:20%;"><col style="width:20%;"><col style="width:20%;"><col style="width:20%;"></colgroup><thead><tr><th style="text-align: center;">&nbsp;</th><th style="text-align: center;">GTM おねじ</th><th style="text-align: center;">GTMS おねじ</th><th style="text-align: center;">GTF めねじ</th><th style="text-align: center;">GTFS めねじ</th></tr></thead><tbody><tr><td style="text-align: center;">グリップ部</td><td style="text-align: center;">ナイロン6（黒）</td><td style="text-align: center;">ナイロン6（黒）</td><td style="text-align: center;">ナイロン6（黒）</td><td style="text-align: center;">ナイロン6（黒）</td></tr><tr><td style="text-align: center;">ねじ部</td><td style="text-align: center;">SUM22L<br>四三酸化鉄皮膜（黒）</td><td style="text-align: center;">SUS303</td><td style="text-align: center;">S45C<br>三価クロメート処理</td><td style="text-align: center;">SUS303</td></tr></tbody></table></div><p class="u-fs-M">材質・仕上げ</p><div class="m-unit"><table class="m-table"><colgroup><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"></colgroup><thead><tr><th style="text-align: center;">品番<br>スティール製</th><th style="text-align: center;">品番<br>ステンレス製</th><th style="text-align: center;">D</th><th style="text-align: center;">M</th><th style="text-align: center;">Lm</th><th style="text-align: center;">d</th><th style="text-align: center;">H</th><th style="text-align: center;">質量（g）</th></tr></thead><tbody><tr><td style="text-align: center;">GTM-18-M5</td><td style="text-align: center;">GTMS-18-M5</td><td style="text-align: center;">18</td><td style="text-align: center;">M5</td><td style="text-align: center;">10</td><td style="text-align: center;">12</td><td style="text-align: center;">50</td><td style="text-align: center;">16</td></tr><tr><td style="text-align: center;">GTM-19-M6</td><td style="text-align: center;">GTMS-19-M6</td><td style="text-align: center;">19</td><td style="text-align: center;">M6</td><td style="text-align: center;">13</td><td style="text-align: center;">13</td><td style="text-align: center;">65</td><td style="text-align: center;">22</td></tr><tr><td style="text-align: center;">GTM-24-M8</td><td style="text-align: center;">GTMS-24-M8</td><td style="text-align: center;">24</td><td style="text-align: center;">M8</td><td style="text-align: center;">15</td><td style="text-align: center;">17</td><td style="text-align: center;">80</td><td style="text-align: center;">39</td></tr><tr><td style="text-align: center;">GTM-28-M10</td><td style="text-align: center;">GTMS-28-M10</td><td style="text-align: center;">28</td><td style="text-align: center;">M10</td><td style="text-align: center;">18</td><td style="text-align: center;">20</td><td style="text-align: center;">95</td><td style="text-align: center;">68</td></tr><tr><td style="text-align: center;">GTM-28-M12</td><td style="text-align: center;">GTMS-28-M12</td><td style="text-align: center;">28</td><td style="text-align: center;">M12</td><td style="text-align: center;">20</td><td style="text-align: center;">20</td><td style="text-align: center;">95</td><td style="text-align: center;">89</td></tr></tbody></table></div><p class="u-fs-M">GTM GTMS おねじ<br>単位 : mm</p><div class="m-unit"><table class="m-table"><colgroup><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"><col style="width:12.5%;"></colgroup><thead><tr><th style="text-align: center;">品番<br>スティール製</th><th style="text-align: center;">品番<br>スティール製</th><th style="text-align: center;">D</th><th style="text-align: center;">M</th><th style="text-align: center;">Lf</th><th style="text-align: center;">d</th><th style="text-align: center;">H</th><th style="text-align: center;">質量(g)</th></tr></thead><tbody><tr><td style="text-align: center;">GTF-18-M5</td><td style="text-align: center;">GTFS-18-M5</td><td style="text-align: center;">18</td><td style="text-align: center;">M5</td><td style="text-align: center;">10</td><td style="text-align: center;">12</td><td style="text-align: center;">50</td><td style="text-align: center;">13</td></tr><tr><td style="text-align: center;">GTF-19-M6</td><td style="text-align: center;">GTFS-19-M6</td><td style="text-align: center;">19</td><td style="text-align: center;">M6</td><td style="text-align: center;">12</td><td style="text-align: center;">13</td><td style="text-align: center;">65</td><td style="text-align: center;">19</td></tr><tr><td style="text-align: center;">GTF-24-M8</td><td style="text-align: center;">GTFS-24-M8</td><td style="text-align: center;">24</td><td style="text-align: center;">M8</td><td style="text-align: center;">16</td><td style="text-align: center;">17</td><td style="text-align: center;">80</td><td style="text-align: center;">30</td></tr><tr><td style="text-align: center;">GTF-24-M10</td><td style="text-align: center;">GTFS-24-M10</td><td style="text-align: center;">24</td><td style="text-align: center;">M10</td><td style="text-align: center;">20</td><td style="text-align: center;">17</td><td style="text-align: center;">80</td><td style="text-align: center;">43</td></tr><tr><td style="text-align: center;">GTF-28-M10</td><td style="text-align: center;">GTFS-28-M10</td><td style="text-align: center;">28</td><td style="text-align: center;">M10</td><td style="text-align: center;">20</td><td style="text-align: center;">20</td><td style="text-align: center;">95</td><td style="text-align: center;">58</td></tr><tr><td style="text-align: center;">GTF-28-M12</td><td style="text-align: center;">&nbsp;</td><td style="text-align: center;">28</td><td style="text-align: center;">M12</td><td style="text-align: center;">24</td><td style="text-align: center;">20</td><td style="text-align: center;">95</td><td style="text-align: center;">66</td></tr></tbody></table></div><p class="u-fs-M">GTF GTFS  めねじ<br>単位 : mm</p>
