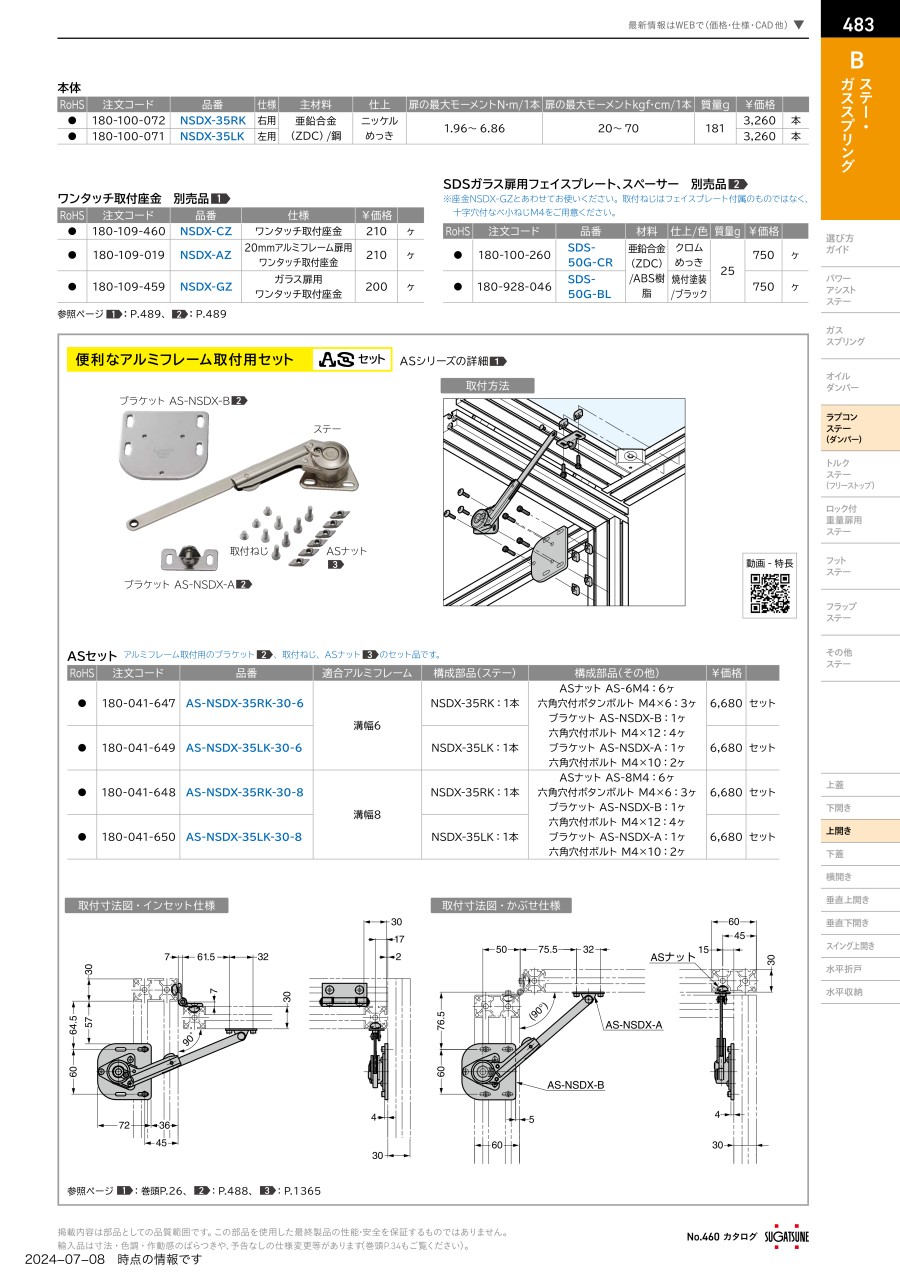

<h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="LAMP ソフトダウンステー NSDX-35（R／L）K 製品仕様" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000123405/221000123405_001_20230801115854.jpg" /></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="LAMP ソフトダウンステー NSDX-35（R／L）K 製品仕様2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000123405/221000123405_002_20230801115854.jpg" /></div></div><ul class="m-list"><li>1本使いの場合</li></ul><p class="u-fs-M">扉モーメント=1.96～6.86N・m（20～70kgf・cm）</p><ul class="m-list"><li>2本使いの場合は上記モーメントと2倍まで対応。</li></ul><p class="u-fs-M">扉の最大モーメント=扉質量（kg）&times;9.80665&times;回転中心から重心位置までの距離（m）</p></div></div></div><table class="m-table"><colgroup><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">吊元丁番の種類（別売）</th><th style="text-align: center;">A</th><th style="text-align: center;">B</th><th style="text-align: center;">C</th><th style="text-align: center;">D</th><th style="text-align: center;">E</th></tr></thead><tbody><tr><td rowspan="2" style="text-align: center;">80゜開き</td><td style="text-align: center;">スライド丁番</td><td style="text-align: center;">106</td><td style="text-align: center;">105-S</td><td style="text-align: center;">121-S</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">一軸丁番</td><td style="text-align: center;">100</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">99</td><td style="text-align: center;">115</td></tr><tr><td rowspan="2" style="text-align: center;">90゜開き</td><td style="text-align: center;">スライド丁番</td><td style="text-align: center;">98</td><td style="text-align: center;">97-S</td><td style="text-align: center;">113-S</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">一軸丁番</td><td style="text-align: center;">91.5</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">90.5</td><td style="text-align: center;">106.5</td></tr><tr><td rowspan="2" style="text-align: center;">100゜開き</td><td style="text-align: center;">スライド丁番</td><td style="text-align: center;">92.5</td><td style="text-align: center;">91.5-S</td><td style="text-align: center;">107.5-S</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">一軸丁番</td><td style="text-align: center;">85</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">84</td><td style="text-align: center;">100</td></tr></tbody></table><ul class="m-notesList"><li>※ S寸法は扉吊元のかぶせ量。</li><li>※ 一軸丁番の場合はヒンジセンター、スライド丁番の場合は扉端面が各寸法の基準点。</li></ul><div class="m-unit"><table class="m-table"><colgroup><col style="width:10%;" /><col style="width:10%;" /><col style="width:15%;" /><col style="width:12%;" /><col style="width:13%;" /><col style="width:15%;" /><col style="width:15%;" /><col style="width:10%;" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">左／右</th><th style="text-align: center;">材料</th><th style="text-align: center;">仕上</th><th style="text-align: center;">トルク</th><th style="text-align: center;">扉閉時キャッチ機能</th><th style="text-align: center;">扉開時保持機能</th><th style="text-align: center;">質量</th></tr></thead><tbody><tr><td style="text-align: center;">NSDX-35RK</td><td style="text-align: center;">右用</td><td style="text-align: center;">亜鉛合金（ZDC）、鋼</td><td style="text-align: center;">ニッケルめっき</td><td rowspan="2" style="text-align: center;">1.96～6.86N・m<br />（20～70kgf・cm）</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td style="text-align: center;">181g</td></tr><tr><td style="text-align: center;">NSDX-35LK</td><td style="text-align: center;">左用</td><td style="text-align: center;">亜鉛合金（ZDC）、鋼</td><td style="text-align: center;">ニッケルめっき</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td style="text-align: center;">181g</td></tr></tbody></table></div><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="LAMP ソフトダウンステー NSDX-35（R／L）K 製品仕様3" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000123405/221000123405_005_20230801115854.jpg" /></div><p>開き方</p></div></div><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /></colgroup><thead><tr><th style="text-align: center;">仕様</th><th style="text-align: center;">左右兼用</th><th style="text-align: center;">扉の最大モーメント</th></tr></thead><tbody><tr><td style="text-align: center;">キャッチ付</td><td style="text-align: center;">&mdash;</td><td style="text-align: center;">1.96～6.86N・m/1本<br />（20～70kgf・cm/1本）</td></tr></tbody></table></div></div></div></div><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="LAMP ソフトダウンステー NSDX-35（R／L）K 使用例1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000123405/221000123405_003_20230801115854.jpg" /></div><p>取付例（上開き90&deg;右付の例。左付は対称取付となる。）</p></div><ul class="m-notesList"><li>※ 扉の閉じ方向にソフトダウン。本図は一番丁番（平丁番）、もしくはスライド丁番使用時の取付例。</li></ul></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="LAMP ソフトダウンステー NSDX-35（R／L）K 使用例2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000123405/221000123405_004_20230801115854.jpg" /></div><p>座金（付属）の取り付け位置</p></div></div></div></div><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><p><span class="u-bold">注意</span></p><ul class="m-list"><li>取扱い上の注意を必ず確認。</li><li>左右の勝手違いあり。</li><li>製品の個体差や使用状況によって扉の閉じ速度はばらつく場合がある。</li><li>扉を開く際は、開き角度以上に押し上げない。また、閉じる際は扉を手で持って無理に押し下げない。</li></ul>
