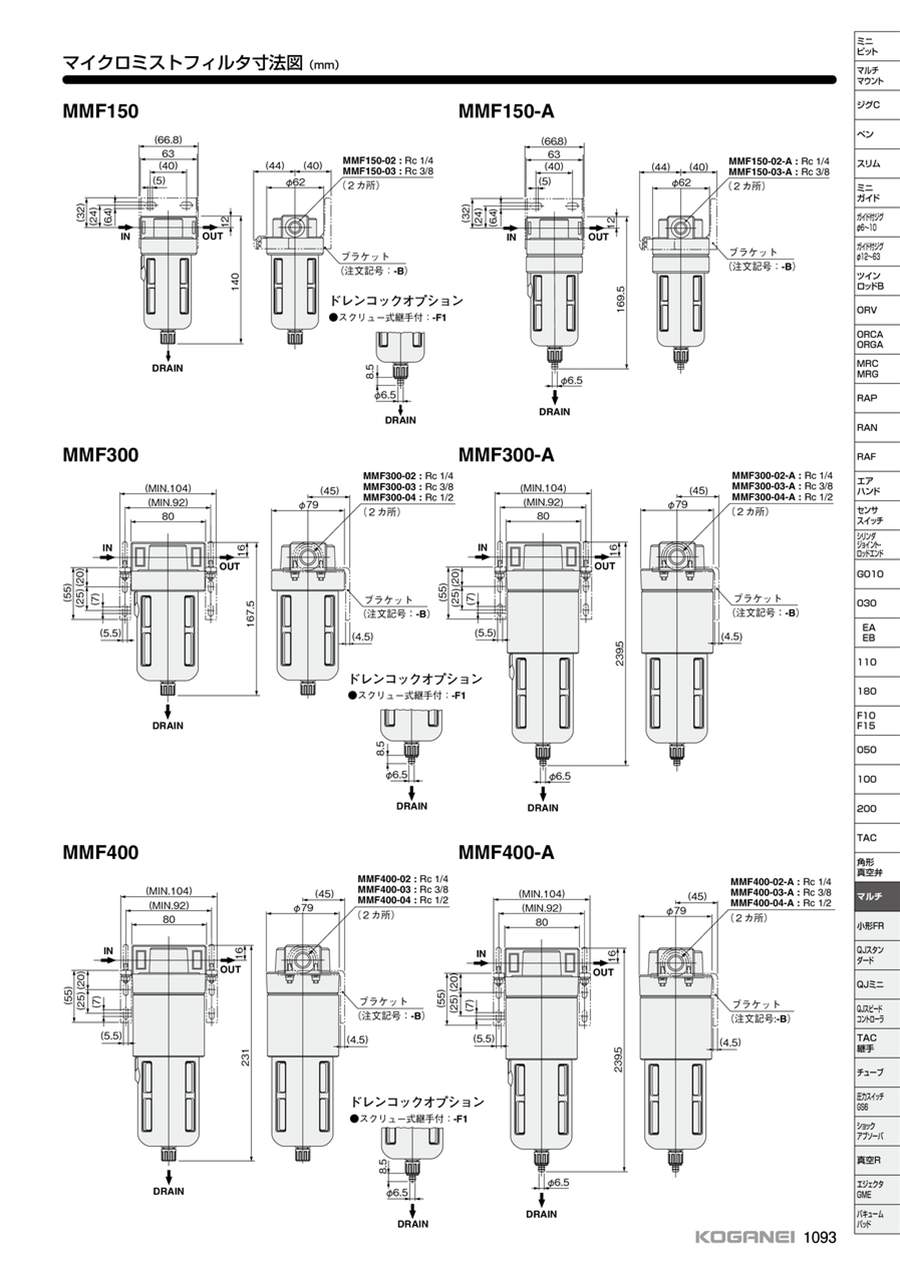

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF150の寸法図 単位 : mm" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_002_20230801115853.jpg" /></div><p>MMF150の寸法図</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF300の寸法図 単位 : mm" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_003_20230801115853.jpg" /></div><p>MMF300の寸法図</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF400の寸法図 単位 : mm" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_004_20230801115853.jpg" /></div><p>MMF400の寸法図</p></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="内部構造" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_001_20230801115853.jpg" /></div><p>内部構造</p></div><table class="m-table"><colgroup><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /></colgroup><thead><tr><th colspan="2" rowspan="2" style="text-align: center;">項目</th><th colspan="3" style="text-align: center;">形式</th></tr><tr><th style="text-align: center;">MMF150<sup>注1</sup></th><th style="text-align: center;">MMF300<sup>注1</sup></th><th style="text-align: center;">MMF400<sup>注1</sup></th></tr></thead><tbody><tr><th colspan="2" style="text-align: center;">使用流体</th><td colspan="3" style="text-align: center;">空気</td></tr><tr><th colspan="2" style="text-align: center;">配管接続口径　Rc</th><td style="text-align: center;">1/4、3/8</td><td style="text-align: center;">1/4、3/8、1/2</td><td style="text-align: center;">1/4、3/8、1/2</td></tr><tr><th colspan="2" style="text-align: center;">捕集粒径　&mu;m</th><td colspan="3" style="text-align: center;">0.01</td></tr><tr><th colspan="2" style="text-align: center;">捕集効率　%</th><td colspan="3" style="text-align: center;">99.9999</td></tr><tr><th colspan="2" style="text-align: center;">処理空気量<sup>注2</sup>　L/min（ANR）</th><td style="text-align: center;">150</td><td style="text-align: center;">300</td><td style="text-align: center;">750</td></tr><tr><th colspan="2" style="text-align: center;">最高使用圧力　MPa</th><td colspan="3" style="text-align: center;">0.93</td></tr><tr><th colspan="2" style="text-align: center;">保証耐圧力　MPa</th><td colspan="3" style="text-align: center;">1.47</td></tr><tr><th colspan="2" style="text-align: center;">使用温度範囲（雰囲気および使用流体）　℃</th><td colspan="3" style="text-align: center;">+5～+60</td></tr><tr><th colspan="2" style="text-align: center;">ドレン貯容量　cc</th><td style="text-align: center;">35</td><td style="text-align: center;">65</td><td style="text-align: center;">90</td></tr><tr><th rowspan="2" style="text-align: center;">質量　㎏</th><th style="text-align: center;">標準</th><td style="text-align: center;">0.41</td><td style="text-align: center;">0.45</td><td style="text-align: center;">0.78</td></tr><tr><th style="text-align: center;">オートドレン式</th><td style="text-align: center;">0.51</td><td style="text-align: center;">0.79</td><td style="text-align: center;">0.81</td></tr><tr><th rowspan="3" style="text-align: center;">材質</th><th style="text-align: center;">本体</th><td style="text-align: center;">亜鉛ダイカスト</td><td colspan="2" style="text-align: center;">アルミダイカスト</td></tr><tr><th style="text-align: center;">ボウル</th><td colspan="3" style="text-align: center;">ポリカーボネート</td></tr><tr><th style="text-align: center;">エレメント形式</th><td style="text-align: center;">E-15MM</td><td style="text-align: center;">E-30MM</td><td style="text-align: center;">E-40MM</td></tr><tr><th colspan="2" style="text-align: center;">標準装備品</th><td colspan="3" style="text-align: center;">スクリュー式ドレンコット、ボウルガード</td></tr></tbody></table><p class="u-fs-M">注1：MMF150のボディサイズは300シリーズ、MMF300、400は600シリーズとなります。<br />注2：空気圧力0.7MPa時の値です。</p><h3 class="m-h3--wysiwyg">性能・試験情報</h3><h4 class="m-h4--wysiwyg">流量特性</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF150の流量特性" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_005_20230801115853.jpg" /></div><p>MMF150</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF300の流量特性" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_006_20230801115853.jpg" /></div><p>MMF300</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="MMF400の流量特性" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000080339/221000080339_007_20230801115853.jpg" /></div><p>MMF400</p></div></div></div></div>
