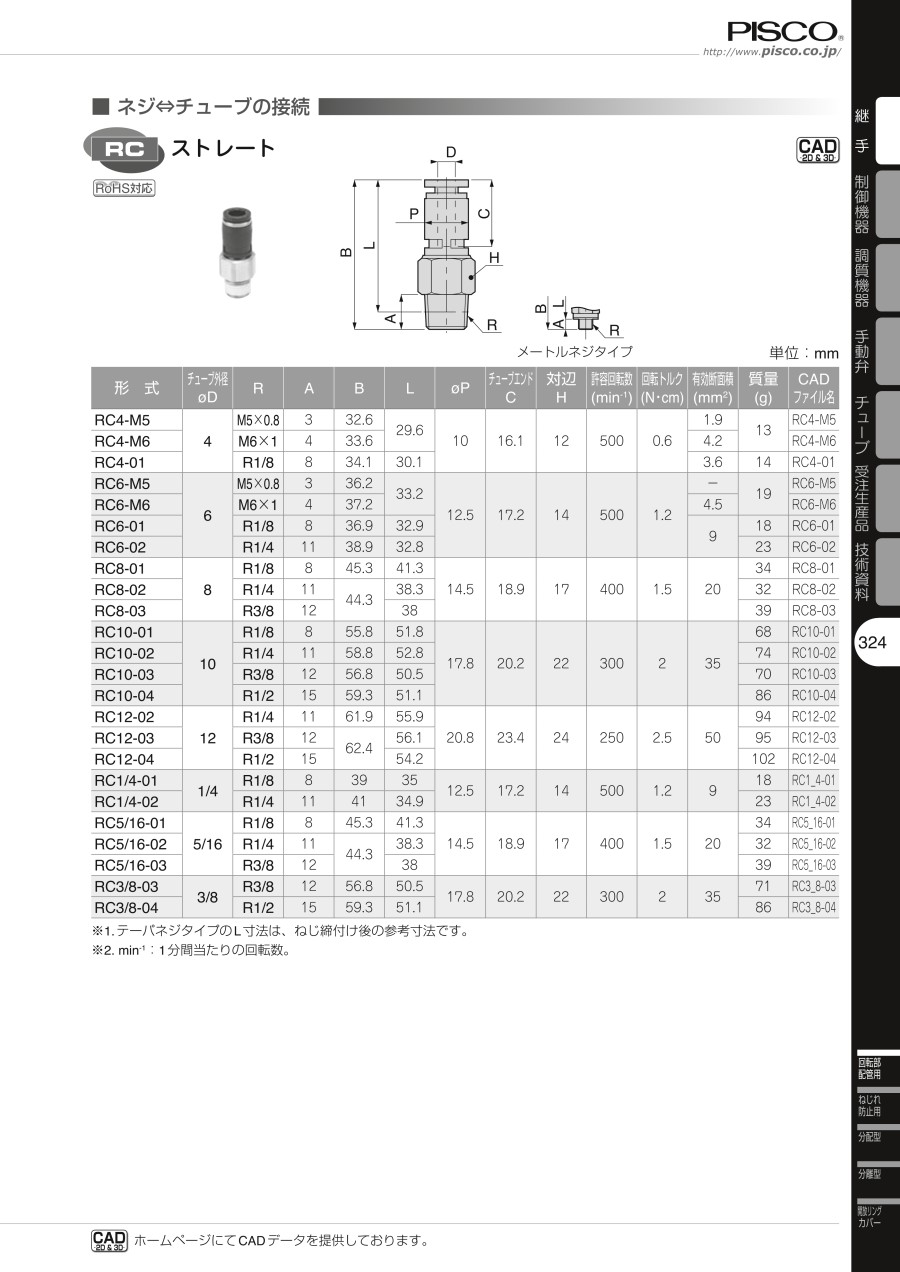

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ロータリジョイント ストレートの寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067198/221000067198_002_20230801115853.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:66.666666666667%;" /></colgroup><tbody><tr><th style="text-align: left;">使用流体</th><td style="text-align: center;">空気</td></tr><tr><th style="text-align: left;">最高使用圧力</th><td style="text-align: center;">1.0MPa</td></tr><tr><th style="text-align: left;">使用真空圧力</th><td style="text-align: center;">-100kPa</td></tr><tr><th style="text-align: left;">使用温度範囲</th><td style="text-align: center;">0～+60℃（凍結なきこと）</td></tr></tbody></table><h4 class="m-h4--wysiwyg">外観</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ロータリジョイント ストレートの外観" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067198/221000067198_001_20230801115853.jpg" /></div></div><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="回転部配管 ロータリジョイント ストレート 規格表"><colgroup><col width="10.5%" /><col width="8.3%" /><col width="8.6%" /><col width="6.6%" /><col width="6.6%" /><col width="6.6%" /><col width="6.6%" /><col width="7.7%" /><col width="7.7%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="5.0%" /></colgroup><thead><tr><th style="text-align: center;">形式</th><th style="text-align: center;">チューブ<br />外径<br />&phi;D</th><th style="text-align: center;">R</th><th style="text-align: center;">A</th><th style="text-align: center;">B</th><th style="text-align: center;">L</th><th style="text-align: center;">&phi;P</th><th style="text-align: center;">チューブ<br />エンド<br />C</th><th style="text-align: center;">対辺<br />H</th><th style="text-align: center;">許容<br />回転数<br />（min<sup>-1</sup>）</th><th style="text-align: center;">回転<br />トルク<br />（N・cm）</th><th style="text-align: center;">有効<br />断面積<br />（mm<sup>2</sup>）</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: left;">RC4-M5</td><td rowspan="3" style="text-align: center;">4</td><td style="text-align: center;">M5&times;0.8</td><td style="text-align: center;">3</td><td style="text-align: center;">32.6</td><td rowspan="2" style="text-align: center;">29.6</td><td rowspan="3" style="text-align: center;">10</td><td rowspan="3" style="text-align: center;">16.1</td><td rowspan="3" style="text-align: center;">12</td><td rowspan="3" style="text-align: center;">500</td><td rowspan="3" style="text-align: center;">0.6</td><td style="text-align: center;">1.9</td><td rowspan="2" style="text-align: center;">13</td></tr><tr><td style="text-align: left;">RC4-M6</td><td style="text-align: center;">M6&times;1</td><td style="text-align: center;">4</td><td style="text-align: center;">33.6</td><td style="text-align: center;">4.2</td></tr><tr><td style="text-align: left;">RC4-01</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">34.1</td><td style="text-align: center;">30.1</td><td style="text-align: center;">3.6</td><td style="text-align: center;">14</td></tr><tr><td style="text-align: left;">RC6-M5</td><td rowspan="4" style="text-align: center;">6</td><td style="text-align: center;">M5&times;0.8</td><td style="text-align: center;">3</td><td style="text-align: center;">36.2</td><td rowspan="2" style="text-align: center;">33.2</td><td rowspan="4" style="text-align: center;">12.5</td><td rowspan="4" style="text-align: center;">17.2</td><td rowspan="4" style="text-align: center;">14</td><td rowspan="4" style="text-align: center;">500</td><td rowspan="4" style="text-align: center;">1.2</td><td style="text-align: center;">-</td><td rowspan="2" style="text-align: center;">19</td></tr><tr><td style="text-align: left;">RC6-M6</td><td style="text-align: center;">M6&times;1</td><td style="text-align: center;">4</td><td style="text-align: center;">37.2</td><td style="text-align: center;">4.5</td></tr><tr><td style="text-align: left;">RC6-01</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">36.9</td><td style="text-align: center;">32.9</td><td rowspan="2" style="text-align: center;">9</td><td style="text-align: center;">18</td></tr><tr><td style="text-align: left;">RC6-02</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td style="text-align: center;">38.9</td><td style="text-align: center;">32.8</td><td style="text-align: center;">23</td></tr><tr><td style="text-align: left;">RC8-01</td><td rowspan="3" style="text-align: center;">8</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">45.3</td><td style="text-align: center;">41.3</td><td rowspan="3" style="text-align: center;">14.5</td><td rowspan="3" style="text-align: center;">18.9</td><td rowspan="3" style="text-align: center;">17</td><td rowspan="3" style="text-align: center;">400</td><td rowspan="3" style="text-align: center;">1.5</td><td rowspan="3" style="text-align: center;">20</td><td style="text-align: center;">34</td></tr><tr><td style="text-align: left;">RC8-02</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td style="text-align: center;">44.3</td><td style="text-align: center;">38.3</td><td style="text-align: center;">32</td></tr><tr><td style="text-align: left;">RC8-03</td><td style="text-align: center;">R3/8</td><td style="text-align: center;">12</td><td style="text-align: center;">44.3</td><td style="text-align: center;">38</td><td style="text-align: center;">39</td></tr><tr><td style="text-align: left;">RC10-01</td><td rowspan="4" style="text-align: center;">10</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">55.8</td><td style="text-align: center;">51.8</td><td rowspan="4" style="text-align: center;">17.8</td><td rowspan="4" style="text-align: center;">20.2</td><td rowspan="4" style="text-align: center;">22</td><td rowspan="4" style="text-align: center;">300</td><td rowspan="4" style="text-align: center;">2</td><td rowspan="4" style="text-align: center;">35</td><td style="text-align: center;">68</td></tr><tr><td style="text-align: left;">RC10-02</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td style="text-align: center;">58.8</td><td style="text-align: center;">52.8</td><td style="text-align: center;">74</td></tr><tr><td style="text-align: left;">RC10-03</td><td style="text-align: center;">R3/8</td><td style="text-align: center;">12</td><td style="text-align: center;">56.8</td><td style="text-align: center;">50.5</td><td style="text-align: center;">70</td></tr><tr><td style="text-align: left;">RC10-04</td><td style="text-align: center;">R1/2</td><td style="text-align: center;">15</td><td style="text-align: center;">59.3</td><td style="text-align: center;">51.1</td><td style="text-align: center;">86</td></tr><tr><td style="text-align: left;">RC12-02</td><td rowspan="3" style="text-align: center;">12</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td style="text-align: center;">61.9</td><td style="text-align: center;">55.9</td><td rowspan="3" style="text-align: center;">20.8</td><td rowspan="3" style="text-align: center;">23.4</td><td rowspan="3" style="text-align: center;">24</td><td rowspan="3" style="text-align: center;">250</td><td rowspan="3" style="text-align: center;">2.5</td><td rowspan="3" style="text-align: center;">50</td><td style="text-align: center;">94</td></tr><tr><td style="text-align: left;">RC12-03</td><td style="text-align: center;">R3/8</td><td style="text-align: center;">12</td><td rowspan="2" style="text-align: center;">62.4</td><td style="text-align: center;">56.1</td><td style="text-align: center;">95</td></tr><tr><td style="text-align: left;">RC12-04</td><td style="text-align: center;">R1/2</td><td style="text-align: center;">15</td><td style="text-align: center;">54.2</td><td style="text-align: center;">102</td></tr><tr><td style="text-align: left;">RC1/4-01</td><td rowspan="2" style="text-align: center;">1/4</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">39</td><td style="text-align: center;">35</td><td rowspan="2" style="text-align: center;">12.5</td><td rowspan="2" style="text-align: center;">17.2</td><td rowspan="2" style="text-align: center;">14</td><td rowspan="2" style="text-align: center;">500</td><td rowspan="2" style="text-align: center;">1.2</td><td rowspan="2" style="text-align: center;">9</td><td style="text-align: center;">18</td></tr><tr><td style="text-align: left;">RC1/4-02</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td style="text-align: center;">41</td><td style="text-align: center;">34.9</td><td style="text-align: center;">23</td></tr><tr><td style="text-align: left;">RC5/16-01</td><td rowspan="3" style="text-align: center;">5/16</td><td style="text-align: center;">R1/8</td><td style="text-align: center;">8</td><td style="text-align: center;">45.3</td><td style="text-align: center;">41.3</td><td rowspan="3" style="text-align: center;">14.5</td><td rowspan="3" style="text-align: center;">18.9</td><td rowspan="3" style="text-align: center;">17</td><td rowspan="3" style="text-align: center;">400</td><td rowspan="3" style="text-align: center;">1.5</td><td rowspan="3" style="text-align: center;">20</td><td style="text-align: center;">34</td></tr><tr><td style="text-align: left;">RC5/16-02</td><td style="text-align: center;">R1/4</td><td style="text-align: center;">11</td><td rowspan="2" style="text-align: center;">44.3</td><td style="text-align: center;">38.3</td><td style="text-align: center;">32</td></tr><tr><td style="text-align: left;">RC5/16-03</td><td style="text-align: center;">R3/8</td><td style="text-align: center;">12</td><td style="text-align: center;">38</td><td style="text-align: center;">39</td></tr><tr><td style="text-align: left;">RC3/8-03</td><td rowspan="2" style="text-align: center;">3/8</td><td style="text-align: center;">R3/8</td><td style="text-align: center;">12</td><td style="text-align: center;">56.8</td><td style="text-align: center;">50.5</td><td rowspan="2" style="text-align: center;">17.8</td><td rowspan="2" style="text-align: center;">20.2</td><td rowspan="2" style="text-align: center;">22</td><td rowspan="2" style="text-align: center;">300</td><td rowspan="2" style="text-align: center;">2</td><td rowspan="2" style="text-align: center;">35</td><td style="text-align: center;">71</td></tr><tr><td style="text-align: left;">RC3/8-04</td><td style="text-align: center;">R1/2</td><td style="text-align: center;">15</td><td style="text-align: center;">59.3</td><td style="text-align: center;">51.1</td><td style="text-align: center;">86</td></tr></tbody></table><ul class="m-notesList"><li>※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。</li><li>※2.&nbsp;min<sup>-1</sup>：1分間当たりの回転数。</li></ul><h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">接続部着脱方法</h4><p><span class="u-bold">1.&nbsp;チューブの着脱方法</span></p><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="回転部配管 ロータリジョイント ストレート チューブの着脱方法1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067198/221000067198_003_20230801115853.gif" /></div><div class="m-media__main"><p>（1）チューブの装着</p><p>ロータリジョイント（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。<br />装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。</p></div></div><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="回転部配管 ロータリジョイント ストレート チューブの着脱方法2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067198/221000067198_004_20230801115853.gif" /></div><div class="m-media__main"><p>（2）チューブの取外し</p><p>チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。<br />取外しの際は、必ずエアを止めてから行ってください。</p></div></div><p><span class="u-bold">2.ネジの締付方法</span></p><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="回転部配管 ロータリジョイント ストレート ネジの締付方法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067198/221000067198_005_20230801115853.gif" /></div><div class="m-media__main"><p>（1）ネジの締付け</p><p>ネジの締付けは、外径六角部をスパナで締付けます。<br />締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。<br />※. 過大なトルクで締め付けますと、金属六角部が変形し、構造的に回転不良、流体漏れを引き起こす可能性がありますのでご注意ください。</p></div></div>
