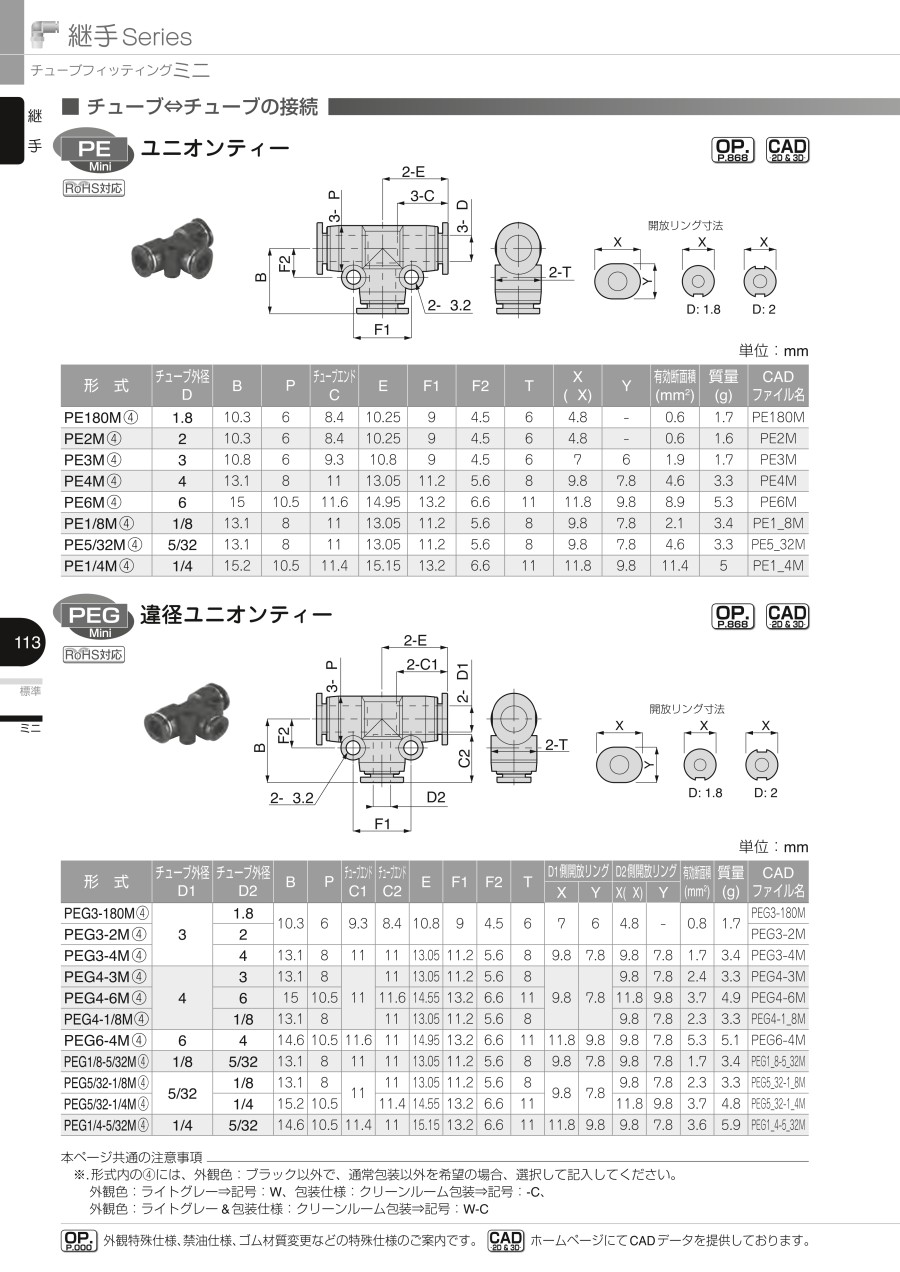

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols"><div class="m-cols__wrap"><div class="cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ミニタイプPEの寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_002_20230801115853.jpg" /></div></div></div><div class="cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ミニタイプPEの寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_003_20230801115853.jpg" /></div><div style="text-align: left;">開放リング寸法</div></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">外観</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ミニタイプPEの外観" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_001_20230801115853.jpg" /></div></div><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width:39.473684210526%;" /><col style="width:60.526315789474%;" /></colgroup><tbody><tr><th style="text-align: center;">使用流体</th><td style="text-align: center;">空気</td></tr><tr><th style="text-align: center;">最高使用圧力</th><td style="text-align: center;">1.0MPa</td></tr><tr><th style="text-align: center;">使用真空圧力</th><td style="text-align: center;">-100kPa</td></tr><tr><th style="text-align: center;">使用温度範囲</th><td style="text-align: center;">0～60℃(凍結なきこと)</td></tr></tbody></table><h4 class="m-h4--wysiwyg">適用サイズ</h4><span class="u-bold">チューブサイズ</span><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:66.666666666667%;" /></colgroup><tbody><tr><th style="text-align: center;">ミリサイズ(mm)</th><td style="text-align: center;">&phi;1.8,&phi;2,&phi;3,&phi;4,&phi;6</td></tr><tr><th style="text-align: center;">インチサイズ</th><td style="text-align: center;">&phi;1/8,&phi;5/32,&phi;1/4</td></tr></tbody></table><span class="u-bold">ネジサイズ</span><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:66.666666666667%;" /></colgroup><tbody><tr><th style="text-align: center;">メートルオネジ</th><td style="text-align: center;">M3&times;0.5,M5&times;0.8,M6&times;1</td></tr><tr><th style="text-align: center;">管用テーパオネジ</th><td style="text-align: center;">R1/8,R1/4,R3/8</td></tr><tr><th style="text-align: center;">メートルメネジ</th><td style="text-align: center;">M3&times;0.5,M5&times;0.8</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="一般配管用 チューブフィッティングミニタイプ ユニオンティー 規格表"><colgroup><col width="9.7%" /><col width="8.9%" /><col width="7.2%" /><col width="7.2%" /><col width="8.9%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /><col width="7.2%" /></colgroup><thead><tr><th style="text-align: center;">形&nbsp;&nbsp;式</th><th style="text-align: center;">チューブ<br />外径<br />&phi;D</th><th style="text-align: center;">B</th><th style="text-align: center;">&phi;P</th><th style="text-align: center;">チューブ<br />エンド<br />C</th><th style="text-align: center;">E</th><th style="text-align: center;">F1</th><th style="text-align: center;">F2</th><th style="text-align: center;">T</th><th style="text-align: center;">X&nbsp;<br />（&phi;X）</th><th style="text-align: center;">Y</th><th style="text-align: center;">有効断面積<br />（mm<sup>2</sup>）</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: center;">PE180M&nbsp;（4）</td><td style="text-align: center;">1.8</td><td style="text-align: center;">10.3</td><td style="text-align: center;">6</td><td style="text-align: center;">8.4</td><td style="text-align: center;">10.25</td><td style="text-align: center;">9</td><td style="text-align: center;">4.5</td><td style="text-align: center;">6</td><td style="text-align: center;">4.8</td><td style="text-align: center;">-</td><td style="text-align: center;">0.6</td><td style="text-align: center;">1.7</td></tr><tr><td style="text-align: center;">PE2M&nbsp;（4）</td><td style="text-align: center;">2</td><td style="text-align: center;">10.3</td><td style="text-align: center;">6</td><td style="text-align: center;">8.4</td><td style="text-align: center;">10.25</td><td style="text-align: center;">9</td><td style="text-align: center;">4.5</td><td style="text-align: center;">6</td><td style="text-align: center;">4.8</td><td style="text-align: center;">-</td><td style="text-align: center;">0.6</td><td style="text-align: center;">1.6</td></tr><tr><td style="text-align: center;">PE3M&nbsp;（4）</td><td style="text-align: center;">3</td><td style="text-align: center;">10.8</td><td style="text-align: center;">6</td><td style="text-align: center;">9.3</td><td style="text-align: center;">10.8</td><td style="text-align: center;">9</td><td style="text-align: center;">4.5</td><td style="text-align: center;">6</td><td style="text-align: center;">7</td><td style="text-align: center;">6</td><td style="text-align: center;">1.9</td><td style="text-align: center;">1.7</td></tr><tr><td style="text-align: center;">PE4M&nbsp;（4）</td><td style="text-align: center;">4</td><td style="text-align: center;">13.1</td><td style="text-align: center;">8</td><td style="text-align: center;">11</td><td style="text-align: center;">13.05</td><td style="text-align: center;">11.2</td><td style="text-align: center;">5.6</td><td style="text-align: center;">8</td><td style="text-align: center;">9.8</td><td style="text-align: center;">7.8</td><td style="text-align: center;">4.6</td><td style="text-align: center;">3.3</td></tr><tr><td style="text-align: center;">PE6M&nbsp;（4）</td><td style="text-align: center;">6</td><td style="text-align: center;">15</td><td style="text-align: center;">10.5</td><td style="text-align: center;">11.6</td><td style="text-align: center;">14.95</td><td style="text-align: center;">13.2</td><td style="text-align: center;">6.6</td><td style="text-align: center;">11</td><td style="text-align: center;">11.8</td><td style="text-align: center;">9.8</td><td style="text-align: center;">8.9</td><td style="text-align: center;">5.3</td></tr><tr><td style="text-align: center;">PE1/8M&nbsp;（4）</td><td style="text-align: center;">1/8</td><td style="text-align: center;">13.1</td><td style="text-align: center;">8</td><td style="text-align: center;">11</td><td style="text-align: center;">13.05</td><td style="text-align: center;">11.2</td><td style="text-align: center;">5.6</td><td style="text-align: center;">8</td><td style="text-align: center;">9.8</td><td style="text-align: center;">7.8</td><td style="text-align: center;">2.1</td><td style="text-align: center;">3.4</td></tr><tr><td style="text-align: center;">PE5/32M&nbsp;（4）</td><td style="text-align: center;">5/32</td><td style="text-align: center;">13.1</td><td style="text-align: center;">8</td><td style="text-align: center;">11</td><td style="text-align: center;">13.05</td><td style="text-align: center;">11.2</td><td style="text-align: center;">5.6</td><td style="text-align: center;">8</td><td style="text-align: center;">9.8</td><td style="text-align: center;">7.8</td><td style="text-align: center;">4.6</td><td style="text-align: center;">3.3</td></tr><tr><td style="text-align: center;">PE1/4M&nbsp;（4）</td><td style="text-align: center;">1/4</td><td style="text-align: center;">15.2</td><td style="text-align: center;">10.5</td><td style="text-align: center;">11.4</td><td style="text-align: center;">15.15</td><td style="text-align: center;">13.2</td><td style="text-align: center;">6.6</td><td style="text-align: center;">11</td><td style="text-align: center;">11.8</td><td style="text-align: center;">9.8</td><td style="text-align: center;">11.4</td><td style="text-align: center;">5</td></tr></tbody></table>※.形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。<br />　 外観色：ライトグレー&rArr;記号：W、包装仕様：クリーンルーム包装&rArr;記号：-C、<br />　 外観色：ライトグレー&amp;包装仕様：クリーンルーム包装&rArr;記号：W-C<h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">接続部着脱方法</h4><p><span class="u-bold">1.&nbsp;チューブの着脱方法</span></p><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="一般配管用 チューブフィッティングミニタイプ ユニオンティー チューブの着脱方法1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_007_20230801115853.jpg" /></div><div class="m-media__main"><p>（1）チューブの装着</p><p>チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。<br />装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。</p></div></div><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="一般配管用 チューブフィッティングミニタイプ ユニオンティー チューブの着脱方法2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_008_20230801115853.jpg" /></div><div class="m-media__main"><p>（2）チューブの取外し</p><p>チューブを取り外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。<br />取り外しの際は、必ずエアを止めてから行ってください。</p><p>&nbsp;</p></div></div><p><span class="u-bold">2.&nbsp;ネジの締付方法</span></p><div class="m-media" style="margin-top: 20px;"><div class="m-media__img--r"><img alt="一般配管用 チューブフィッティングミニタイプ ユニオンティー ネジの締付方法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_009_20230801115853.jpg" /></div><div class="m-media__main"><p>（1）ネジの締付け</p><p>ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。<br />締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。</p></div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ミニとスタンダードとの比較図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_004_20230801115853.jpg" /></div><p><span class="u-bold">ミニとスタンダードとの比較図</span></p></div><p class="u-fs-M">超小型でもチューブの脱着が簡単。開放リングは、楕円形状を採用。</p></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ミニは、発売当初から、押しやすい楕円形状の開放リングを採用。 スタンダードは円形状、ミニは楕円形状の開放リングを採用。操作性に配慮。" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_005_20230801115853.jpg" /></div><p>ミニは、発売当初から、押しやすい楕円形状の開放リングを採用。<br />スタンダードは円形状、ミニは楕円形状の開放リングを採用。操作性に配慮。</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="超細径チューブ配管用ワンタッチ継手を用意。 φ1.8（直径1.8mm）、φ2mm（直径2mm）サイズは、 小形アクチュエータなどへの配管に最適。" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067008/221000067008_006_20230801115853.jpg" /></div><p>超細径チューブ配管用ワンタッチ継手を用意。<br />&phi;1.8（直径1.8mm）、&phi;2mm（直径2mm）サイズは、 小形アクチュエータなどへの配管に最適。</p></div></div></div></div></div>
