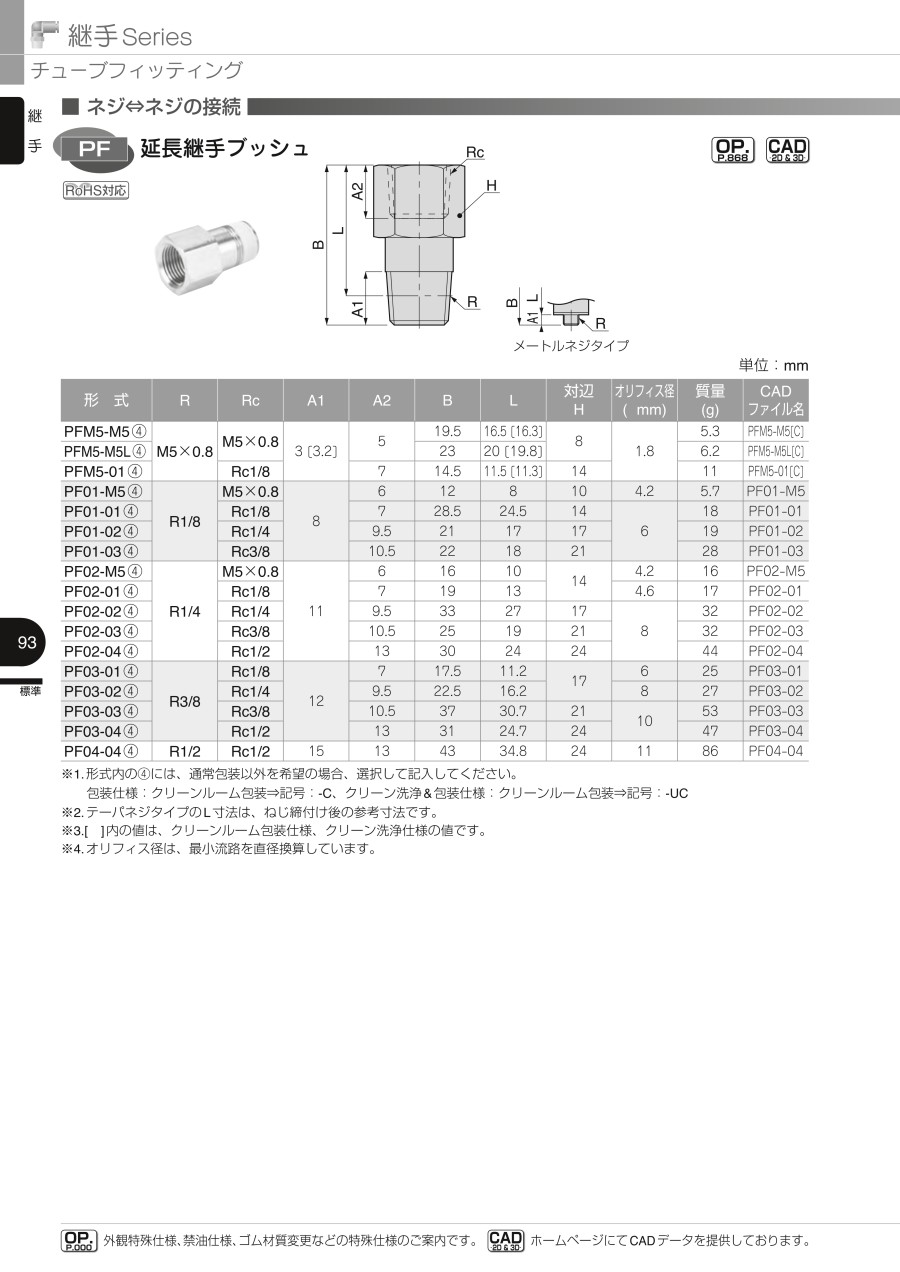

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="延長継手ブッシュの寸法図（メートルねじタイプ）" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_003_20230801115853.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">外観</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="樹脂 : PBT、金属 : 黄銅+NIメッキ、シールゴム : NBR 低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_001_20230801115853.jpg" /></div><p>樹脂 : PBT、金属 : 黄銅+NIメッキ、シールゴム : NBR<br />低濃度オゾン対策、ノングリース禁油仕様、クリーンルーム梱包仕様、クリーン洗浄仕様</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="延長継手ブッシュの外観" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_002_20230801115853.jpg" /></div></div></div></div></div><h4 class="m-h4--wysiwyg">製品仕様</h4><div class="m-unit"><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><tbody><tr><th style="text-align: center;">使用流体</th><td style="text-align: center;">空気、水(条件有※)</td></tr><tr><th style="text-align: center;">最高使用圧力</th><td style="text-align: center;">1.0MPa</td></tr><tr><th style="text-align: center;">使用真空圧力</th><td style="text-align: center;">-100kPa</td></tr><tr><th style="text-align: center;">使用温度範囲</th><td style="text-align: center;">0～60℃(凍結なきこと)</td></tr></tbody></table><div class="m-unit"><ul class="m-notesList"><li>※ 使用流体が水の時は、下記の条件を必ず守ってください。</li></ul><ol class="m-numList"><li><span class="mc-num">1.</span>水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。</li><li><span class="mc-num">2.</span>一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。</li><li><span class="mc-num">3.</span>水使用の際は、インサートリングを必ず使用してください。</li></ol></div></div><h4 class="m-h4--wysiwyg">適用サイズ</h4><span class="u-bold">チューブサイズ</span><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><tbody><tr><th style="text-align: center;">ミリサイズ(mm)</th><td style="text-align: center;">&phi;4, &phi;6, &phi;8, &phi;10, &phi;12, &phi;16</td></tr><tr><th style="text-align: center;">インチサイズ</th><td style="text-align: center;">&phi;1/8, &phi;5/32, &phi;3/16, &phi;1/4, &phi;5/16, &phi;3/8, &phi;1/2, &phi;5/8</td></tr></tbody></table><span class="u-bold">ネジサイズ</span><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><tbody><tr><th style="text-align: center;">メートルオネジ</th><td style="text-align: center;">M5&times;0.8, M6&times;1</td></tr><tr><th style="text-align: center;">管用テーパオネジ</th><td style="text-align: center;">R1/8, R1/4, R3/8, R1/2</td></tr><tr><th style="text-align: center;">メートルメネジ</th><td style="text-align: center;">M5&times;0.8</td></tr><tr><th style="text-align: center;">管用テーパメネジ</th><td style="text-align: center;">Rc1/8, Rc1/4, Rc3/8, Rc1/2</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-unit"><table class="m-table"><colgroup><col style="width:12.5%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:9.2%;" /><col style="width:9.2%;" /><col style="width:9.2%;" /></colgroup><thead><tr><th style="text-align: center;">形式</th><th style="text-align: center;">R</th><th style="text-align: center;">Rc</th><th style="text-align: center;">A1</th><th style="text-align: center;">A2</th><th style="text-align: center;">B</th><th style="text-align: center;">L</th><th style="text-align: center;">対辺<br />H</th><th style="text-align: center;">オリフィス<br />径<br />(&phi;mm)</th><th style="text-align: center;">質量<br />(g)</th></tr></thead><tbody><tr><td style="text-align: center;">PFM5-M5１（4）</td><td rowspan="3" style="text-align: center;">M5&times;0.8</td><td rowspan="2" style="text-align: center;">M5&times;0.8</td><td rowspan="3" style="text-align: center;">3[3.2]</td><td rowspan="2" style="text-align: center;">5</td><td style="text-align: center;">19.5</td><td style="text-align: center;">16.5[16.3]</td><td rowspan="2" style="text-align: center;">8</td><td rowspan="3" style="text-align: center;">1.8</td><td style="text-align: center;">5.3</td></tr><tr><td style="text-align: center;">PFM5-M5L（4）</td><td style="text-align: center;">23</td><td style="text-align: center;">20[19.8]</td><td style="text-align: center;">6.2</td></tr><tr><td style="text-align: center;">PFM5-01（4）</td><td style="text-align: center;">Rc1/8</td><td style="text-align: center;">7</td><td style="text-align: center;">14.5</td><td style="text-align: center;">11.5[11.3]</td><td style="text-align: center;">14</td><td style="text-align: center;">11</td></tr><tr><td style="text-align: center;">PF01-M5（4）</td><td rowspan="4" style="text-align: center;">R1/8</td><td style="text-align: center;">M5&times;0.8</td><td rowspan="4" style="text-align: center;">8</td><td style="text-align: center;">6</td><td style="text-align: center;">12</td><td style="text-align: center;">8</td><td style="text-align: center;">10</td><td style="text-align: center;">4.2</td><td style="text-align: center;">5.7</td></tr><tr><td style="text-align: center;">PF01-01（4）</td><td style="text-align: center;">Rc1/8</td><td style="text-align: center;">7</td><td style="text-align: center;">28.5</td><td style="text-align: center;">24.5</td><td style="text-align: center;">14</td><td rowspan="3" style="text-align: center;">6</td><td style="text-align: center;">18</td></tr><tr><td style="text-align: center;">PF01-02（4）</td><td style="text-align: center;">Rc1/4</td><td style="text-align: center;">9.5</td><td style="text-align: center;">21</td><td style="text-align: center;">17</td><td style="text-align: center;">17</td><td style="text-align: center;">19</td></tr><tr><td style="text-align: center;">PF01-03（4）</td><td style="text-align: center;">Rc3/8</td><td style="text-align: center;">10.5</td><td style="text-align: center;">22</td><td style="text-align: center;">18</td><td style="text-align: center;">21</td><td style="text-align: center;">28</td></tr><tr><td style="text-align: center;">PF02-M5（4）</td><td rowspan="5" style="text-align: center;">R1/4</td><td style="text-align: center;">M5&times;0.8</td><td rowspan="5" style="text-align: center;">11</td><td style="text-align: center;">6</td><td style="text-align: center;">16</td><td style="text-align: center;">10</td><td rowspan="2" style="text-align: center;">14</td><td style="text-align: center;">4.2</td><td style="text-align: center;">16</td></tr><tr><td style="text-align: center;">PF02-01（4）</td><td style="text-align: center;">Rc1/8</td><td style="text-align: center;">7</td><td style="text-align: center;">19</td><td style="text-align: center;">13</td><td style="text-align: center;">4.6</td><td style="text-align: center;">17</td></tr><tr><td style="text-align: center;">PF02-02（4）</td><td style="text-align: center;">Rc1/4</td><td style="text-align: center;">9.5</td><td style="text-align: center;">33</td><td style="text-align: center;">27</td><td style="text-align: center;">17</td><td rowspan="3" style="text-align: center;">8</td><td style="text-align: center;">32</td></tr><tr><td style="text-align: center;">PF02-03（4）</td><td style="text-align: center;">Rc3/8</td><td style="text-align: center;">10.5</td><td style="text-align: center;">25</td><td style="text-align: center;">19</td><td style="text-align: center;">21</td><td style="text-align: center;">32</td></tr><tr><td style="text-align: center;">PF02-04（4）</td><td style="text-align: center;">Rc1/2</td><td style="text-align: center;">13</td><td style="text-align: center;">30</td><td style="text-align: center;">24</td><td style="text-align: center;">24</td><td style="text-align: center;">44</td></tr><tr><td style="text-align: center;">PF03-01（4）</td><td rowspan="4" style="text-align: center;">R3/8</td><td style="text-align: center;">Rc1/8</td><td rowspan="4" style="text-align: center;">12</td><td style="text-align: center;">7</td><td style="text-align: center;">17.5</td><td style="text-align: center;">11.2</td><td rowspan="2" style="text-align: center;">17</td><td style="text-align: center;">6</td><td style="text-align: center;">25</td></tr><tr><td style="text-align: center;">PF03-02（4）</td><td style="text-align: center;">Rc1/4</td><td style="text-align: center;">9.5</td><td style="text-align: center;">22.5</td><td style="text-align: center;">16.2</td><td style="text-align: center;">8</td><td style="text-align: center;">27</td></tr><tr><td style="text-align: center;">PF03-03（4）</td><td style="text-align: center;">Rc3/8</td><td style="text-align: center;">10.5</td><td style="text-align: center;">37</td><td style="text-align: center;">30.7</td><td style="text-align: center;">21</td><td rowspan="2" style="text-align: center;">10</td><td style="text-align: center;">53</td></tr><tr><td style="text-align: center;">PF03-04（4）</td><td style="text-align: center;">Rc1/2</td><td style="text-align: center;">13</td><td style="text-align: center;">31</td><td style="text-align: center;">24.7</td><td style="text-align: center;">24</td><td style="text-align: center;">47</td></tr><tr><td style="text-align: center;">PF04-04（4）</td><td style="text-align: center;">R1/2</td><td style="text-align: center;">Rc1/2</td><td style="text-align: center;">15</td><td style="text-align: center;">13</td><td style="text-align: center;">43</td><td style="text-align: center;">34.8</td><td style="text-align: center;">24</td><td style="text-align: center;">11</td><td style="text-align: center;">86</td></tr></tbody></table><ul class="m-notesList"><li>※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。<br />　　外観色：ライトグレー&rArr;記号：W、包装仕様：クリーンルーム包装&rArr;記号：-C、<br />　　外観色：ライトグレー&amp;包装仕様：クリーンルーム包装&rArr;記号：W-C、クリーン洗浄&amp;包装仕様：クリーンルーム包装&rArr;記号：-UC</li><li>※2. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。</li><li>※3. [　]内の値は、クリーンルーム包装仕様、クリーン洗浄仕様の値です。</li><li>※4. オリフィス径は、最小流路を直径換算しています。</li></ul></div><h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">接続部着脱方法</h4><p><span class="u-bold">1.チューブの着脱方法</span></p><div class="m-media"><div class="m-media__img--r"><img alt="一般配管用 一般配管用 チューブフィッティング 延長継手ブッシュの着脱方法1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_007_20230801115853.jpg" style="width: 320px; height: 320px;" /></div><div class="m-media__main">（1）.チューブの装着<br />チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。</div></div><div class="m-media"><div class="m-media__img--r"><img alt="一般配管用 一般配管用 チューブフィッティング 延長継手ブッシュの着脱方法2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_008_20230801115853.jpg" style="width: 320px; height: 320px;" /></div><div class="m-media__main">（2）.チューブの取外し<br />チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。</div></div><p><span class="u-bold">2.ネジの締付方法</span></p><div class="m-media"><div class="m-media__img--r"><img alt="一般配管用 一般配管用 チューブフィッティング 延長継手ブッシュ ネジの締付方法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_009_20230801115853.jpg" style="width: 629px; height: 320px;" /></div><div class="m-media__main">（1）.ネジの締付け<br />ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。<br />締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。</div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="高性能・高品質" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_004_20230801115853.jpg" /></div><p><span class="u-bold">高性能・高品質</span><br />ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。独自形状の弾性体スリーブでエア漏れをシャットアウト。<br /><span class="u-bold">業界屈指のバリエーション</span><br />違径タイプのサイズが充実。従来では継手が2個必要な場合でも1個の継手で対応。継手使用量を減らせコストとスペースの削減が可能。取付け後、樹脂本体の取出角度の変更が可能。</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="集中配管が可能" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_005_20230801115853.jpg" /></div><p><span class="u-bold">集中配管が可能</span><br />トリプルタイプ(PKD、 PKG、PKJ)とトリプルダブルタイプ(PKVD、 PKVG)は、コンパクトに集中配管が可能。</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="クリーン環境内の配管に最適なクリーンルーム包装仕様を用意（オプション）" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000066670/221000066670_006_20230801115853.jpg" /></div><p><span class="u-bold">クリーン環境内の配管に最適なクリーンルーム包装仕様を用意(オプション)</span><br />フッ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム(ISOクラス6相当)内にて包装。パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意(クリーンルーム包装仕様にオプション設定)。<br />クリーンルーム内でHFE(ハイドロフルオロエーテル)による真空超音波洗浄を実施後、脱気包装を実施。</p></div></div></div></div></div>
