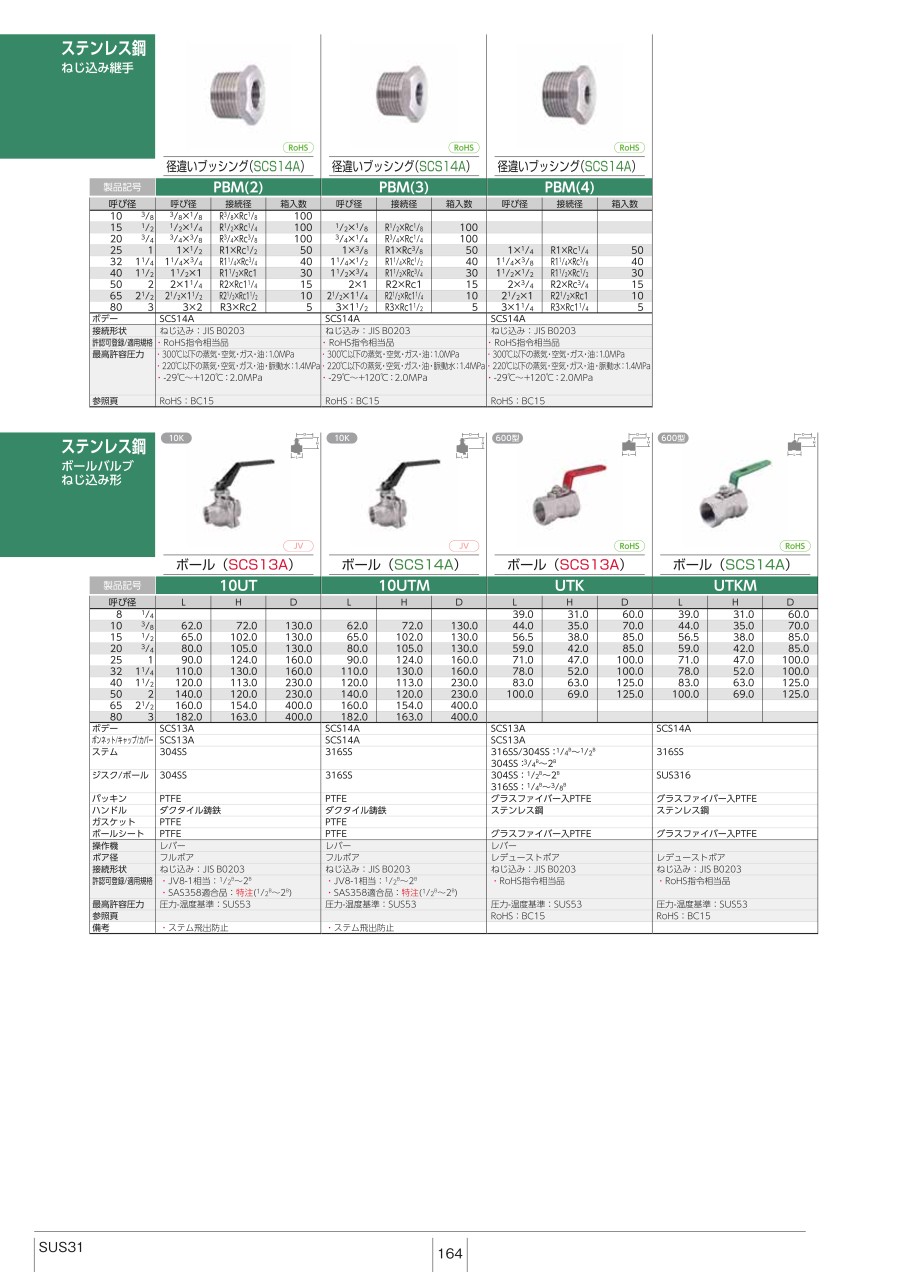

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製汎用10Kボールバルブねじ込み 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000052147/221000052147_001_20230801115853.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="ステンレス鋼製汎用10Kボールバルブねじ込み 製品仕様"><colgroup><col width="33.3%" /><col width="33.3%" /><col width="33.3%" /></colgroup><thead><tr><th>型番</th><th>10UT</th><th>10UTM</th></tr></thead><tbody><tr><th>操作機</th><td>レバー</td><td>レバー</td></tr><tr><th>ボデー</th><td>SCS13A</td><td>SCS14A</td></tr><tr><th>キャップ</th><td>SCS13A</td><td>SCS14A</td></tr><tr><th>ステム</th><td>SUS304</td><td>SUS316</td></tr><tr><th>ボール</th><td>SCS13A／SUS304</td><td>SCS14A／SUS316</td></tr><tr><th>ボールシート</th><td>PTFE</td><td>PTFE</td></tr><tr><th>パッキン</th><td>PTFE</td><td>PTFE</td></tr><tr><th>ガスケット</th><td>PTFE</td><td>PTFE</td></tr><tr><th>ハンドル</th><td>FCD400-15</td><td>FCD400-15</td></tr><tr><th>方式</th><td>フローティング</td><td>フローティング</td></tr><tr><th>ボア径</th><td>フルボア</td><td>フルボア</td></tr><tr><th>接続形状</th><td>ねじ込み：JIS&nbsp;B0203</td><td>ねじ込み：JIS&nbsp;B0203</td></tr><tr><th>最高許容圧力</th><td>圧力-温度基準：SUS50</td><td>圧力-温度基準：SUS50</td></tr><tr><th>備考</th><td>静電防止／ステム飛出防止</td><td>静電防止／ステム飛出防止</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製汎用10Kボールバルブねじ込み 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000052147/221000052147_002_20230801115853.gif" /></div></div>
