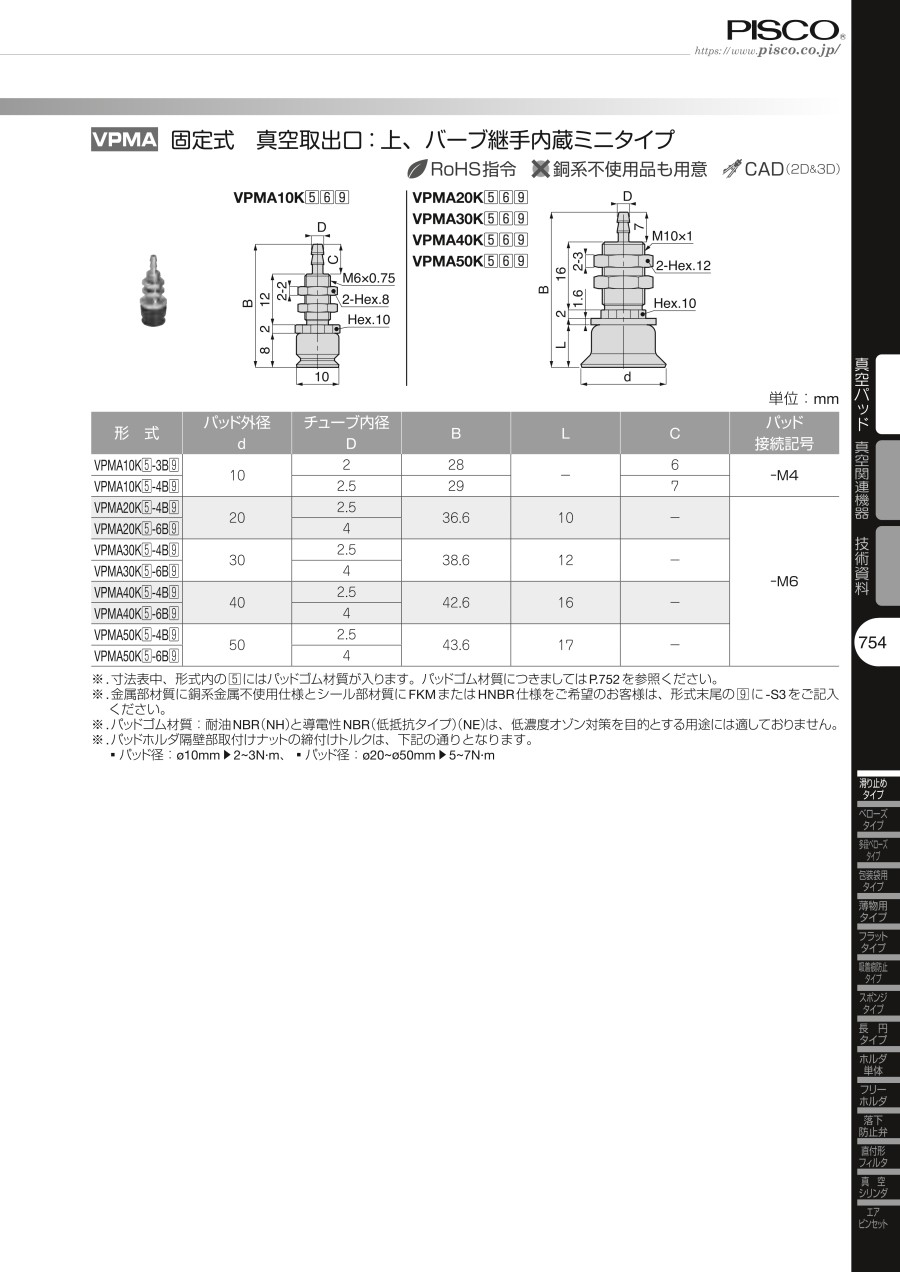

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">VPMA10K</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="真空パッド　滑り止め小型タイプ　VPMA　バーブ継手タイプ 外形図1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000043912/221000043912_001_20230801115853.gif" /></div></div></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">VPMA20K／VPMA30K</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="真空パッド　滑り止め小型タイプ　VPMA　バーブ継手タイプ 外形図2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000043912/221000043912_002_20230801115853.gif" /></div></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">ホルダ形状</h4><ul class="m-list"><li>固定式&nbsp;真空取出口：上</li></ul></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">パッド材質・用途</h4><table class="m-table" summary="真空パッド　滑り止め小型タイプ　VPMA　バーブ継手タイプ 製品仕様"><colgroup><col width="31.4%" /><col width="68.6%" /></colgroup><thead><tr><th>記号</th><th>NH</th></tr></thead><tbody><tr><th>材質</th><td>耐油&nbsp;NBR</td></tr><tr><th>用途</th><td>段ボール<br />ベニヤ板<br />鉄板<br />食品関係<br />その他一般ワーク</td></tr><tr><th>色</th><td>ブラック</td></tr></tbody></table><p>※耐油NBR（NH）は、低濃度オゾン対策を目的とする用途には適しておりません。</p></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="u-right">単位：mm</div><table class="m-table" summary="真空パッド　滑り止め小型タイプ　VPMA　バーブ継手タイプ 規格表"><colgroup><col width="24.7%" /><col width="11.1%" /><col width="19.5%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /></colgroup><thead><tr><th>型番</th><th>チューブ内径<br />&phi;D</th><th>パッド外径<br />&phi;d</th><th>B</th><th>L</th><th>C</th><th>パッド接続記号</th></tr></thead><tbody><tr><td>VPMA10K（5）-3B</td><td>2</td><td rowspan="2" style="text-align: center;">10</td><td>28</td><td rowspan="2" style="text-align: center;">-</td><td>6</td><td rowspan="2" style="text-align: center;">-M4</td></tr><tr><td>VPMA10K（5）-4B</td><td>2.5</td><td>29</td><td>7</td></tr><tr><td>VPMA20K（5）-4B</td><td>2.5</td><td rowspan="2" style="text-align: center;">20</td><td rowspan="2" style="text-align: center;">36.6</td><td rowspan="2" style="text-align: center;">10</td><td rowspan="2" style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">-M6</td></tr><tr><td>VPMA20K（5）-6B</td><td>4</td></tr><tr><td>VPMA30K（5）-4B</td><td>2.5</td><td rowspan="2" style="text-align: center;">30</td><td rowspan="2" style="text-align: center;">38.6</td><td rowspan="2" style="text-align: center;">12</td><td rowspan="2" style="text-align: center;">-</td></tr><tr><td>VPMA30K（5）-6B</td><td>4</td></tr></tbody></table><p>※表中、型番内の（5）にはパッドゴム材質が入ります。<br />※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。<br />パッド径&phi;10mm：2～3N・m、パッド径&phi;20～&phi;30mm：5～7N・m</p>
