推奨切削条件

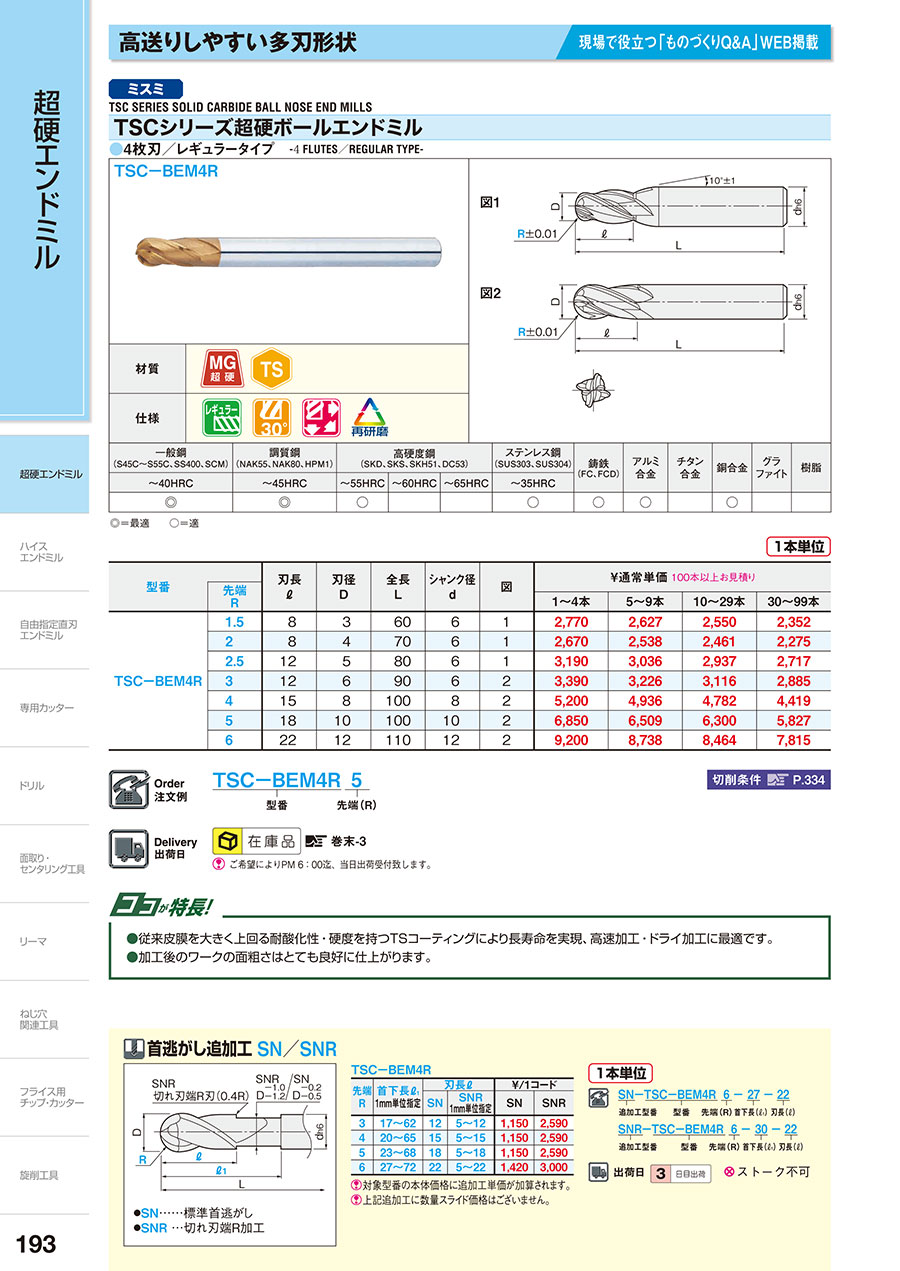

型番 TSC-BEM4R

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品は送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
4枚刃の首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	1,100	-	50,000	-	940	-	50,000	-	800	-	50,000	-	50	600	4,000	50,000	400	50,000
0.2	1,660	-	50,000	-	1,540	-	50,000	-	1,400	-	50,000	-	70	900	4,000	50,000	500	50,000
0.3	2,180	-	50,000	-	2,080	-	50,000	-	1,400	-	38,500	-	100	1,100	4,000	45,800	600	50,000
0.4	2,600	-	49,900	-	2,520	-	42,000	-	1,680	-	28,900	-	120	1,100	4,000	36,700	700	50,000
0.5	2,680	5,600	39,900	50,000	2,120	5,600	33,600	50,000	1,200	4,400	23,100	50,000	140	1,100	4,000	32,000	720	44,700
0.6	3,040	7,000	33,300	50,000	2,480	6,000	28,000	50,000	1,640	4,800	19,300	43,800	170	1,100	4,000	26,200	720	32,800
0.7	3,000	7,000	28,500	50,000	2,400	6,000	24,000	45,000	1,640	4,800	16,500	37,500	180	1,100	4,000	23,900	720	26,000
0.75	2,960	8,000	26,600	50,000	2,400	6,600	22,400	42,000	1,660	4,800	15,400	35,000	200	1,100	4,000	21,000	720	23,500
0.8	2,900	8,000	24,900	48,100	2,320	6,600	21,000	39,400	1,660	5,080	14,400	32,800	220	1,100	4,000	20,000	720	21,500
0.9	2,600	8,400	22,200	42,800	2,100	7,000	18,700	35,000	1,400	5,080	12,800	29,200	250	1,100	4,000	17,600	720	18,300
1	2,380	8,760	20,000	38,500	1,860	6,940	16,800	31,500	1,180	5,080	11,600	26,300	280	1,100	4,000	16,000	1,080	23,900
1.1	2,380	8,760	18,100	35,000	1,860	6,940	15,300	28,600	1,180	5,080	10,500	23,900	340	1,100	4,000	12,900	1,080	21,700
1.2	2,380	8,760	16,600	32,100	1,860	6,940	14,000	26,300	1,180	5,080	9,600	21,900	410	1,100	4,000	10,700	1,080	19,900
1.25	2,300	8,760	16,000	30,800	1,800	6,800	13,400	25,200	1,120	5,080	9,200	21,000	440	1,400	4,000	13,000	1,080	19,100
1.3	2,220	8,600	15,400	29,600	1,800	6,800	12,900	24,200	1,120	5,000	8,900	20,200	460	1,400	4,000	12,200	1,080	18,300
1.4	2,180	8,600	14,300	27,500	1,740	6,720	12,000	22,500	1,120	5,000	8,300	18,800	480	1,400	4,000	11,700	1,080	17,000
1.5	2,160	8,480	13,300	25,700	1,660	6,720	11,200	21,000	1,120	5,000	7,700	17,500	500	1,400	4,000	11,000	1,080	15,900
1.6	2,120	8,000	12,500	24,100	1,660	6,600	10,500	19,700	1,080	4,600	7,200	16,400	550	1,400	4,000	10,200	1,080	14,900
1.7	2,080	8,000	11,700	22,700	1,660	6,600	9,900	18,500	1,080	4,600	6,800	15,400	600	1,400	4,000	9,300	1,080	14,000
1.75	2,040	7,600	11,400	22,000	1,600	6,300	9,600	18,000	1,080	4,300	6,600	15,000	620	1,400	4,000	9,200	1,080	13,600
1.8	2,000	7,600	11,100	21,400	1,600	6,300	9,300	17,500	980	4,300	6,400	14,600	640	1,400	4,000	8,800	1,080	13,200
1.9	1,960	7,600	10,500	20,300	1,500	6,300	8,800	16,600	980	4,300	6,100	13,800	680	1,400	4,000	8,200	1,080	12,500
2	1,920	7,200	10,000	19,300	1,440	5,920	8,400	15,800	980	4,140	5,800	13,100	700	1,400	4,000	8,000	1,080	11,900
2.5	1,800	6,580	8,000	15,400	1,240	5,340	6,700	12,600	900	3,540	4,600	10,500	880	1,400	4,000	6,400	1,080	9,600
3	1,700	6,240	6,700	12,800	1,240	4,980	5,600	10,500	820	3,200	3,900	8,800	1,060	1,400	4,000	5,300	1,080	8,000
3.5	1,680	5,400	5,700	11,000	1,240	4,200	4,800	9,000	820	2,800	3,300	7,500	1,230	1,400	4,000	4,553	1,080	6,900
4	1,680	4,720	5,000	9,600	1,200	3,720	4,200	7,900	800	2,380	2,900	6,600	1,400	1,400	4,000	4,000	1,080	6,000
4.5	1,600	4,200	4,400	8,600	1,200	3,300	3,700	7,000	760	2,200	2,600	5,800	1,400	1,400	3,600	3,600	1,080	5,300
5	1,520	3,720	4,000	7,700	1,120	2,940	3,400	6,300	700	1,900	2,300	5,300	1,400	1,400	3,200	3,200	1,080	4,800
5.5	1,460	3,400	3,600	7,000	1,060	2,700	3,100	5,700	660	1,720	2,100	4,800	1,400	1,400	2,950	2,950	1,080	4,300
6	1,400	3,060	3,300	6,400	1,020	2,460	2,800	5,300	620	1,580	1,900	4,400	1,400	1,400	2,700	2,700	1,080	4,000
8	1,400	3,060	2,500	4,800	1,160	2,420	2,100	3,900	860	1,560	1,400	3,300	1,400	1,400	2,000	2,000	1,080	3,030
10	1,400	2,460	2,000	3,900	1,100	2,020	1,700	3,200	860	1,240	1,200	2,600	1,400	1,400	1,600	1,600	1,080	2,400
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D
