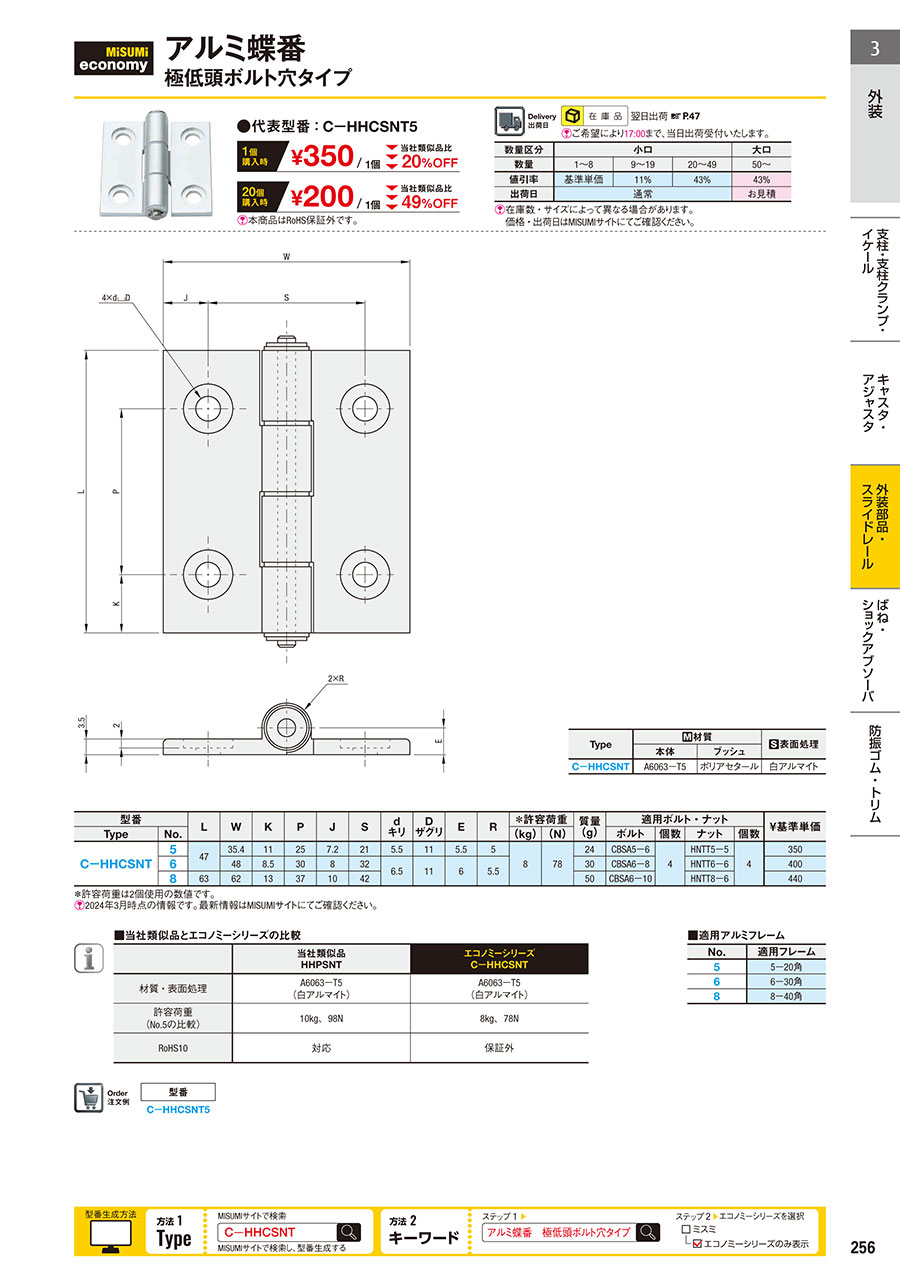

<div class="m-h3--wysiwyg">外形図</div><div class="pad_b15"><img alt="エコノミーシリーズ　アルミ合金製蝶番　極低頭ボルト穴タイプ　寸法図" src="//jp.misumi-ec.com/linked/item/10310364319/img/drw_15.gif" style="width: 392px; height: 550px;" /><br />商品の詳細寸法は下の規格表を参照してください。<br /><span class="fontNote">[ ! ]</span>本商品はRoHS保証外です。ご注意ください。<table cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell" rowspan="2">Type</td><td align="center" class="headerCell" colspan="2">[ M ]材質</td><td align="center" class="headerCell" rowspan="2">[ S ]表面処理</td></tr><tr><td align="center" class="headerCell">本体</td><td align="center" class="headerCell">ブッシュ</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">C－HHCSNT</font></td><td align="center" class="bodyCell">A6063－T5</td><td align="center" class="bodyCell">ポリアセタール</td><td align="center" class="bodyCell">白アルマイト</td></tr></tbody></table>※許容荷重は2個使用の数値です。</div><div class="m-h3--wysiwyg">規格表</div><div class="pad_b15"><table border="0" cellspacing="0" style="border-width: 0px;"><tbody><tr><td align="center" class="bodyCell">型式</td></tr><tr><td align="center" class="bodyCell" style="border-width: 1px 0px 0px 0px;"><font class="fontType">C-HHCSNT5</font></td></tr></tbody></table><span class="fontNote"><strong>・下表の価格表は<u>24年3月時点の情報</u>になります。<br />・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。</strong></span><table cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell" colspan="2">型番</td><td align="center" class="headerCell" rowspan="2">L</td><td align="center" class="headerCell" rowspan="2">W</td><td align="center" class="headerCell" rowspan="2">K</td><td align="center" class="headerCell" rowspan="2">P</td><td align="center" class="headerCell" rowspan="2">J</td><td align="center" class="headerCell" rowspan="2">S</td><td align="center" class="headerCell" rowspan="2">d<br />キリ</td><td align="center" class="headerCell" rowspan="2">D<br />ザグリ</td><td align="center" class="headerCell" rowspan="2">E</td><td align="center" class="headerCell" rowspan="2">R</td><td align="center" class="headerCell" colspan="2">＊許容荷重</td><td align="center" class="headerCell" rowspan="2">質量<br />(g)</td><td align="center" class="headerCell" colspan="4">適用ボルト・ナット</td><td align="center" class="headerCell" rowspan="2">￥基準単価</td></tr><tr><td align="center" class="headerCell">Type</td><td align="center" class="headerCell">No.</td><td align="center" class="headerCell">(kg)</td><td align="center" class="headerCell">(N)</td><td align="center" class="headerCell">ボルト</td><td align="center" class="headerCell">個数</td><td align="center" class="headerCell">ナット</td><td align="center" class="headerCell">個数</td></tr><tr><td align="center" class="bodyCell" rowspan="3"><font class="fontType">C－HHCSNT</font></td><td align="center" class="bodyCell"><font class="fontType">5</font></td><td align="center" class="coloredCell" rowspan="2">47</td><td align="center" class="coloredCell">35.4</td><td align="center" class="coloredCell">11</td><td align="center" class="coloredCell">25</td><td align="center" class="coloredCell">7.2</td><td align="center" class="coloredCell">21</td><td align="center" class="coloredCell">5.5</td><td align="center" class="coloredCell">11</td><td align="center" class="coloredCell">5.5</td><td align="center" class="coloredCell">5</td><td align="center" class="coloredCell" rowspan="3">8</td><td align="center" class="coloredCell" rowspan="3">78</td><td align="center" class="coloredCell">24</td><td align="center" class="coloredCell">CBSA5－6</td><td align="center" class="coloredCell" rowspan="3">4</td><td align="center" class="coloredCell">HNTT5－5</td><td align="center" class="coloredCell" rowspan="3">4</td><td align="right" class="coloredCell">350</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">6</font></td><td align="center" class="coloredCell">48</td><td align="center" class="coloredCell">8.5</td><td align="center" class="coloredCell">30</td><td align="center" class="coloredCell">8</td><td align="center" class="coloredCell">32</td><td align="center" class="coloredCell" rowspan="2">6.5</td><td align="center" class="coloredCell" rowspan="2">11</td><td align="center" class="coloredCell" rowspan="2">6</td><td align="center" class="coloredCell" rowspan="2">5.5</td><td align="center" class="coloredCell">30</td><td align="center" class="coloredCell">CBSA6－8</td><td align="center" class="coloredCell">HNTT6－6</td><td align="right" class="coloredCell">400</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">8</font></td><td align="center" class="coloredCell">63</td><td align="center" class="coloredCell">62</td><td align="center" class="coloredCell">13</td><td align="center" class="coloredCell">37</td><td align="center" class="coloredCell">10</td><td align="center" class="coloredCell">42</td><td align="center" class="coloredCell">50</td><td align="center" class="coloredCell">CBSA6－10</td><td align="center" class="coloredCell">HNTT8－6</td><td align="right" class="coloredCell">440</td></tr></tbody></table>＊許容荷重は2個使用の数値です。<br /><br />■適用アルミフレーム<table cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell">No.</td><td align="center" class="headerCell">適用フレーム</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">5</font></td><td align="center" class="coloredCell">5&minus;20角</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">6</font></td><td align="center" class="coloredCell">6&minus;30角</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">8</font></td><td align="center" class="coloredCell">8&minus;40角</td></tr></tbody></table></div><div class="m-h4--wysiwyg">製品比較情報</div><div class="pad_b15">■当社類似品とエコノミーシリーズの比較<table cellspacing="0" rules="all"><tbody><tr><td class="headerCell" valign="top">&nbsp;</td><td align="center" class="headerCell">当社類似品<br /><a href="//jp.misumi-ec.com/vona2/detail/110302239940/" target="_blank">HHPSNT</a></td><td align="center" bgcolor="#000000" class="bodyCell"><span style="color:#ffcc00">エコノミーシリーズ<br />C－HHCSNT</span></td></tr><tr><td align="center" class="headerCell">材質・表面処理</td><td align="center" class="bodyCell">A6063－T5<br />(白アルマイト)</td><td align="center" class="bodyCell">A6063－T5<br />(白アルマイト)</td></tr><tr><td align="center" class="headerCell">許容荷重<br />(No.5の比較)</td><td align="center" class="bodyCell">10kg、98N</td><td align="center" class="bodyCell">8kg、78N</td></tr><tr><td align="center" class="headerCell">RoHS10</td><td align="center" class="bodyCell">対応</td><td align="center" class="bodyCell">保証外</td></tr></tbody></table></div><div class="m-h3--wysiwyg">商品特長</div><div class="pad_b15">極低頭ボルトと組み合わせて使用することで、取り付け後の表面がフラットになります。<br />通常の六角穴付ボルトを使用した場合、ボルト頭部が干渉し、蝶番の開閉角度に影響を与える場合があります。</div><div class="m-h3--wysiwyg">使用方法</div><div class="pad_b15">取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。<br />取付方向を決めてから、扉本体の長さと幅で計算できます。<br />&nbsp;<table width="100%"><tbody><tr><td align="center" class="headerCell" rowspan="3">利用方法</td><td align="center" class="bodyCell" colspan="2">縦使い</td><td align="center" class="bodyCell">横使い</td></tr><tr><td align="center" class="bodyCell">A=2XB</td><td align="center" class="bodyCell">A&ne;2XB</td><td align="center" class="bodyCell">-</td></tr><tr><td align="center" class="bodyCell"><img alt="縦使い１" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110310364319/110310364319_002_20230801115852.jpg" /></td><td align="center" class="bodyCell"><img alt="縦使い2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110310364319/110310364319_003_20230801115852.jpg" /></td><td align="center" class="bodyCell"><img alt="横使い１" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110310364319/110310364319_004_20230801115852.jpg" /></td></tr><tr><td align="center" class="headerCell">許容荷重の計算式</td><td align="center" class="bodyCell">許容荷重=W</td><td align="center" class="bodyCell">許容荷重=W(B/A)*2</td><td align="center" class="bodyCell">許容荷重=W</td></tr></tbody></table></div><div class="m-h3--wysiwyg">注意事項</div><div class="pad_b15">蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内で<a href="//jp.misumi-ec.com/vona2/detail/110302240030/" target="_blank">HHPNTまたはHHPFNT</a>で検索してください。</div>
