！スタンド追加[NA]、[WA]を選択の場合は、必ずスタンド高さ[H]とスタンド幅[P]、[PN]を合わせて選択してください。

長さ単位につきましては、メーカカタログをご参照ください。

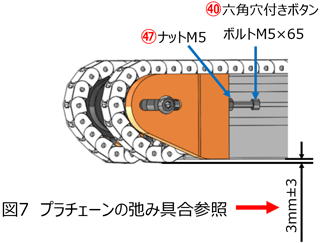

<h3 class="m-h3--wysiwyg">外形図</h3><div class="pad_b15"><div style="position: relative;"><img alt="" src="//jp.misumi-ec.com/linked/item/10302279750/img/drw_20.gif" /><p style="position: absolute; top: 0px; left: 0px;">25Wモータ仕様</p><p style="position: absolute; top: 460px; left: 0px;">40Wモータ仕様</p><p style="position: absolute; top: 0px; left: 690px;">フレーム断面・拡大（左右対称）</p><p style="position: absolute; top: 220px; left: 480px;">A*は下記参照</p><p style="position: absolute; top: 430px; left: 750px; transform: translateX(-50%);"><u>X部</u>(M6用)</p><p style="position: absolute; top: 430px; left: 835px; transform: translateX(-50%);"><u>Y部</u>(M3用)</p></div></div><div class="pad_b15">※1： L≧1005の場合、ジョイント取付<br />※2： L≦505の場合、ナット挿入用ザグリ穴は一切つきません。ただし、1溝につき、あらかじめ3個ずつナットが挿入されています。<br /><span class="fontNote">[ ! ]</span>プラチェーン・スプロケットは、40Bシリーズです。<br /><span class="fontNote">[ ! ]</span>1点へ集中的に荷重がかかるとアルミフレームに歪みが生じる可能性があります。<br /><span class="fontNote">[ ! ]</span>使用環境により、搬送不良が起こる可能性がございます。<br /><span class="fontNote">[ ! ]</span>JIS規格の六角ナット使用可能です。</div><div class="pad_b15">コンベヤ　溝部適用ナット<table border="2" cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell" rowspan="2" width="70">挿入位置</td><td align="left" class="headerCell" colspan="4">Ｌ≦505の場合ザグリ穴はつきません。<br />　（X部：M6ナット3個/1溝挿入済み、Y部：M3ナット3個/1溝同梱）<br />Ｌ≧510は標準ザグリ穴がある為、ナットの挿入も付属もありません（別売）<br />JIS規格六角ナット使用可能です</td><td align="left" class="headerCell" colspan="4">後入れナット（別売）<br />加工・分解無しで挿入可能</td></tr><tr><td align="center" class="headerCell" width="160">品名</td><td align="center" class="headerCell" width="75">型番</td><td align="center" class="headerCell" width="75">ねじの呼び</td><td align="center" class="headerCell" width="75">ピッチ</td><td align="center" class="headerCell" width="160">品名</td><td align="center" class="headerCell" width="100">型番</td><td align="center" class="headerCell" width="75">ねじの呼び</td><td align="center" class="headerCell" width="75">ピッチ</td></tr><tr><td align="center" class="bodyCell" rowspan="3">X部</td><td align="center" class="bodyCell">JIS1種六角ナット</td><td align="center" class="bodyCell"><a href="//jp.misumi-ec.com/vona2/detail/110300250540/?HissuCode=LBNR6&amp;list=PagePartsList" target="_blank">LBNR6</a></td><td align="center" class="bodyCell">M6<br />（並目）</td><td align="center" class="bodyCell">1.0</td><td align="center" class="bodyCell" rowspan="3">コンベヤ用後入れナット<br />（10個入り）</td><td align="center" class="bodyCell"><a href="//jp.misumi-ec.com/vona2/detail/110302560720/?CategorySpec=00000230820%3a%3amig00000000621022%09typeCode%3a%3aPACK-CHNT6" target="_blank">PACK-CHNT6-5</a></td><td align="center" class="bodyCell">M5<br />（並目）</td><td align="center" class="bodyCell">0.8</td></tr><tr><td align="center" class="bodyCell" colspan="4" rowspan="2">―</td><td align="center" class="bodyCell"><a href="//jp.misumi-ec.com/vona2/detail/110302560720/?CategorySpec=00000230820%3a%3amig00000000621017%09typeCode%3a%3aPACK-CHNT6" target="_blank">PACK-CHNT6-4</a></td><td align="center" class="bodyCell">M4<br />（並目）</td><td align="center" class="bodyCell">0.7</td></tr><tr><td align="center" class="bodyCell"><a href="//jp.misumi-ec.com/vona2/detail/110302560720/?CategorySpec=00000230820%3a%3amig00000000621015%09typeCode%3a%3aPACK-CHNT6" target="_blank">PACK-CHNT6-3</a></td><td align="center" class="bodyCell">M3<br />（並目）</td><td align="center" class="bodyCell">0.5</td></tr><tr><td align="center" class="bodyCell">Y部</td><td align="center" class="bodyCell">JIS1種六角ナット</td><td align="center" class="bodyCell"><a href="//jp.misumi-ec.com/vona2/detail/110300250540/?HissuCode=LBNR3&amp;list=PagePartsList" target="_blank">LBNR3</a></td><td align="center" class="bodyCell">M3<br />（並目）</td><td align="center" class="bodyCell">0.5</td><td align="center" class="bodyCell" colspan="4">―</td></tr></tbody></table></div><div class="pad_b15">オリエンタルモータ&emsp;スピードコントローラ外形図<br>25W/40W&emsp;共通<br><img alt="" src="//jp.misumi-ec.com/linked/item/10302279750/img/drw_21.gif" /></div><span class="fontNote">[ ! ]</span>スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。<br /><span style="margin-left: 24px;">スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。</span><br /><span class="fontNote">[ ! ]</span>スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。<br /><span class="fontNote">[ ! ]</span>スピードコントローラを外部から制御する入力端子はありません。<div class="pad_b15">＊A寸法詳細（モータ全長）<table border="2" cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell" rowspan="2">出力<br />(W)</td><td align="center" class="headerCell" colspan="2">モータ</td><td align="center" class="headerCell" rowspan="2">減速比</td><td align="center" class="headerCell" rowspan="2">A</td></tr><tr><td align="center" class="headerCell">仕様</td><td align="center" class="headerCell">メーカ</td></tr><tr><td align="center" class="bodyCell" rowspan="4">25W</td><td align="center" class="bodyCell" rowspan="2">インダクションモータ</td><td align="center" class="bodyCell" rowspan="2">オリエンタルモーター</td><td align="center" class="bodyCell">7.5〜18</td><td align="center" class="coloredCell">117.0</td></tr><tr><td align="center" class="bodyCell">25〜180</td><td align="center" class="coloredCell">127.5</td></tr><tr><td align="center" class="bodyCell" rowspan="2">スピードコントロールモータ</td><td align="center" class="bodyCell" rowspan="2">オリエンタルモーター</td><td align="center" class="bodyCell">7.5〜18</td><td align="center" class="coloredCell">127.0</td></tr><tr><td align="center" class="bodyCell">25〜180</td><td align="center" class="coloredCell">137.5</td></tr><tr><td align="center" class="bodyCell" rowspan="4">40W</td><td align="center" class="bodyCell" rowspan="2">インダクションモータ</td><td align="center" class="bodyCell" rowspan="2">オリエンタルモーター</td><td align="center" class="bodyCell">7.5〜18</td><td align="center" class="coloredCell">147.0</td></tr><tr><td align="center" class="bodyCell">25〜180</td><td align="center" class="coloredCell">165.0</td></tr><tr><td align="center" class="bodyCell" rowspan="2">スピードコントロールモータ</td><td align="center" class="bodyCell" rowspan="2">オリエンタルモーター</td><td align="center" class="bodyCell">7.5〜18</td><td align="center" class="coloredCell">157.0</td></tr><tr><td align="center" class="bodyCell">25〜180</td><td align="center" class="coloredCell">175.0</td></tr></tbody></table></div><div class="pad_b15"><table border="0" cellspacing="0"><tbody><tr><td align="right" class="headerCell">&nbsp;</td><td align="center" class="headerCell">フレーム</td><td align="center" class="headerCell">モータ<br />カバー</td><td align="center" class="headerCell">プーリ<br />ホルダ</td><td align="center" class="headerCell">プラチェーン</td></tr><tr><td class="bodyCell">[ M ]材質</td><td align="center" class="bodyCell">アルミ材</td><td align="center" class="bodyCell">SPCC</td><td align="center" class="bodyCell">A5052</td><td align="center" class="bodyCell">ポリアセタール</td></tr><tr><td class="bodyCell">[ S ]表面処理</td><td align="center" class="bodyCell">アルマイト処理</td><td align="center" class="bodyCell">塗装</td><td align="center" class="bodyCell">金アルマイト処理</td><td align="center" class="bodyCell">ー</td></tr></tbody></table></div><div class="pad_b15">■機体重量（モータ出力25Wの場合）<br />※参考値（モータメーカーによって差異が生じます） (kg)<table cellspacing="0" rules="all"><tbody><tr><td align="center" class="headerCell" rowspan="2">ベルト幅<br />B(mm)</td><td align="center" class="headerCell" colspan="7">機長　L(mm)</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">500</font></td><td align="center" class="bodyCell"><font class="fontType">750</font></td><td align="center" class="bodyCell"><font class="fontType">1000</font></td><td align="center" class="bodyCell"><font class="fontType">1500</font></td><td align="center" class="bodyCell"><font class="fontType">2000</font></td><td align="center" class="bodyCell"><font class="fontType">2500</font></td><td align="center" class="bodyCell"><font class="fontType">3000</font></td></tr><tr><td align="center" class="bodyCell"><font class="fontType">100</font></td><td align="center" class="coloredCell">9.6</td><td align="center" class="coloredCell">11.3</td><td align="center" class="coloredCell">13</td><td align="center" class="coloredCell">16</td><td align="center" class="coloredCell">19.3</td><td align="center" class="coloredCell">22.4</td><td align="center" class="coloredCell">25.5</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">200</font></td><td align="center" class="coloredCell">10</td><td align="center" class="coloredCell">11.7</td><td align="center" class="coloredCell">13.5</td><td align="center" class="coloredCell">16.5</td><td align="center" class="coloredCell">19.8</td><td align="center" class="coloredCell">23</td><td align="center" class="coloredCell">26</td></tr><tr><td align="center" class="bodyCell"><font class="fontType">300</font></td><td align="center" class="coloredCell">10.5</td><td align="center" class="coloredCell">12.1</td><td align="center" class="coloredCell">14</td><td align="center" class="coloredCell">17</td><td align="center" class="coloredCell">20.3</td><td align="center" class="coloredCell">23.5</td><td align="center" class="coloredCell">26.6</td></tr></tbody></table>※モータ出力が40Wになる場合は、1.1kg加算ください。</div>
