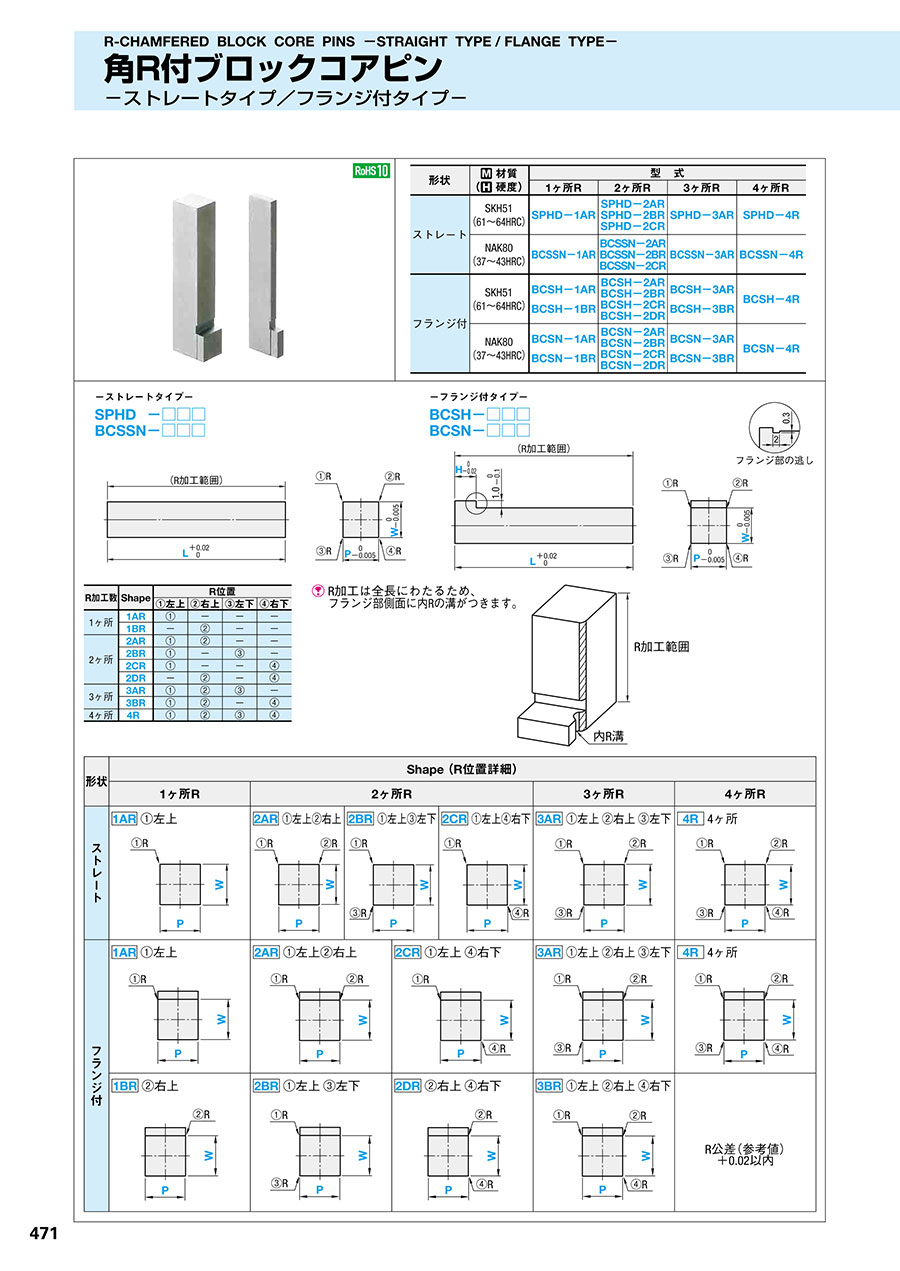

角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-

型番 商品を一つに絞り込むとこちらに型番が表示されます
・材質表
形状 材質
( 硬度)
型 式
1ヶ所R2ヶ所R3ヶ所R4ヶ所R
ストレートSKH51
(61~64HRC)
SPHD-1ARSPHD-2AR
SPHD-2BR
SPHD-2CR
SPHD-3ARSPHD-4R
NAK80
(37~43HRC)
BCSSN-1ARBCSSN-2AR
BCSSN-2BR
BCSSN-2CR
BCSSN-3ARBCSSN-4R
フランジ付SKH51
(61~64HRC)
BCSH-1AR
BCSH-
1BR
BCSH-2AR
BCSH-2BR
BCSH-2CR
BCSH-2DR
BCSH-3AR
BCSH-3BR
BCSH-4R
NAK80
(37~43HRC)
BCSN-1AR
BCSN-1BR
BCSN-2AR
BCSN-2BR
BCSN-2CR
BCSN-2DR
BCSN-3AR
BCSN-3BR
BCSN-4R

角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像

形状Shape (R位置詳細)
1ヶ所R2ヶ所R3ヶ所R4ヶ所R




1AR ①左上2AR ①左上②右上2BR ①左上③左下2CR ①左上④右下3AR ①左上 ②右上 ③左下4R 4ヶ所
角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像




1AR ①左上2AR ①左上②右上2CR ①左上 ④右下3AR ①左上 ②右上 ③左下4R 4ヶ所
角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像
1BR ②右上2BR ①左上 ③左下2DR ②右上 ④右下3BR ①左上 ②右上 ④右下
角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像R公差(参考値)
+0.02以内

R加工数ShapeR位置
①左上②右上③左下④右下
1ヶ所1AR
1BR
2ヶ所2AR
2BR
2CR
2DR
3ヶ所3AR
3BR
4ヶ所4R
角R付ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像

基本情報

先端形状 先端加工無し 刻印文字数 刻印文字無し

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • BCSH-3BR
    • BCSSN-2BR
    • SPHD-2BR
    • BCSSN-1AR
    • BCSH-1AR
    • BCSH-2AR
    • BCSN-1AR
    • BCSN-4R
    • BCSN-2CR
    • BCSH-2CR
    • BCSN-2DR
    • BCSSN-4R
    • BCSSN-2AR
    • BCSSN-3AR
    • BCSH-1BR
    • BCSN-3AR
    • BCSH-2BR
    • BCSH-4R
    • BCSN-2AR
    • BCSN-3BR
    • SPHD-2AR
    • SPHD-3AR
    • SPHD-4R
    • SPHD-1AR
    • BCSSN-2CR
    • BCSN-1BR
    • BCSN-2BR
    • SPHD-2CR
    • BCSH-2DR
    • BCSH-3AR
  • 材質

    • SKH51
    • NAK80
  • フランジ有無

  • 先端形状

    • 先端加工無し
  • 角R位置

    • 1AR
    • 2AR
    • 2BR
    • 2CR
    • 3AR
    • 4R
    • 1BR
    • 2DR
    • 3BR
  • 刻印文字数

    • 刻印文字無し
  • F(フランジ位置)(°)

    • 0
  • 硬度

    • 37~43HRC
    • 61~64HRC
  • H(フランジ厚)(mm)

    • 4
    • 6
  • HC(フランジ厚変更)(mm)

    [2-5.9/0.1mm単位]
  • L(全長)(mm)

    [10-70/0.01mm単位]
  • P(外形)(mm)

    [1-20/0.01mm単位]
  • R(コーナーR)(mm)

    • 0.1
    • 0.15
    • 0.2
  • W(外形)(mm)

    [1-20/0.01mm単位]
