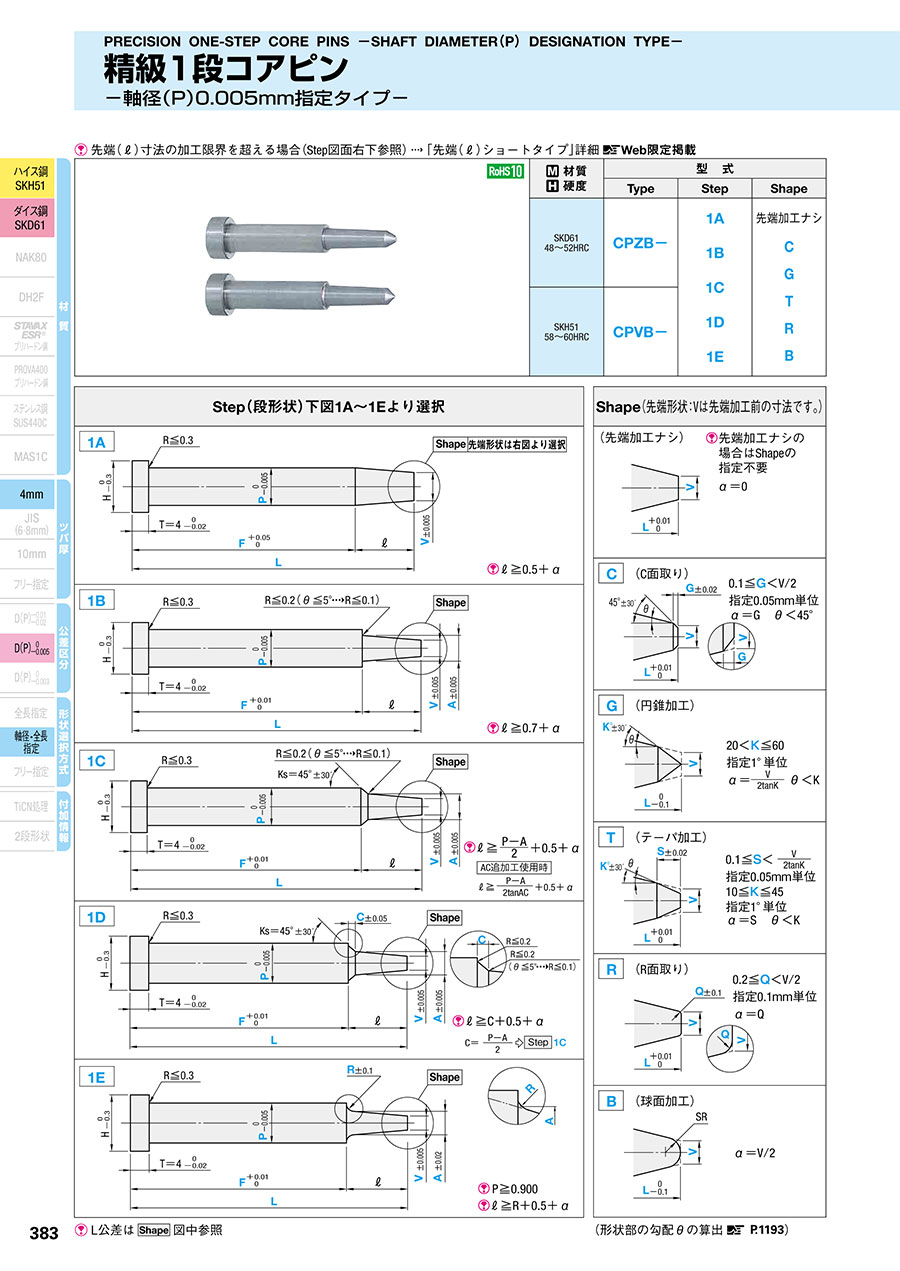

精級1段コアピン -軸径(P)0.005mm指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
・材質表
材質
硬度
型 式
Type Step Shape
SKD61
48~52HRC
CPZB- 1A

1B

1C

1D

1E
先端加工ナシ

C

G

T

R

B
SKH51
58~60HRC
CPVB-
先端(ℓ)寸法の加工限界を超える場合(Step図面下参照) →「先端(ℓ)ショートタイプ」詳細 こちら

Step(段形状)下図1A~1Eより選択   Shape(先端形状:Vは先端加工前の寸法です。)

精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
ℓ≧0.5+α
(先端加工ナシ)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
先端加工ナシの場合はShapeの指定不要
α=0

精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
ℓ≧0.7+α
(C面取り)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
0.1≦G<V/2
指定0.05mm単位
α=G θ<45°

精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
ℓ≧+0.5+α

ℓ≧+0.5+α
(円錐加工)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
20<K≦60
指定1°単位
α=θ<K

精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
ℓ≧C+0.5+α
C=精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像1C
(テーパ加工)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
0.1≦S<
指定0.05mm単位
10≦K≦45
指定1°単位
α=S θ<K

精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
P≧0.900
ℓ≧R+0.5+α
(R面取り)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
0.2≦Q<V/2
指定0.1mm単位
α=Q
(球面加工)
精級1段コアピン -軸径(P)0.005mm指定/軸径公差0_-0.005/先端A・V公差±0.005タイプ-:関連画像
α=V/2
L公差は図中参照

(形状部の勾配θの算出 こちら

基本情報

形状タイプ 1段 軸径公差 0/-0.005 形状部公差 ±0.005
表面処理 なし ツバ厚 4mm(T4) Step(2段目段部形状) 2段目なし
