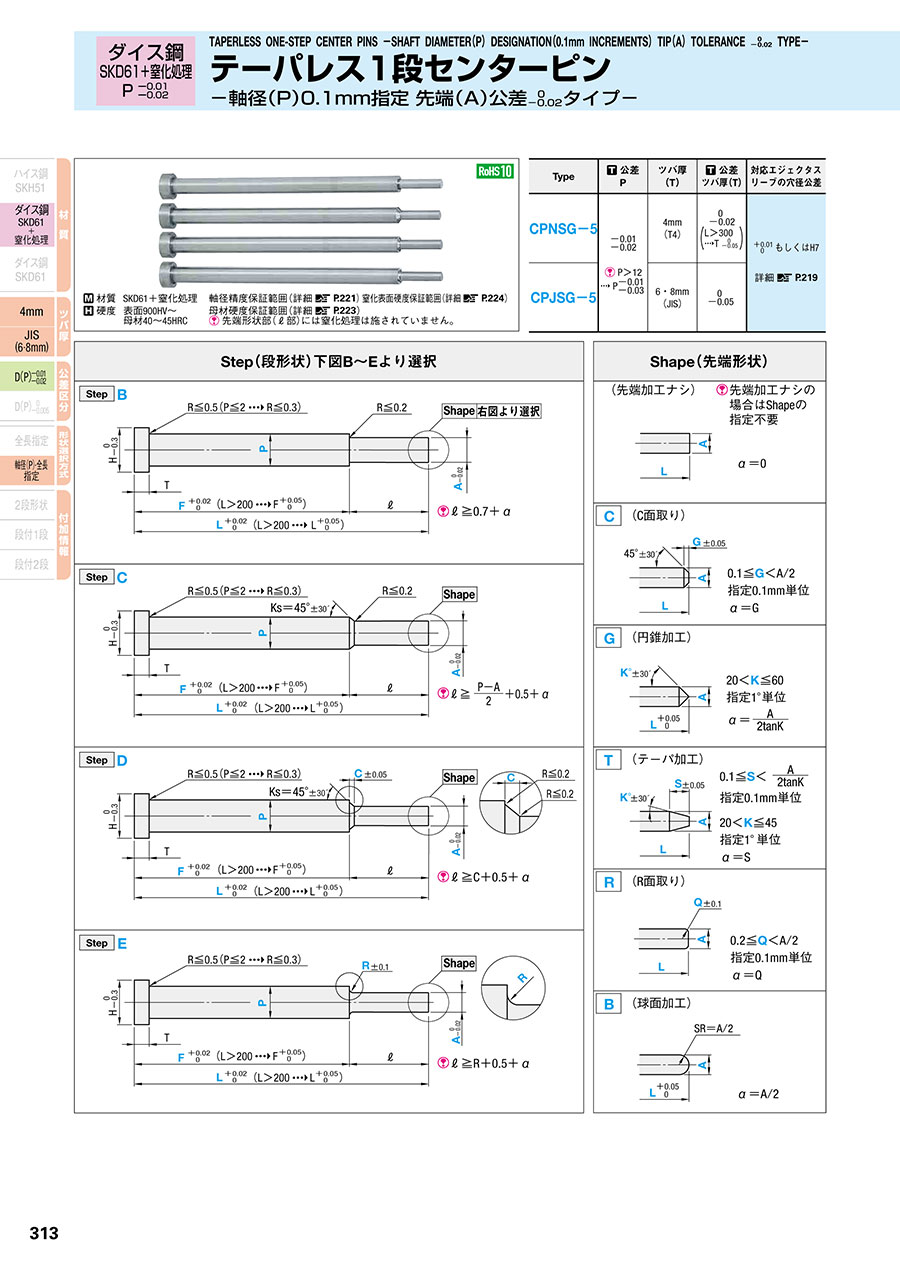

テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
材質 SKD61+窒化処理  軸径精度保証範囲(詳細 こちら)窒化表面硬度保証範囲(詳細 こちら
硬度 表面900HV~     母材硬度保証範囲(詳細 こちら 先端形状部(ℓ部)には窒化処理は施されていません。
     母材40~45HRC

Type 公差
P
ツバ厚
(T)
公差
ツバ厚(T)
対応エジェクタ
スリーブの穴径公差
CPNSG-5-0.01
-0.02

P>12
→P
4mm
(T4)
0
-0.02
(L>300
→T
もしくはH7
詳細 こちら
CPJSG-56・8mm
(JIS)
0
-0.05

Step(段形状)下図B~Eより選択 Shape(先端形状)

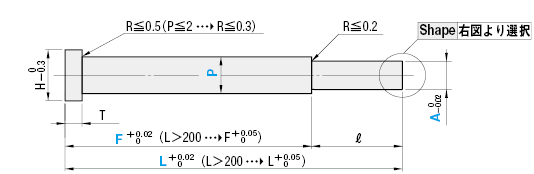

B
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
ℓ≧0.7+α
(先端加工ナシ)先端加工ナシの場合は
Shapeの指定不要
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像α=0

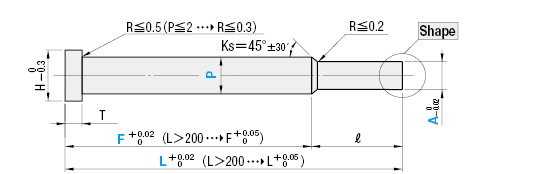

C
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
ℓ≧+0.5+α

(C面取り)
0.1≦G<A/2
指定0.1mm単位
α=G
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

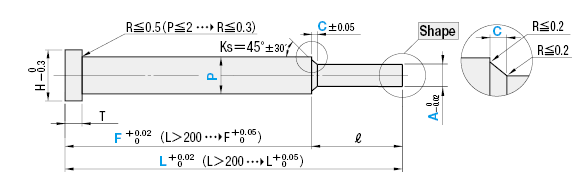

D
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
ℓ≧C+0.5+α

(円錐加工)
0<K≦60
指定1°単位
α=
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

(テーパ加工)
0.1≦S<
指定0.1mm単位
0<K≦45
指定1°単位
α=S
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

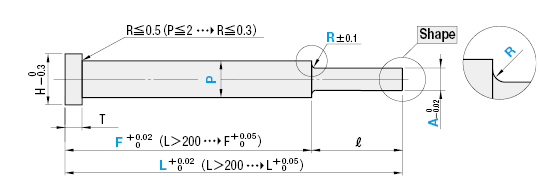

E
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
ℓ≧R+0.5+α

(R面取り)
0.2≦Q<A/2
指定0.1mm単位
α=Q
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

(球面加工)
α=A/2
テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

基本情報

材質 SKD61 表面処理 窒化処理 対応スリーブ穴径公差 +0.01/0もしくはH7
冷却穴の有無

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • CPJSG-5BT
    • CPNSG-5B
    • CPNSG-5DR
    • CPJSG-5E
    • CPJSG-5DB
    • CPNSG-5BR
    • CPJSG-5CB
    • CPNSG-5DC
    • CPNSG-5DB
    • CPNSG-5ER
    • CPNSG-5EG
    • CPJSG-5B
    • CPNSG-5CR
    • CPNSG-5E
    • CPNSG-5DG
    • CPJSG-5DT
    • CPNSG-5CC
    • CPNSG-5ET
    • CPJSG-5C
    • CPJSG-5BG
    • CPJSG-5CT
    • CPJSG-5DR
    • CPJSG-5EB
    • CPNSG-5EB
    • CPNSG-5CG
    • CPJSG-5DG
    • CPJSG-5ER
    • CPJSG-5CC
    • CPJSG-5BR
    • CPJSG-5CG
    • CPJSG-5ET
    • CPNSG-5BG
    • CPJSG-5EG
    • CPNSG-5BC
    • CPNSG-5C
    • CPNSG-5DT
    • CPJSG-5EC
    • CPJSG-5BC
    • CPNSG-5D
    • CPNSG-5EC
    • CPJSG-5DC
    • CPNSG-5BT
    • CPNSG-5CT
    • CPJSG-5D
    • CPJSG-5CR
    • CPJSG-5BB
    • CPNSG-5CB
    • CPNSG-5BB
  • 材質

    • SKD61
  • 表面処理

    • 窒化処理
  • ツバ厚

    • 4mm(T4)
    • 6mm(JIS)
    • 8mm(JIS)
  • 軸径公差

    • -0.01/-0.02
    • -0.01/-0.02(代表公差)
  • D/P(軸径)(mm)

    [0.8-15.99/0.01mm単位] [1.5-1.9/0.1mm単位]
  • Step(段部形状)

    • B
    • C
    • D
    • E
  • Shape(先端形状)

    • 加工なし
    • C
    • G
    • T
    • R
    • B
  • 対応スリーブ穴径公差

    • +0.01/0もしくはH7
  • 冷却穴の有無

  • No.(呼び径)(mm)

    • 2
    • 2.5
    • 3
    • 3.5
    • 4
    • 4.5
    • 5
    • 5.5
    • 6
    • 6.5
    • 7
    • 8
    • 10
    • 12
    • 15
    • 16
  • A(形状部)(mm)

    [0.7-15.99/0.01mm単位]
  • C(形状部)(mm)

    [0.1-1.5/0.1mm単位]
  • F(軸径長さ)(mm)

    [50-699.5/0.01mm単位]
  • G(形状部先端C面取り幅)(mm)

    [0.1-7.4/0.1mm単位]
  • K(形状部先端角度)(°)

    [0-60/1°単位]
  • L(全長)(mm)

    [70-700/0.01mm単位]
  • Q(形状部先端R面取り)(mm)

    [0.2-6.4/0.1mm単位]
  • R(形状部)(mm)

    [0.2-5/0.1mm単位]
  • S(形状部先端テーパ加工幅)(mm)

    [0.1-50/0.1mm単位]
