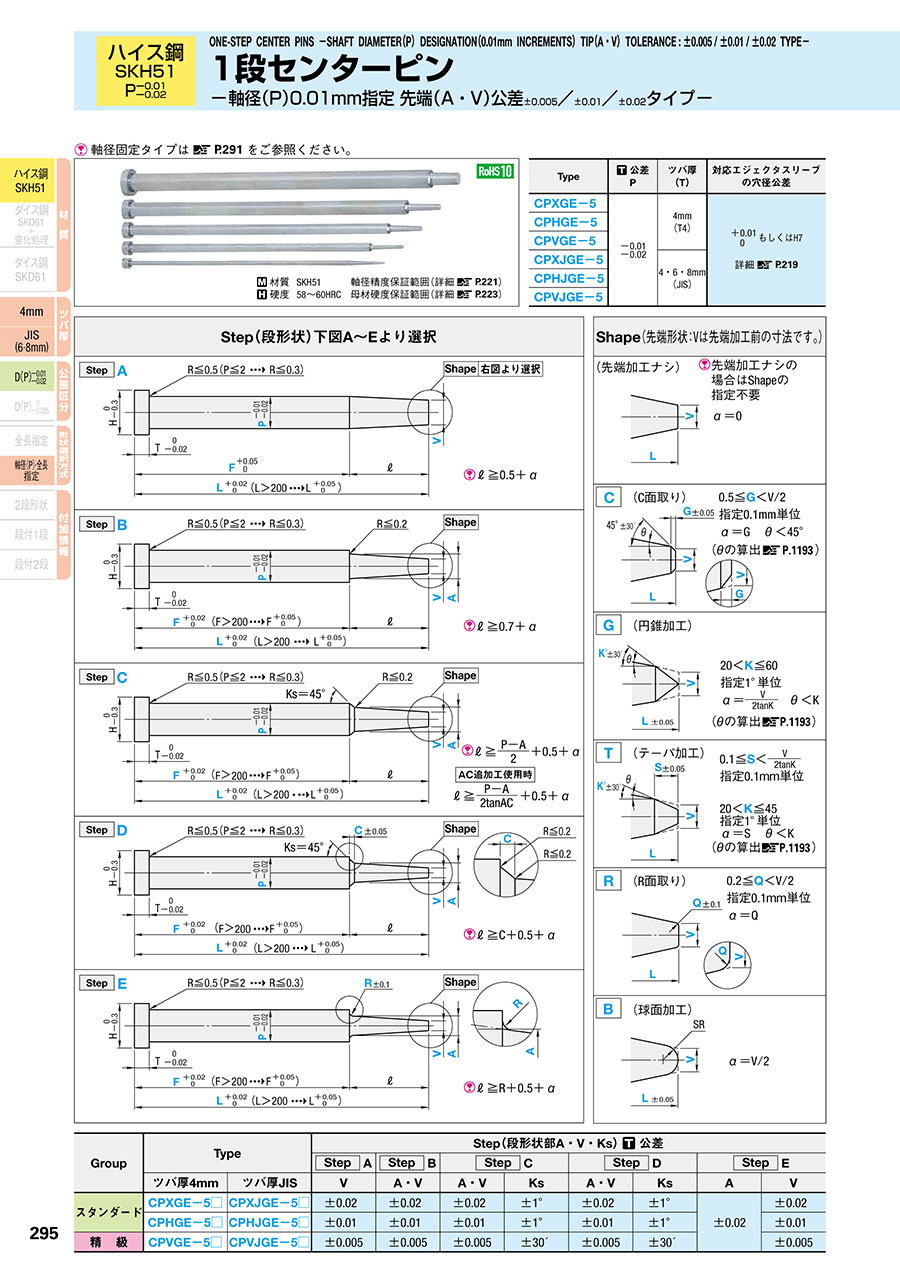

1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
材質 SKH51     軸径精度保証範囲(詳細 こちら
硬度 58~60HRC 母材硬度保証範囲(詳細 こちら
軸径固定タイプは こちらをご参照ください。

Type 公差
P
ツバ厚
(T)
対応エジェクタスリーブ
の穴径公差
CPXGE-5-0.01
-0.02
4mm
(T4)
もしくはH7

詳細 こちら
CPHGE-5
CPVGE-5
CPXJGE-54・6・8mm
(JIS)
CPHJGE-5
CPVJGE-5

Step(段形状)下図A~Eより選択 Shape(先端形状:Vは先端加工前の寸法です。)
A
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
ℓ≧0.5+α
(先端加工ナシ)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
先端加工ナシの場合はShapeの指定不要α=0
B
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
ℓ≧0.7+α

(C面取り)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
0.5≦G<V/2
指定0.1mm単位
α=G θ<45°
(θの算出 こちら
C
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
ℓ≧+0.5+α

ℓ≧+0.5+α

(円錐加工)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
20<K≦60
指定1°単位
α= θ<K
(θの算出 こちら
D
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
ℓ≧C+0.5+α

(テーパ加工)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
0.1≦S<
指定0.1mm単位
20<K≦45
指定1°単位
α=S θ<K
(θの算出 こちら
E
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
ℓ≧R+0.5+α

(R面取り)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
0.2≦Q<V/2
指定0.1mm単位
α=Q

(球面加工)
1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-:関連画像
α=V/2

GroupTypeStep(段形状部A・V・Ks) 公差
ABCDE
ツバ厚4mmツバ厚JISVA・VA・VKsA・VKsAV
スタンダードCPXGE-5□CPXJGE-5□±0.02±0.02±0.02±1°±0.02±1°±0.02±0.02
CPHGE-5□CPHJGE-5□±0.01±0.01±0.01±1°±0.01±1°±0.01
精 級CPVGE-5□CPVJGE-5□±0.005±0.005±0.005±30´±0.005±30´±0.005

基本情報

材質 SKH51 表面処理 なし 軸径公差 -0.01/-0.02
形状 1段 対応スリーブ穴径公差 +0.01/0もしくはH7 冷却穴の有無

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • CPVGE-5DC
    • CPXJGE-5A
    • CPHGE-5B
    • CPHGE-5AR
    • CPHGE-5BB
    • CPVJGE-5CG
    • CPXJGE-5EB
    • CPHJGE-5ET
    • CPHJGE-5EC
    • CPVGE-5EG
    • CPXJGE-5BR
    • CPVJGE-5CC
    • CPXGE-5B
    • CPHJGE-5AG
    • CPVJGE-5CR
    • CPXGE-5BR
    • CPVGE-5C
    • CPHGE-5E
    • CPVGE-5CC
    • CPVJGE-5EG
    • CPVGE-5EB
    • CPHJGE-5BB
    • CPXJGE-5BT
    • CPHJGE-5CR
    • CPVJGE-5CB
    • CPVGE-5AT
    • CPHGE-5BT
    • CPXGE-5BB
    • CPXGE-5E
    • CPVGE-5CB
    • CPVGE-5A
    • CPXJGE-5B
    • CPHJGE-5AC
    • CPHGE-5CC
    • CPHJGE-5CB
    • CPVJGE-5DG
    • CPXGE-5DC
    • CPXJGE-5BG
    • CPVJGE-5EC
    • CPHGE-5C
    • CPHGE-5AG
    • CPVGE-5DR
    • CPHJGE-5DC
    • CPVJGE-5AT
    • CPHJGE-5AB
    • CPXGE-5CB
    • CPXGE-5C
    • CPHGE-5DC
    • CPVGE-5D
    • CPXJGE-5CC
    • CPXGE-5EG
    • CPXGE-5BT
    • CPXGE-5AR
    • CPXJGE-5AT
    • CPVGE-5DT
    • CPXGE-5EB
    • CPHJGE-5A
    • CPXGE-5BC
    • CPHGE-5DR
    • CPXJGE-5CR
    • CPXJGE-5CT
    • CPVJGE-5C
    • CPVJGE-5A
    • CPHGE-5EB
    • CPVJGE-5CT
    • CPHGE-5CG
    • CPHGE-5CT
    • CPXGE-5A
    • CPHGE-5EC
    • CPXGE-5AT
    • CPVGE-5BB
    • CPVGE-5DB
    • CPVJGE-5D
    • CPXJGE-5BC
    • CPXJGE-5EG
    • CPHJGE-5DT
    • CPHGE-5DT
    • CPXJGE-5AR
    • CPHJGE-5C
    • CPVGE-5B
    • CPXJGE-5D
    • CPXGE-5ER
    • CPVJGE-5EB
    • CPHJGE-5B
    • CPVGE-5AB
    • CPHJGE-5AT
    • CPVJGE-5BB
    • CPXGE-5AG
    • CPHJGE-5CG
    • CPXGE-5DT
    • CPHJGE-5EG
    • CPHJGE-5CT
    • CPVGE-5CG
    • CPVJGE-5AC
    • CPVJGE-5ER
    • CPHGE-5BR
    • CPHGE-5BG
    • CPHGE-5A
    • CPXGE-5AB
    • CPXJGE-5C
    • CPVJGE-5BG
    • CPVGE-5DG
    • CPXJGE-5DR
    • CPVGE-5BT
    • CPXJGE-5BB
    • CPXGE-5CC
    • CPHJGE-5BC
    • CPXJGE-5ET
    • CPXJGE-5EC
    • CPVJGE-5E
    • CPVJGE-5BT
    • CPHGE-5EG
    • CPXGE-5ET
    • CPXGE-5DB
    • CPXGE-5BG
    • CPVGE-5ER
    • CPXJGE-5DB
    • CPVGE-5CR
    • CPHJGE-5E
    • CPVGE-5BR
    • CPHJGE-5EB
    • CPHJGE-5BT
    • CPXJGE-5AB
    • CPXGE-5CG
    • CPVJGE-5DC
    • CPHGE-5ER
    • CPXGE-5EC
    • CPVGE-5CT
    • CPHGE-5BC
    • CPHGE-5CB
    • CPVJGE-5DR
    • CPVGE-5BC
    • CPVJGE-5B
    • CPHJGE-5DR
    • CPXJGE-5E
    • CPHGE-5ET
    • CPXJGE-5ER
    • CPXGE-5AC
    • CPHJGE-5D
    • CPHGE-5DG
    • CPHJGE-5BR
    • CPHGE-5AB
    • CPXJGE-5AC
    • CPHJGE-5CC
    • CPVJGE-5BR
    • CPVGE-5AR
    • CPVJGE-5DB
    • CPXJGE-5CG
    • CPHGE-5CR
    • CPHGE-5AC
    • CPHGE-5D
    • CPVJGE-5DT
    • CPXGE-5CT
    • CPXGE-5DR
    • CPHJGE-5AR
    • CPVJGE-5BC
    • CPVJGE-5ET
    • CPHJGE-5DB
    • CPHGE-5AT
    • CPHJGE-5BG
    • CPVJGE-5AG
    • CPVGE-5E
    • CPXGE-5CR
    • CPHJGE-5DG
    • CPXJGE-5DG
    • CPVGE-5EC
    • CPXJGE-5AG
    • CPXJGE-5DT
    • CPXGE-5DG
    • CPVJGE-5AB
    • CPHGE-5DB
    • CPXJGE-5DC
    • CPVJGE-5AR
    • CPXJGE-5CB
    • CPXGE-5D
    • CPVGE-5ET
    • CPVGE-5BG
    • CPVGE-5AC
    • CPHJGE-5ER
    • CPVGE-5AG
  • 材質

    • SKH51
  • 表面処理

    • なし
  • ツバ厚

    • 4mm(T4)
    • 6mm(JIS)
    • 8mm(JIS)
    • 4mm(JIS)
  • 軸径公差

    • -0.01/-0.02
  • 形状

    • 1段
  • D/P(軸径)(mm)

    [0.8-20/0.01mm単位] [1.5-15.9/0.1mm単位]
  • Step(段部形状)

    • A
    • B
    • C
    • D
    • E
  • Shape(先端形状)

    • 加工なし
    • C
    • G
    • T
    • R
    • B
  • 対応スリーブ穴径公差

    • +0.01/0もしくはH7
  • 冷却穴の有無

  • A/V(先端公差)

    • ±0.005
    • ±0.01
    • ±0.02
  • No.(呼び径)(mm)

    • 1
    • 1.5
    • 2
    • 2.5
    • 3
    • 3.5
    • 4
    • 4.5
    • 5
    • 5.5
    • 6
    • 6.5
    • 7
    • 8
    • 10
    • 12
  • A(形状部)(mm)

    [0.5-11.99/0.01mm単位]
  • C(形状部)(mm)

    [0.1-1.5/0.1mm単位]
  • F(軸径長さ)(mm)

    [50-349.5/0.01mm単位]
  • G(形状部先端C面取り幅)(mm)

    [0.5-6.4/0.1mm単位]
  • K(形状部先端角度)(°)

    [21-60/1°単位]
  • L(全長)(mm)

    [70-350/0.01mm単位]
  • Q(形状部先端R面取り)(mm)

    [0.2-6.4/0.1mm単位]
  • R(形状部)(mm)

    [0.3-5/0.1mm単位]
  • S(形状部先端テーパ加工幅)(mm)

    [0.1-50/0.1mm単位]
  • V(形状部先端径)(mm)

    [0.5-11.99/0.01mm単位]
  • CAD

    • 2D
    • 3D

出荷日で絞り込む

  • 出荷日

    • すべて
    • 3日以内
