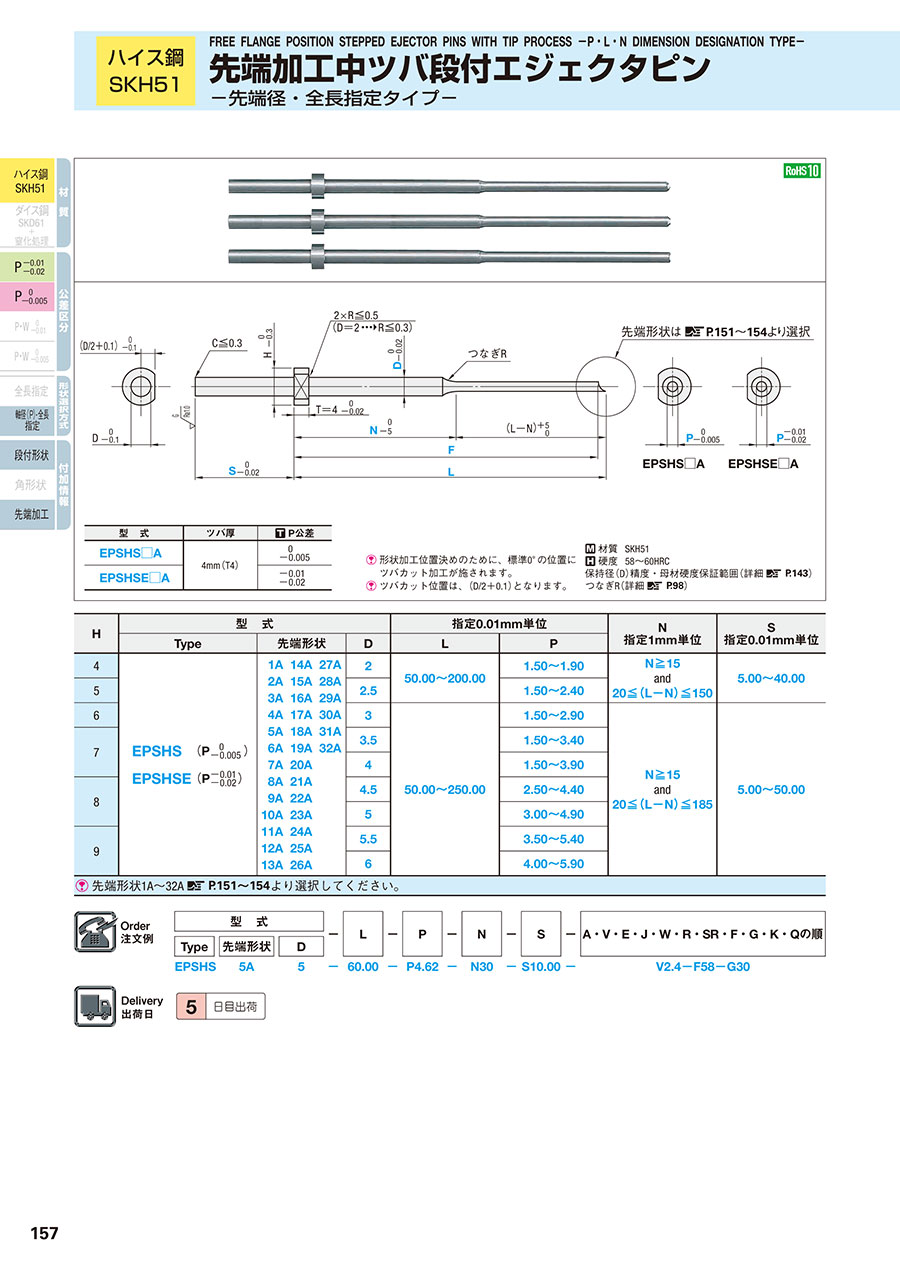

先端加工中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら
EPSHS□A,EPSHSE□Aは総焼入れ品

先端加工中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
先端形状は こちら~194より選択

型 式 ツバ厚 P公差
EPSHS□A 4mm(T4) 0
-0.005
EPSHSE□A -0.01
-0.02

形状加工位置決めのために、標準0°の位置にツバカット加工が施されます。
ツバカット位置は、(D/2+0.1)となります。
※保持径(D)精度保証範囲(詳細 こちら
※つなぎR(詳細 こちら

基本情報

形状タイプ 先端加工付き 段付形状の有無

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • EPSHS31A
    • EPSHS3A
    • EPSHSE16A
    • EPSHSE19A
    • EPSHSE25A
    • EPSHS27A
    • EPSHS20A
    • EPSHSE20A
    • EPSHSE23A
    • EPSHS17A
    • EPSHSE15A
    • EPSHS7A
    • EPSHS19A
    • EPSHSE31A
    • EPSHS12A
    • EPSHS16A
    • EPSHS5A
    • EPSHS24A
    • EPSHSE12A
    • EPSHS8A
    • EPSHSE6A
    • EPSHS25A
    • EPSHSE1A
    • EPSHS26A
    • EPSHS21A
    • EPSHS23A
    • EPSHS11A
    • EPSHSE3A
    • EPSHS1A
    • EPSHSE18A
    • EPSHS28A
    • EPSHSE10A
    • EPSHSE27A
    • EPSHSE26A
    • EPSHS13A
    • EPSHS18A
    • EPSHS29A
    • EPSHS2A
    • EPSHS4A
    • EPSHS10A
    • EPSHS14A
    • EPSHSE32A
    • EPSHSE7A
    • EPSHS15A
    • EPSHSE11A
    • EPSHSE17A
    • EPSHSE28A
    • EPSHSE22A
    • EPSHSE24A
    • EPSHSE2A
    • EPSHSE9A
    • EPSHS22A
    • EPSHS6A
    • EPSHSE21A
    • EPSHS9A
    • EPSHS30A
    • EPSHSE4A
    • EPSHSE30A
    • EPSHSE13A
    • EPSHSE5A
    • EPSHS32A
    • EPSHSE14A
    • EPSHSE29A
    • EPSHSE8A
  • 形状タイプ

    • 先端加工付き
  • 段付形状の有無

  • 先端公差(代表公差)

    • 0/-0.005
    • -0.01/-0.02
  • P(先端径)(mm)

    • 2
    • 2.5
    • 3
    • 3.5
    • 4
    • 4.5
    • 5
    • 5.5
    • 6
    [0.8-5.99/0.01mm単位]
  • 先端形状

    • 1A
    • 2A
    • 3A
    • 4A
    • 5A
    • 6A
    • 7A
    • 8A
    • 9A
    • 10A
    • 11A
    • 12A
    • 13A
    • 14A
    • 15A
    • 16A
    • 17A
    • 18A
    • 19A
    • 20A
    • 21A
    • 22A
    • 23A
    • 24A
    • 25A
    • 26A
    • 27A
    • 28A
    • 29A
    • 30A
    • 31A
    • 32A
  • D(シャンク径)(mm)

    • 2
    • 2.5
    • 3
    • 3.5
    • 4
    • 4.5
    • 5
    • 5.5
    • 6
  • L(P寸側長さ)(mm)

    [50-350/0.01mm単位]
  • S(D寸部長さ)(mm)

    [5-50/0.01mm単位]
  • A(mm)

    • 99
    [0.1-5.8/0.1mm単位]
  • E(mm)

    [0.1-3.3/0.1mm単位]
  • F(mm)

    [35-350/0.01mm単位]
  • G(°)

    [0-89/1°単位]
  • J(mm)

    [0.3-3.3/0.1mm単位]
  • K(°)

    • 60
    • 90
    [0-90/5°単位]
  • N(mm)

    [15-235/0.01mm単位]
  • Q(mm)

    [0.2-4.9/0.1mm単位]
  • R(mm)

    [0.1-15/0.1mm単位]
  • V(mm)

    • 1.5
    [0.1-11.9/0.1mm単位]
  • W(mm)

    [0.5-5.3/0.1mm単位]
  • CAD

    • 2D
    • 3D
