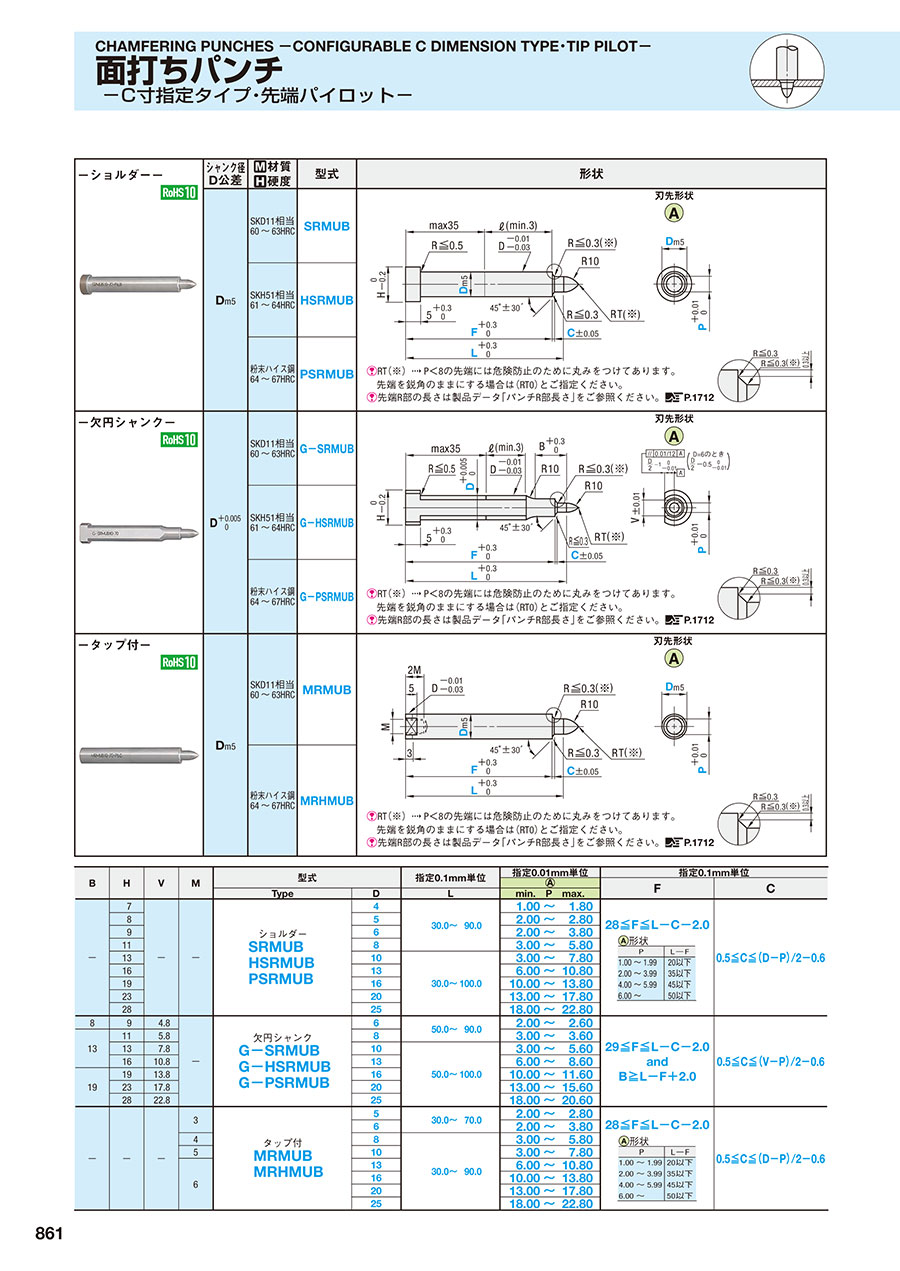

面打ちパンチ Bタイプ

型番 商品を一つに絞り込むとこちらに型番が表示されます
面打ちパンチ Bタイプ:関連画像
・材質表
先端形状 材質 表面処理 硬度型式
シャンク形状Shape
刃先形状
ショルダー欠円シャンクタップ付
ストレートSKD11相当60~63HRCSPMUBG-SPMUBMPMUB
(指定不要)


SKH51相当61~64HRCSHMUBG-SHMUB
コーティング
TiCN処理
61~64HRC
表面処理3000HV
H-SHMUBGH-SHMUB
粉末ハイス鋼64~67HRCPHMUBG-PHMUBMPHMUB
コーティング
TiCN処理
64~67HRC
表面処理3000HV
H-PHMUBGH-PHMUBH-MPHMUB
パイロットSKD11相当60~63HRCSRMUBG-SRMUBMRMUB (指定不要)
SKH51相当61~64HRCHSRMUBG-HSRMUB
コーティング
TiCN処理
61~64HRC
表面処理3000HV
H-HSRMUBGH-HSRMUB
粉末ハイス鋼64~67HRCPSRMUBG-PSRMUBMRHMUB
コーティング
TiCN処理
64~67HRC
表面処理3000HV
H-PSRMUBGH-PSRMUBH-MRHMUB


-ショルダー・先端ストレート-

面打ちパンチ Bタイプ:関連画像

-ショルダー・先端パイロット-

面打ちパンチ Bタイプ:関連画像


-欠円シャンク・先端ストレート-

面打ちパンチ Bタイプ:関連画像

-欠円シャンク・先端パイロット-

面打ちパンチ Bタイプ:関連画像


-タップ付・先端ストレート-

面打ちパンチ Bタイプ:関連画像

-タップ付・先端パイロット-

面打ちパンチ Bタイプ:関連画像

R≦0.3(※)→刃先形状 E・GはR≦0.5
コーティングTiCN処理品の刃先端面の研磨はコーティング前に行っております。
RT(※)→P<8の先端には危険防止のために丸みをつけてあります。
先端を鋭角のままにする場合はRT=0とご指定ください。
先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 こちら



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。


数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1011~
値引率基準単価5%お見積り
表示数量超えはWOSにてご確認ください。
