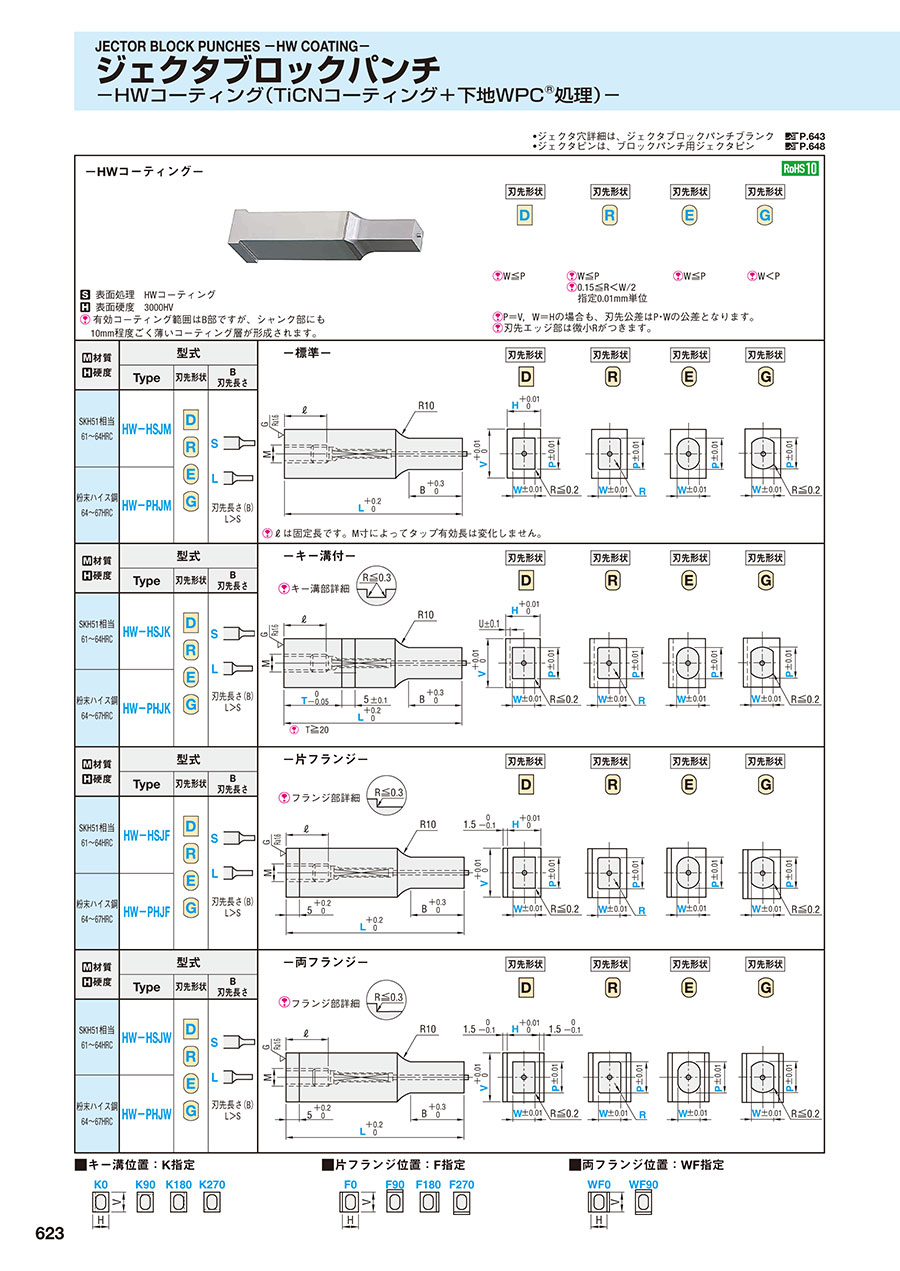

ジェクタブロックパンチ -HWコート処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

型番 商品を一つに絞り込むとこちらに型番が表示されます
ジェクタブロックパンチ -HWコート処理-:関連画像

表面処理 HWコート
表面硬度 3000HV
有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。
ジェクタ穴詳細は、ジェクタパンチブランク こちら
ジェクタピンは、ブロックパンチ用ジェクタピン こちら

●刃先加工限度
ジェクタブロックパンチ -HWコート処理-:関連画像


・材質表
材質
硬度
型式タップ付
ジェクタブロックパンチ -HWコート処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
HW-HSJMS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
HW-PHJM
材質
硬度
型式キー溝付
ジェクタブロックパンチ -HWコート処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
HW-HSJKS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
HW-PHJK
材質
硬度
型式片フランジ
ジェクタブロックパンチ -HWコート処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
HW-HSJFS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
HW-PHJF
材質
硬度
型式両フランジ
ジェクタブロックパンチ -HWコート処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKH51相当
61~64HRC
HW-HSJWS

L

刃先長さ(B)
L>S
粉末ハイス鋼
64~67HRC
HW-PHJW




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

基本情報

先端形状 ノーマル ジェクタ有無 表面処理 HWコート

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • HW-PHJFGS
    • HW-HSJFRS
    • HW-HSJMDS
    • HW-HSJWRL
    • HW-HSJMDL
    • HW-PHJMGS
    • HW-PHJKES
    • HW-PHJKGS
    • HW-HSJFGS
    • HW-HSJKRS
    • HW-HSJKEL
    • HW-HSJMES
    • HW-PHJWRL
    • HW-PHJKRL
    • HW-HSJMEL
    • HW-HSJWEL
    • HW-PHJFRS
    • HW-HSJFGL
    • HW-PHJWDS
    • HW-HSJFDL
    • HW-PHJKDL
    • HW-HSJKDL
    • HW-HSJMRL
    • HW-PHJMRL
    • HW-HSJWGS
    • HW-PHJKGL
    • HW-PHJMGL
    • HW-PHJWRS
    • HW-HSJFES
    • HW-PHJMRS
    • HW-PHJKDS
    • HW-HSJFDS
    • HW-HSJWES
    • HW-HSJMRS
    • HW-PHJWGS
    • HW-HSJMGS
    • HW-HSJFRL
    • HW-PHJWES
    • HW-HSJKGL
    • HW-PHJMEL
    • HW-PHJFGL
    • HW-PHJFRL
    • HW-HSJWDL
    • HW-HSJWRS
    • HW-HSJMGL
    • HW-HSJWGL
    • HW-HSJKES
    • HW-HSJKRL
    • HW-PHJMDL
    • HW-PHJFDS
    • HW-PHJFES
    • HW-PHJFDL
    • HW-PHJMES
    • HW-HSJWDS
    • HW-PHJWEL
    • HW-HSJKDS
    • HW-PHJWDL
    • HW-PHJFEL
    • HW-HSJKGS
    • HW-HSJFEL
    • HW-PHJKEL
    • HW-PHJKRS
    • HW-PHJMDS
    • HW-PHJWGL
  • 先端形状

    • ノーマル
  • ジェクタ有無

  • 刃先形状

    • D
    • R
    • E
    • G
  • 材質

    • 粉末ハイス鋼
    • SKH51相当
  • 表面処理

    • HWコート
  • シャンク(取付部)形状

    • タップ付
    • キー溝付
    • 片フランジ
    • 両フランジ
  • 刃先長さ

    • L
    • S
  • V(シャンク)(mm)

    • 6
    • 8
    • 10
    • 13
    • 16
    • 20
    • 22
    • 25
    • 28
    • 30
  • H(シャンク)(mm)

    • 6
    • 8
    • 10
    • 13
    • 16
    • 20
    • 22
    • 25
  • F(フランジ位置指定)(°)

    • 0
    • 90
    • 180
    • 270
  • K(キー溝位置指定)(°)

    • 0
    • 90
    • 180
    • 270
  • L(全長)(mm)

    [40-80/10mm単位]
  • LC(全長変更)(mm)

    [32-79.9/0.1mm単位]
  • P(刃先寸法)(mm)

    [3-30/0.01mm単位]
  • R(刃先コーナーR)(mm)

    [0.15-40/0.01mm単位]
  • T(キー溝位置)(mm)

    [20-80/0.1mm単位]
  • W(刃先寸法)(mm)

    [2-25/0.01mm単位]
  • WF(フランジ位置指定)(°)

    • 0
    • 90
  • CAD

    • 2D
    • 3D
