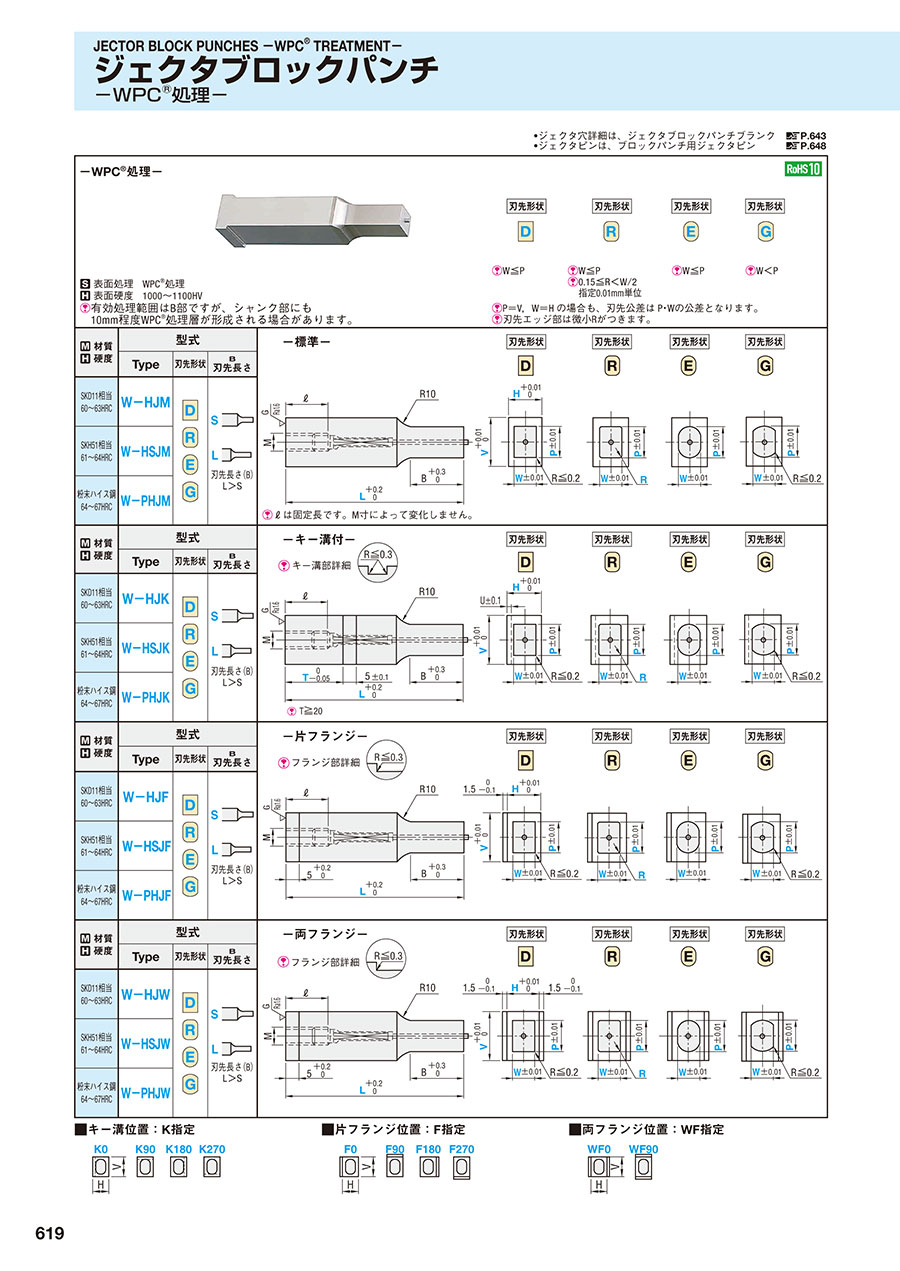

ジェクタブロックパンチ -WPC処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
ジェクタブロックパンチ -WPC処理-:関連画像
表面処理 WPC®処理
表面硬度 1000~1100HV
有効処理範囲はB部ですが、シャンク部にも10mm程度WPC®処理層が形成される場合があります。
ジェクタ穴詳細は、ジェクタパンチブランク こちら
ジェクタピンは、ブロックパンチ用ジェクタピン こちら

●刃先加工限度
ジェクタブロックパンチ -WPC処理-:関連画像


・材質表
材質
硬度
型式タップ付
ジェクタブロックパンチ -WPC処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
W-HJMS

L

刃先長さ(B)
L>S
SKH51相当
61~64HRC
W-HSJM
粉末ハイス鋼
64~67HRC
W-PHJM
材質
硬度
型式キー溝付
ジェクタブロックパンチ -WPC処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
W-HJKS

L

刃先長さ(B)
L>S
SKH51相当
61~64HRC
W-HSJK
粉末ハイス鋼
64~67HRC
W-PHJK
材質
硬度
型式片フランジ
ジェクタブロックパンチ -WPC処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
W-HJFS

L

刃先長さ(B)
L>S
SKH51相当
61~64HRC
W-HSJF
粉末ハイス鋼
64~67HRC
W-PHJF
材質
硬度
型式両フランジ
ジェクタブロックパンチ -WPC処理-:関連画像
TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
W-HJWS

L

刃先長さ(B)
L>S
SKH51相当
61~64HRC
W-HSJW
粉末ハイス鋼
64~67HRC
W-PHJW




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

基本情報

先端形状 ノーマル ジェクタ有無 表面処理 WPC

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • W-PHJFRL
    • W-PHJMRS
    • W-HJWGL
    • W-HJMGS
    • W-HSJMES
    • W-HJWRL
    • W-HJFDS
    • W-HSJWDS
    • W-PHJFES
    • W-PHJWDL
    • W-PHJFDS
    • W-PHJMRL
    • W-PHJFDL
    • W-HSJWRS
    • W-HSJKDL
    • W-HSJKES
    • W-HSJMGS
    • W-HSJMGL
    • W-PHJWGS
    • W-PHJKRS
    • W-HJFRS
    • W-HSJMRL
    • W-HSJFES
    • W-PHJMES
    • W-HSJWEL
    • W-PHJMEL
    • W-HJWDS
    • W-PHJMDL
    • W-PHJKDS
    • W-PHJFRS
    • W-HJKGS
    • W-HJKDS
    • W-HJMDL
    • W-HSJWES
    • W-HSJMEL
    • W-PHJMDS
    • W-HJFGS
    • W-PHJWRS
    • W-HJFES
    • W-HJKGL
    • W-HSJKGL
    • W-PHJWDS
    • W-HJMES
    • W-HJMRS
    • W-PHJKRL
    • W-HSJKRS
    • W-HJKRS
    • W-HJWGS
    • W-HSJWRL
    • W-PHJWES
    • W-HSJFDL
    • W-HJWEL
    • W-HSJWGL
    • W-HJMEL
    • W-HJFEL
    • W-HJWRS
    • W-HSJMRS
    • W-HSJFRL
    • W-HJKES
    • W-PHJMGL
    • W-HJMRL
    • W-PHJKGL
    • W-PHJWRL
    • W-HSJKDS
    • W-HJFRL
    • W-HSJKRL
    • W-HSJFGL
    • W-HSJMDL
    • W-PHJKES
    • W-HSJFGS
    • W-PHJWGL
    • W-HSJKEL
    • W-PHJWEL
    • W-PHJKDL
    • W-HJMGL
    • W-HJFDL
    • W-HJKEL
    • W-PHJFEL
    • W-PHJFGL
    • W-HSJFDS
    • W-HJKRL
    • W-PHJFGS
    • W-HJWES
    • W-PHJMGS
    • W-HJFGL
    • W-HSJKGS
    • W-HSJMDS
    • W-PHJKEL
    • W-HSJWDL
    • W-HJMDS
    • W-PHJKGS
    • W-HSJFEL
    • W-HJWDL
    • W-HSJFRS
    • W-HJKDL
    • W-HSJWGS
  • 先端形状

    • ノーマル
  • ジェクタ有無

  • 刃先形状

    • D
    • R
    • E
    • G
  • 材質

    • SKD11相当
    • 粉末ハイス鋼
    • SKH51相当
  • 表面処理

    • WPC
  • シャンク(取付部)形状

    • タップ付
    • キー溝付
    • 片フランジ
    • 両フランジ
  • 刃先長さ

    • L
    • S
  • V(シャンク)(mm)

    • 6
    • 8
    • 10
    • 13
    • 16
    • 20
    • 22
    • 25
    • 28
    • 30
  • H(シャンク)(mm)

    • 6
    • 8
    • 10
    • 13
    • 16
    • 20
    • 22
    • 25
  • F(フランジ位置指定)(°)

    • 0
    • 90
    • 180
    • 190
    • 270
  • K(キー溝位置指定)(°)

    • 0
    • 90
    • 180
    • 270
  • L(全長)(mm)

    • 40
    • 50
    • 60
    • 70
    • 80
    [40-80/10mm単位]
  • LC(全長変更)(mm)

    [31-79.9/0.1mm単位]
  • P(刃先寸法)(mm)

    [3-30/0.01mm単位]
  • R(刃先コーナーR)(mm)

    [0.15-35/0.01mm単位]
  • T(キー溝位置)(mm)

    [20-80/0.1mm単位]
  • W(刃先寸法)(mm)

    [1-25/0.01mm単位]
  • WF(フランジ位置指定)(°)

    • 0
    • 90
    • 180
    • 270
  • CAD

    • 2D
    • 3D
