厚板打ち抜き用ノック穴付ジェクタパンチ TiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番 商品を一つに絞り込むとこちらに型番が表示されます
厚板打ち抜き用ノック穴付ジェクタパンチ TiCN処理:関連画像
・材質表
Type付属品シャンク径
D公差
材質
硬度

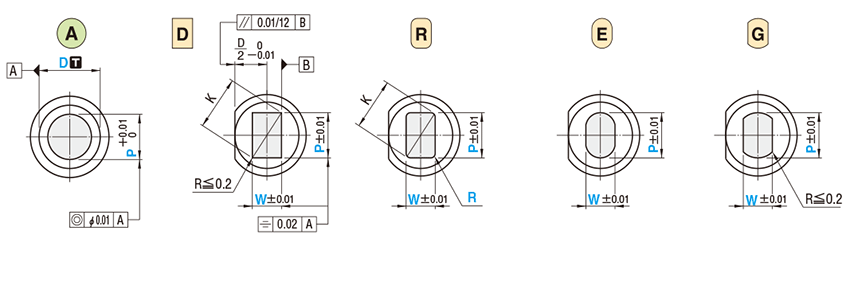

型式刃先形状は下図A~Gより選択
TypeShape
刃先形状
B
刃先長さ
ノック穴付
位置決め
ノック穴付
コーティング
TiCN処理
ノックピン
MS6-25
Dm5SKH51相当
61~64HRC
表面3000HV
H-AHJ
バネ&ピン強化タイプ
H-AHJV
S

L
-C厚板打ち抜き用ノック穴付ジェクタパンチ TiCN処理:関連画像

刃先端面の研磨はコーティング前に行なっております。
刃先長さ(B) L>S


厚板打ち抜き用ノック穴付ジェクタパンチ TiCN処理:関連画像


ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
●ジェクタピンは、ジェクタピンセット  こちら

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

基本情報

厚板打ち抜き用有無 先端形状 1段 材質 SKH51相当
表面処理 TiCN シャンク(取付部)形状 位置決めノック穴付 シャンク径D公差 m5
T(ツバ厚/板厚)(mm) 8

絞り込み条件

全て解除

仕様・寸法で絞り込む

  • タイプ

    • H-AHJVRL-C
    • H-AHJEL-C
    • H-AHJDL-C
    • H-AHJRL-C
    • H-AHJVEL-C
    • H-AHJGL-C
    • H-AHJVGL-C
    • H-AHJVDL-C
    • H-AHJDS-C
    • H-AHJVGS-C
    • H-AHJAL-C
    • H-AHJVES-C
    • H-AHJVDS-C
    • H-AHJVAS-C
    • H-AHJRS-C
    • H-AHJES-C
    • H-AHJVAL-C
    • H-AHJVRS-C
    • H-AHJAS-C
    • H-AHJGS-C
  • 厚板打ち抜き用有無

  • 先端形状

    • 1段
  • ジェクタ

    • 標準タイプ
    • バネ&ピン強化タイプ
  • 刃先形状

    • A
    • D
    • R
    • E
    • G
  • 材質

    • SKH51相当
  • 表面処理

    • TiCN
  • シャンク(取付部)形状

    • 位置決めノック穴付
  • シャンク径D公差

    • m5
  • B(刃先長さ)

    • L
    • S
  • D(シャンク径)(mm)

    • 10
    • 13
    • 16
    • 20
    • 25
  • T(ツバ厚/板厚)(mm)

    • 8
  • L(全長)(mm)

    [60-130/10mm単位]
  • LC(全長変更)(mm)

    [53-129.9/0.1mm単位]
  • P(刃先寸法)(mm)

    [5-24.99/0.01mm単位]
  • R(刃先コーナーR)(mm)

    [0.15-12.48/0.01mm単位]
  • W(刃先寸法)(mm)

    [5-24.97/0.01mm単位]
  • CAD

    • 2D
    • 3D

出荷日で絞り込む

  • 出荷日

    • すべて
    • 2日以内
    • 3日以内
